Спосіб виробництва низькореакційного вапна у шахтній газовій печі
Номер патенту: 48995
Опубліковано: 12.04.2010
Автори: Гоман Сергій Володимирович, Левченко Валерій Іванович, Койфман Олександр Анатолійович, Таушан Іван Іванович, Лихошерст Микола Миколайович, Трет'яков Олександр Борисович, Боднюк Вадим Олександрович, Лівшиц Дмітрій Арнольдовіч, Ковура Олександр Борисович
Формула / Реферат
1. Спосіб виробництва низькореакційного вапна у шахтній газовій печі, обладнаній газовими пальниками, що містить завантаження до печі з бункера за допомогою скіпів грудкового вапняку і його подальше випалювання, який відрізняється тим, що у піч за допомогою скіпів додатково завантажують кокс фракцією не більше 25 мм, причому витрата коксу і грудкового вапняку складає від 1:10 до 1:3 відповідно.
2. Спосіб за п. 1, який відрізняється тим, що кокс завантажують до бункера з вапняком і потім здійснюють їх спільне завантаження у скіп.
3. Спосіб за п. 1, який відрізняється тим, що кокс завантажують до окремого бункера і потім здійснюють роздільне дозування у скіп вапняку і коксу.
Текст

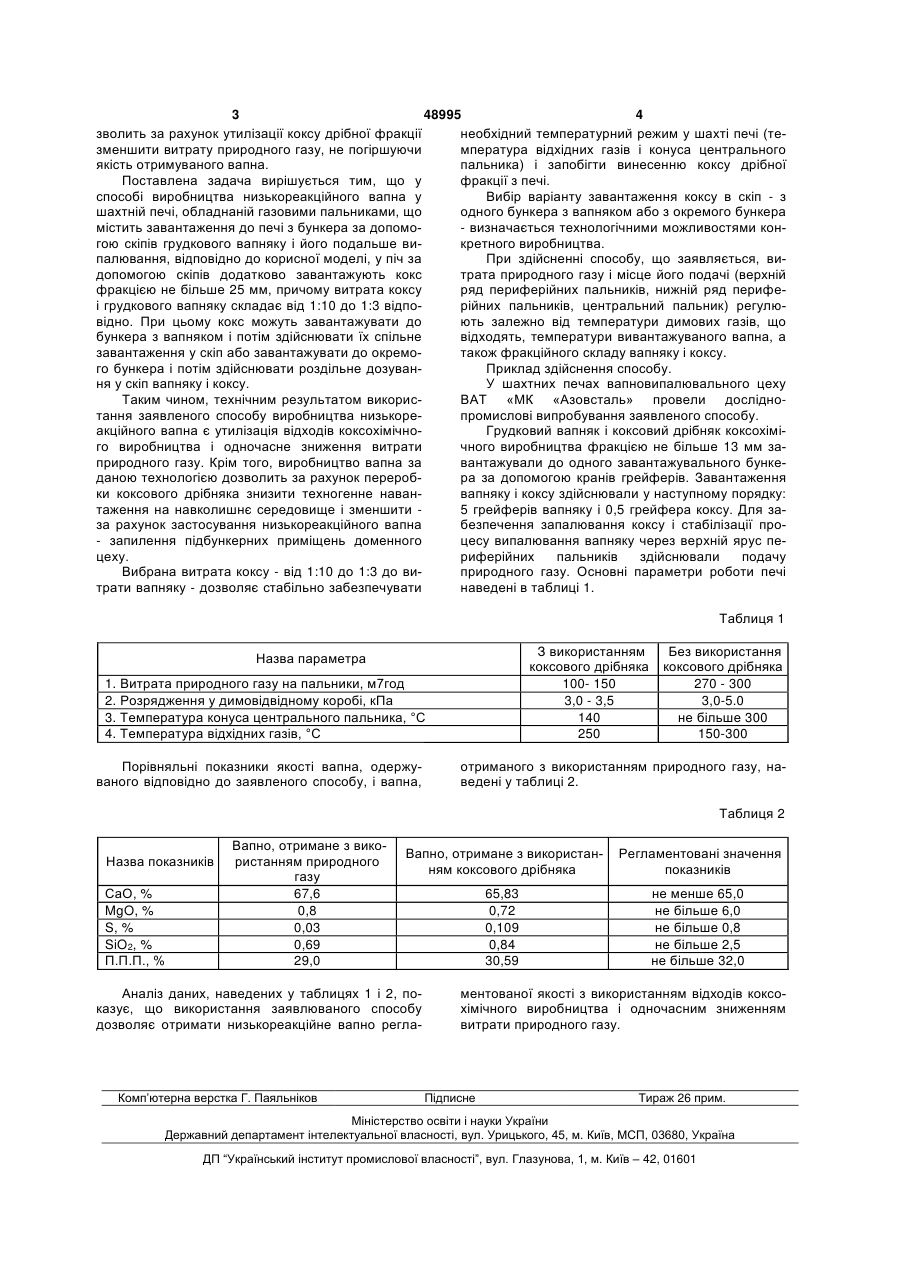

1. Спосіб виробництва низькореакційного вапна у шахтній газовій печі, обладнаній газовими пальниками, що містить завантаження до печі з бункера за допомогою скіпів грудкового вапняку і його подальше випалювання, який відрізняється тим, що у піч за допомогою скіпів додатково завантажують кокс фракцією не більше 25 мм, причому витрата коксу і грудкового вапняку складає від 1:10 до 1:3 відповідно. 2. Спосіб за п. 1, який відрізняється тим, що кокс завантажують до бункера з вапняком і потім здійснюють їх спільне завантаження у скіп. 3. Спосіб за п. 1, який відрізняється тим, що кокс завантажують до окремого бункера і потім здійснюють роздільне дозування у скіп вапняку і коксу. (19) (21) u200911276 (22) 06.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ЛІВШИЦ ДМІТРІЙ АРНОЛЬДОВІЧ, RU, ТРЕТЬЯКОВ ОЛЕКСАНДР БОРИСОВИЧ, КОВУРА ОЛЕКСАНДР БОРИСОВИЧ, ЛЕВЧЕНКО ВАЛЕРІЙ ІВАНОВИЧ, ГОМАН СЕРГІЙ ВОЛОДИМИРОВИЧ, ЛИХОШЕРСТ МИКОЛА МИКОЛАЙОВИЧ, КОЙФМАН ОЛЕКСАНДР АНАТОЛІЙОВИЧ, БОДНЮК ВАДИМ ОЛЕКСАНДРОВИЧ, ТАУШАН ІВАН ІВАНОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МЕТАЛУРГІЙНИЙ КОМБІНАТ "АЗОВСТАЛЬ" 3 48995 4 зволить за рахунок утилізації коксу дрібної фракції необхідний температурний режим у шахті печі (тезменшити витрату природного газу, не погіршуючи мпература відхідних газів і конуса центрального якість отримуваного вапна. пальника) і запобігти винесенню коксу дрібної Поставлена задача вирішується тим, що у фракції з печі. способі виробництва низькореакційного вапна у Вибір варіанту завантаження коксу в скіп - з шахтній печі, обладнаній газовими пальниками, що одного бункера з вапняком або з окремого бункера містить завантаження до печі з бункера за допомо- визначається технологічними можливостями конгою скіпів грудкового вапняку і його подальше викретного виробництва. палювання, відповідно до корисної моделі, у піч за При здійсненні способу, що заявляється, видопомогою скіпів додатково завантажують кокс трата природного газу і місце його подачі (верхній фракцією не більше 25 мм, причому витрата коксу ряд периферійних пальників, нижній ряд перифеі грудкового вапняку складає від 1:10 до 1:3 відпорійних пальників, центральний пальник) регулювідно. При цьому кокс можуть завантажувати до ють залежно від температури димових газів, що бункера з вапняком і потім здійснювати їх спільне відходять, температури вивантажуваного вапна, а завантаження у скіп або завантажувати до окремотакож фракційного складу вапняку і коксу. го бункера і потім здійснювати роздільне дозуванПриклад здійснення способу. ня у скіп вапняку і коксу. У шахтних печах вапновипалювального цеху Таким чином, технічним результатом викорисВАТ «МК «Азовсталь» провели досліднотання заявленого способу виробництва низькорепромислові випробування заявленого способу. акційного вапна є утилізація відходів коксохімічноГрудковий вапняк і коксовий дрібняк коксохіміго виробництва і одночасне зниження витрати чного виробництва фракцією не більше 13 мм заприродного газу. Крім того, виробництво вапна за вантажували до одного завантажувального бункеданою технологією дозволить за рахунок переробра за допомогою кранів грейферів. Завантаження ки коксового дрібняка знизити техногенне наванвапняку і коксу здійснювали у наступному порядку: таження на навколишнє середовище і зменшити 5 грейферів вапняку і 0,5 грейфера коксу. Для заза рахунок застосування низькореакційного вапна безпечення запалювання коксу і стабілізації про- запилення підбункерних приміщень доменного цесу випалювання вапняку через верхній ярус пецеху. риферійних пальників здійснювали подачу Вибрана витрата коксу - від 1:10 до 1:3 до виприродного газу. Основні параметри роботи печі трати вапняку - дозволяє стабільно забезпечувати наведені в таблиці 1. Таблиця 1 З використанням коксового дрібняка 100- 150 3,0 - 3,5 140 250 Назва параметра 1. Витрата природного газу на пальники, м7год 2. Розрядження у димовідвідному коробі, кПа 3. Температура конуса центрального пальника, °С 4. Температура відхідних газів, °С Порівняльні показники якості вапна, одержуваного відповідно до заявленого способу, і вапна, Без використання коксового дрібняка 270 - 300 3,0-5.0 не більше 300 150-300 отриманого з використанням природного газу, наведені у таблиці 2. Таблиця 2 Назва показників СаО, % MgO, % S, % SiO2, % П.П.П., % Вапно, отримане з використанням природного газу 67,6 0,8 0,03 0,69 29,0 Вапно, отримане з використанням коксового дрібняка Регламентовані значення показників 65,83 0,72 0,109 0,84 30,59 не менше 65,0 не більше 6,0 не більше 0,8 не більше 2,5 не більше 32,0 Аналіз даних, наведених у таблицях 1 і 2, показує, що використання заявлюваного способу дозволяє отримати низькореакційне вапно регла Комп’ютерна верстка Г. Паяльніков ментованої якості з використанням відходів коксохімічного виробництва і одночасним зниженням витрати природного газу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for the production of low-reactive lime in gas shaft furnace
Автори англійськоюLivshyts Dmitrii Arnoldovich, Tretiakov Oleksandr Borysovych, Kovura Oleksandr Borysovych, Levchenko Valerii Ivanovych, Homan Serhii Volodymyrovych, Lykhosherst Mykola Mykolaiovych, Koifman Oleksandr Anatoliiovych, Bodniuk Vadym Oleksandrovych, Taushan Ivan Ivanovych
Назва патенту російськоюСпособ производства низкореакционной извести в шахтной газовой печи
Автори російськоюЛившиц Дмитрий Арнольдович, Третьяков Александр Борисович, Ковура Александр Борисович, Левченко Валерий Иванович, Гоман Сергей Владимирович, Лихошерст Николай Николаевич, Койфман Александр Анатольевич, Боднюк Вадим Александрович, Таушан Иван Иванович
МПК / Мітки
МПК: C04B 2/00
Мітки: газовий, виробництва, вапна, шахтній, печі, низькореакційного, спосіб
