F04B 43/06 — з гідравлічним або пневматичним приводом

Номер патенту: 71744

Опубліковано: 25.07.2012

Автори: Дрончак Володимир Олександрович, Коц Іван Васильович, Петрусь Віталій Володимирович, Бабій Сергій Миколайович, Мєхєдов Андрій Євгенійович

МПК: F04B 43/06

Мітки: насос, мембранний, гідропривідний

Формула / Реферат:

Гідропривідний мембранний насос, який містить привідну гідросистему, напірну магістраль, корпус насоса з кришкою та з встановленою в ньому мембраною, що жорстко зв'язана зі штоком, яка утворює з корпусом проміжну камеру, поршень зі штоком утворює з корпусом привідну порожнину, яка каналом постійно зв'язана з напірною магістраллю, жорстко з'єднану стійками з корпусом насоса першу пластину і другу пластину, що виконана з можливістю механічної...

Номер патенту: 46805

Опубліковано: 11.01.2010

Автори: Коц Іван Васильович, Петрусь Віталій Володимирович

МПК: F04B 43/06

Мітки: гідроприводний, типу, мембранного, насос

Формула / Реферат:

Гідроприводний насос мембранного типу, який містить приводну гідросистему, напірну та зливну магістралі, корпус насоса з кришкою та з встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що мембрана утворює з корпусом проміжну камеру, поршень зі штоком утворює з корпусом приводну порожнину, яка каналом постійно зв'язана...

Номер патенту: 45361

Опубліковано: 10.11.2009

Автори: Коц Іван Васильович, Петрусь Віталій Володимирович

МПК: F04B 43/06

Мітки: мембранний, гідропривідний, насос

Формула / Реферат:

Гідропривідний мембранний насос, що містить привідну гідросистему, напірну магістраль, корпус насоса з кришкою та з встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що мембрана утворює з корпусом проміжну камеру, поршень зі штоком утворює з корпусом привідну порожнину, яка каналом постійно зв'язана з напірною...

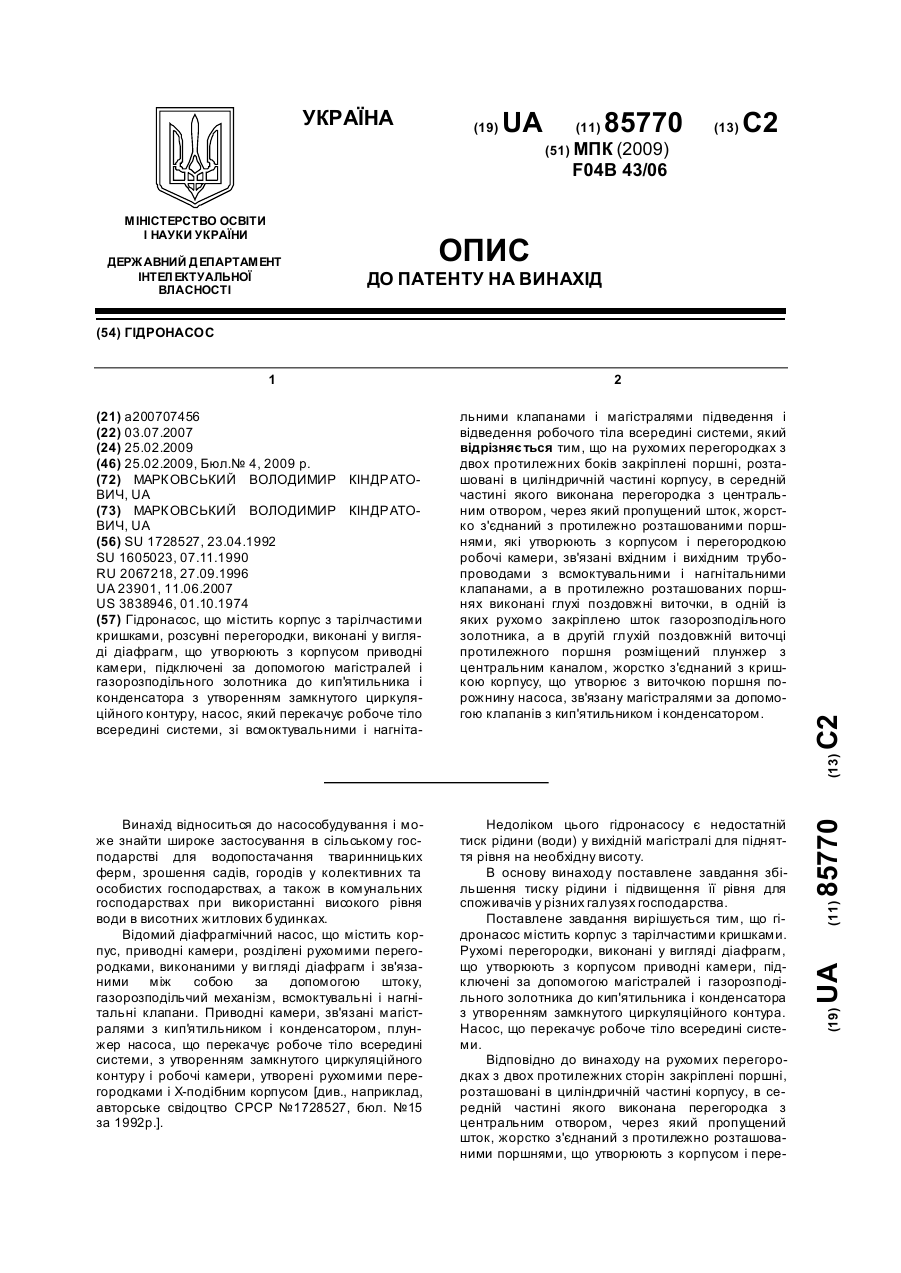

Номер патенту: 85770

Опубліковано: 25.02.2009

Автор: Марковський Володимир Кіндратович

МПК: F04B 43/06

Мітки: гідронасос

Формула / Реферат:

Гідронасос, що містить корпус з тарілчастими кришками, розсувні перегородки, виконані у вигляді діафрагм, що утворюють з корпусом приводні камери, підключені за допомогою магістралей і газорозподільного золотника до кип'ятильника і конденсатора з утворенням замкнутого циркуляційного контуру, насос, який перекачує робоче тіло всередині системи, зі всмоктувальними і нагнітальними клапанами і магістралями підведення і відведення робочого тіла...

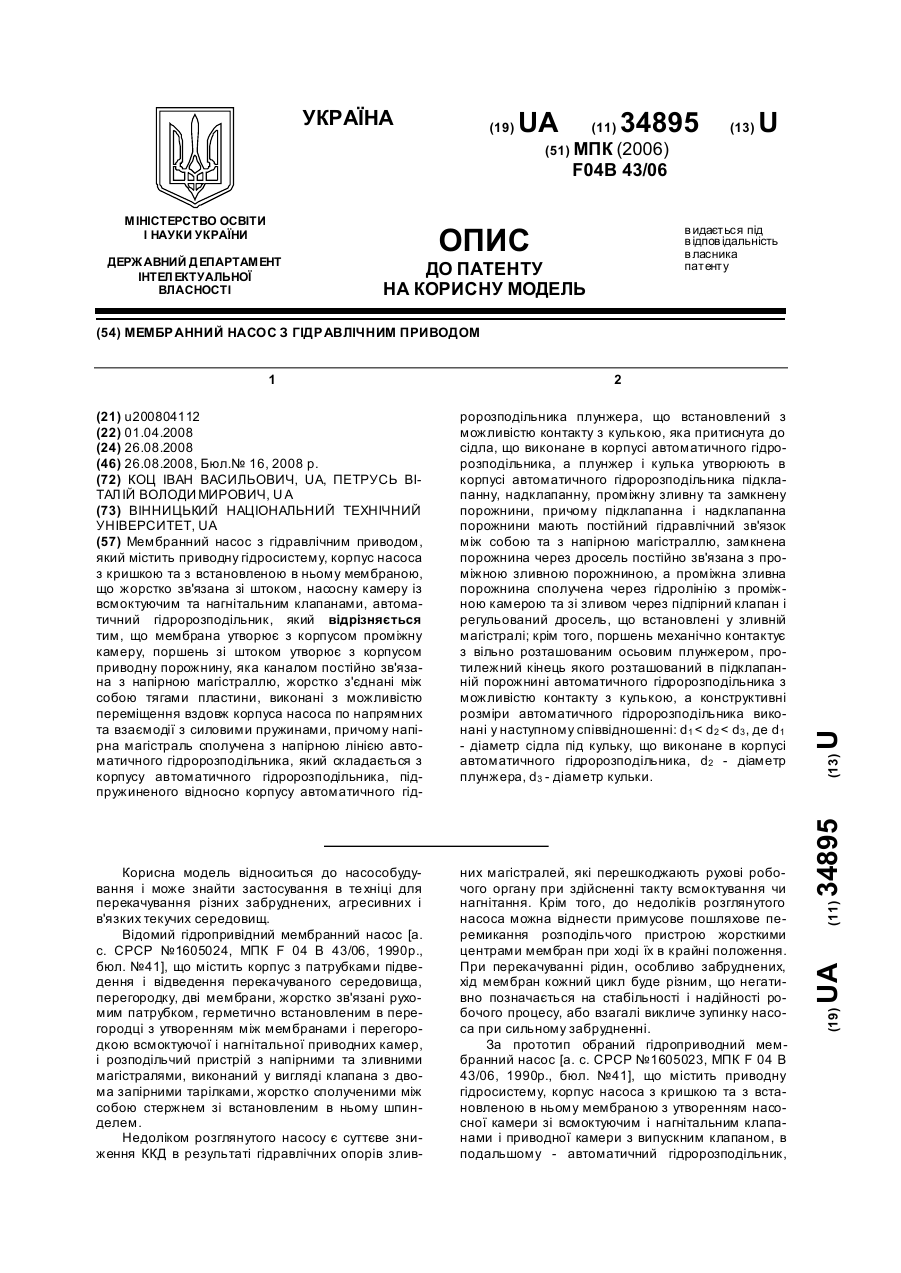

Номер патенту: 34895

Опубліковано: 26.08.2008

Автори: Коц Іван Васильович, Петрусь Віталій Володимирович

МПК: F04B 43/06

Мітки: мембранний, гідравлічним, приводом, насос

Формула / Реферат:

Мембранний насос з гідравлічним приводом, який містить приводну гідросистему, корпус насоса з кришкою та з встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що мембрана утворює з корпусом проміжну камеру, поршень зі штоком утворює з корпусом приводну порожнину, яка каналом постійно зв'язана з напірною магістраллю,...

Номер патенту: 34894

Опубліковано: 26.08.2008

Автори: Петрусь Віталій Володимирович, Коц Іван Васильович

МПК: F04B 43/06

Мітки: діафрагмовий, насос, гідроприводом

Формула / Реферат:

Діафрагмовий насос з гідроприводом, який містить приводну гідросистему, корпус насоса із встановленою в ньому діафрагмою, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, гідророзподільний пристрій, який відрізняється тим, що діафрагма утворює з корпусом проміжну камеру, а поршень-штовхач зі штоком утворює з корпусом насоса приводну порожнину, яка постійно зв'язана з напірною магістраллю, окрім того, в...

Номер патенту: 34892

Опубліковано: 26.08.2008

Автори: Петрусь Віталій Володимирович, Коц Іван Васильович

МПК: F04B 43/06

Мітки: гідроприводний, діафрагмовий, насос

Формула / Реферат:

Гідроприводний діафрагмовий насос, який містить приводну гідросистему, корпус насоса із встановленою в ньому діафрагмою, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, гідророзподільний пристрій, який відрізняється тим, що діафрагма утворює з корпусом проміжну камеру, а поршень-штовхач зі штоком утворює з корпусом насоса приводну порожнину, яка постійно зв'язана з напірною магістраллю, окрім того, в...

Номер патенту: 29362

Опубліковано: 10.01.2008

Автори: Ратушняк Георгій Сергійович, Насіковський Андрій Броніславович, Коц Іван Васильович, Петрусь Віталій Володимирович

МПК: F04B 43/06

Мітки: мембранний, гідроприводний, насос

Формула / Реферат:

Гідроприводний мембранний насос, який містить приводну гідросистему, корпус із встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що мембрана утворює з корпусом робочого гідроциліндра проміжну камеру, а поршень зі штоком утворюють в корпусі робочого гідроциліндра приводну та штокову порожнини, причому в штоковій...

Номер патенту: 28377

Опубліковано: 10.12.2007

Автори: Петрусь Віталій Володимирович, Насіковський Андрій Броніславович, Коц Іван Васильович, Штанько Олессандр Сергійович

МПК: F04B 43/06

Мітки: мембранного, насос, типу, гідропривідний

Формула / Реферат:

Гідропривідний насос мембранного типу, що містить корпус із встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що мембрана утворює з корпусом робочого гідроциліндра проміжну камеру, а поршень зі штоком утворюють в корпусі робочого гідроциліндра привідну штокову та поршневу порожнини, причому в поршневій порожнині...

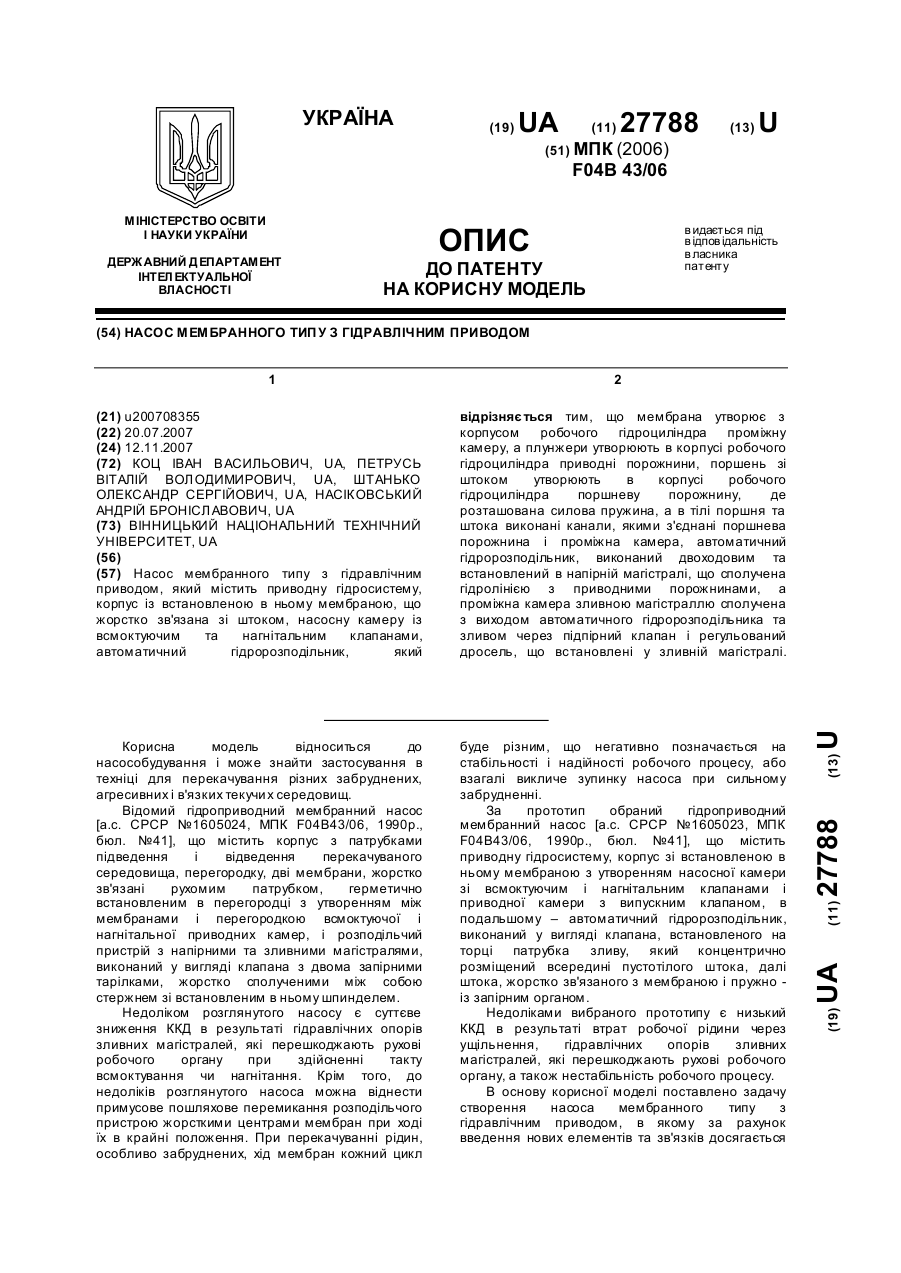

Номер патенту: 27788

Опубліковано: 12.11.2007

Автори: Насіковський Андрій Броніславович, Коц Іван Васильович, Петрусь Віталій Володимирович, Штанько Олександр Сергійович

МПК: F04B 43/06

Мітки: типу, насос, приводом, гідравлічним, мембранного

Формула / Реферат:

Насос мембранного типу з гідравлічним приводом, який містить приводну гідросистему, корпус із встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктуючим та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що мембрана утворює з корпусом робочого гідроциліндра проміжну камеру, а плунжери утворюють в корпусі робочого гідроциліндра приводні порожнини, поршень зі штоком утворюють в...

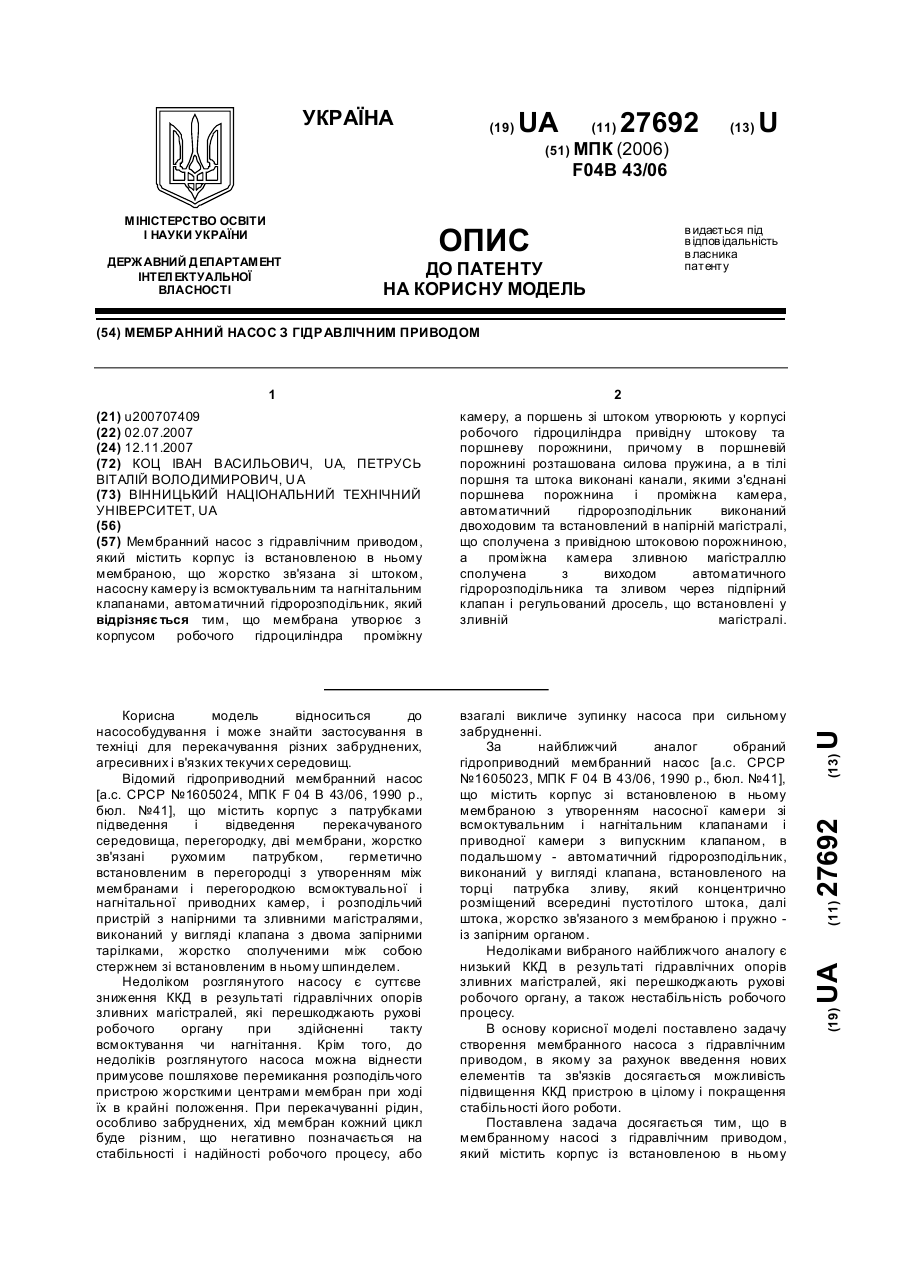

Номер патенту: 27692

Опубліковано: 12.11.2007

Автори: Коц Іван Васильович, Петрусь Віталій Володимирович

МПК: F04B 43/06

Мітки: насос, гідравлічним, приводом, мембранний

Формула / Реферат:

Мембранний насос з гідравлічним приводом, який містить корпус із встановленою в ньому мембраною, що жорстко зв'язана зі штоком, насосну камеру із всмоктувальним та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що мембрана утворює з корпусом робочого гідроциліндра проміжну камеру, а поршень зі штоком утворюють у корпусі робочого гідроциліндра привідну штокову та поршневу порожнини, причому в поршневій...

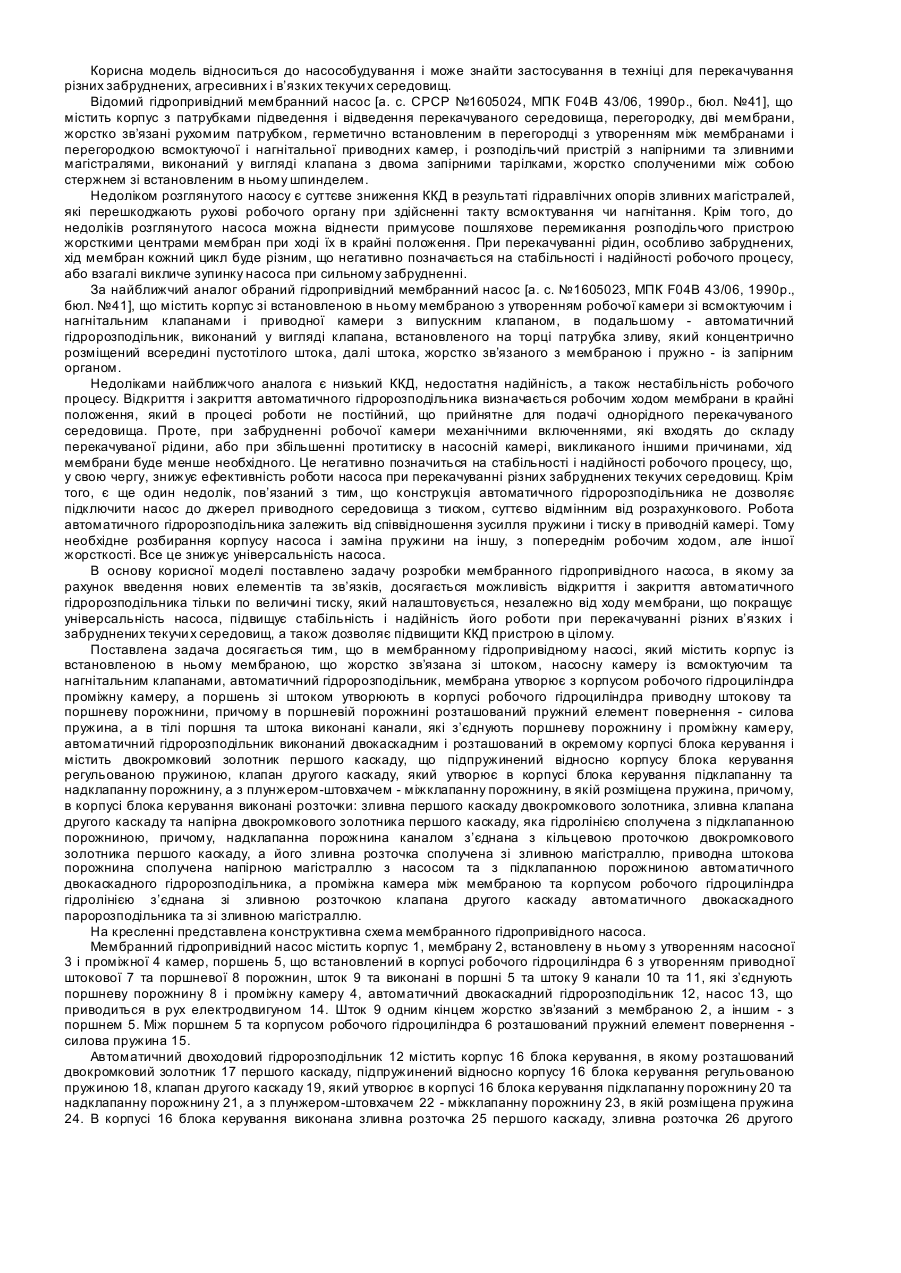

Номер патенту: 23901

Опубліковано: 11.06.2007

Автори: Коц Іван Васильович, Петрусь Віталій Володимирович, Насіковський Андрій Броніславович

МПК: F04B 43/06

Мітки: гідропривідний, мембранний, насос

Формула / Реферат:

Мембранний гідропривідний насос, який містить корпус із встановленою в ньому мембраною, що жорстко зв’язана зі штоком, насосну камеру із всмоктувальним та нагнітальним клапанами, автоматичний гідророзподільник, який відрізняється тим, що мембрана утворює з корпусом робочого гідроциліндра проміжну камеру, а поршень зі штоком утворюють в корпусі робочого гідроциліндра привідну штокову та поршневу порожнини, причому в поршневій порожнині...

Номер патенту: 23006

Опубліковано: 30.06.1998

Автор: Марковський Володимир Кіндратович

МПК: F04B 43/06

Мітки: гідронасос

Формула / Реферат:

Формула изобретения Гидронасос, содержащий корпус с крышками, приводные и рабочие камеры жидкостного насоса, разделенные подвиж­ными перегородками, которые выполнены в виде диафрагм и связаны между собой по­средством штока, газораспределительный золотник, всасывающие и нагнетательные клапаны и магистрали подвода и отвода ра­бочей среды, отличающийся тем, что, с целью упрощения конструкции, насос снабжен плунжером, жестко связанным с...

Номер патенту: 15257

Опубліковано: 30.06.1997

Автори: Волошин Олександр Борисович, Коц Іван Васильович

МПК: F04B 43/06

Мітки: пневмоприводний, насос, мембранний

Формула / Реферат:

Мембранный пневмоприводной насос, содер­жащий корпус с установленной в нем подпружи­ненной мембраной с образованием насосной камеры с всасывающим и нагнетательным клапа­нами и приводной камеры с распределительным устройством, в корпусе которого размещены кла­паны впуска и выпуска приводной среды, отлича­ющийся тем, что, клапан впуска приводной среды расположен в осевом отверстии клапана выпуска приводной среды с большей эффективной пло­щадью,...

Номер патенту: 17949

Опубліковано: 03.06.1997

Автори: Коц Іван Васильович, Волошин Олександр Борисович

МПК: F04B 43/06

Мітки: мембранний, гідроприводний, насос

Формула / Реферат:

Мембранный гидроприводной насос, содержащий корпус с установленной в нем мембраной с образованием насосной камеры с всасывающим и нагнетательным клапанами и приводной камеры с выпускным клапаном, отличающийся тем, что, выпускной клапан расположен в отдельном корпусе с размещенным в нем упруго поджатым посредством регулируемой пружины к установочному седлу запорным органом с дифференциальными площадями, образованными со стороны подклапанной и...

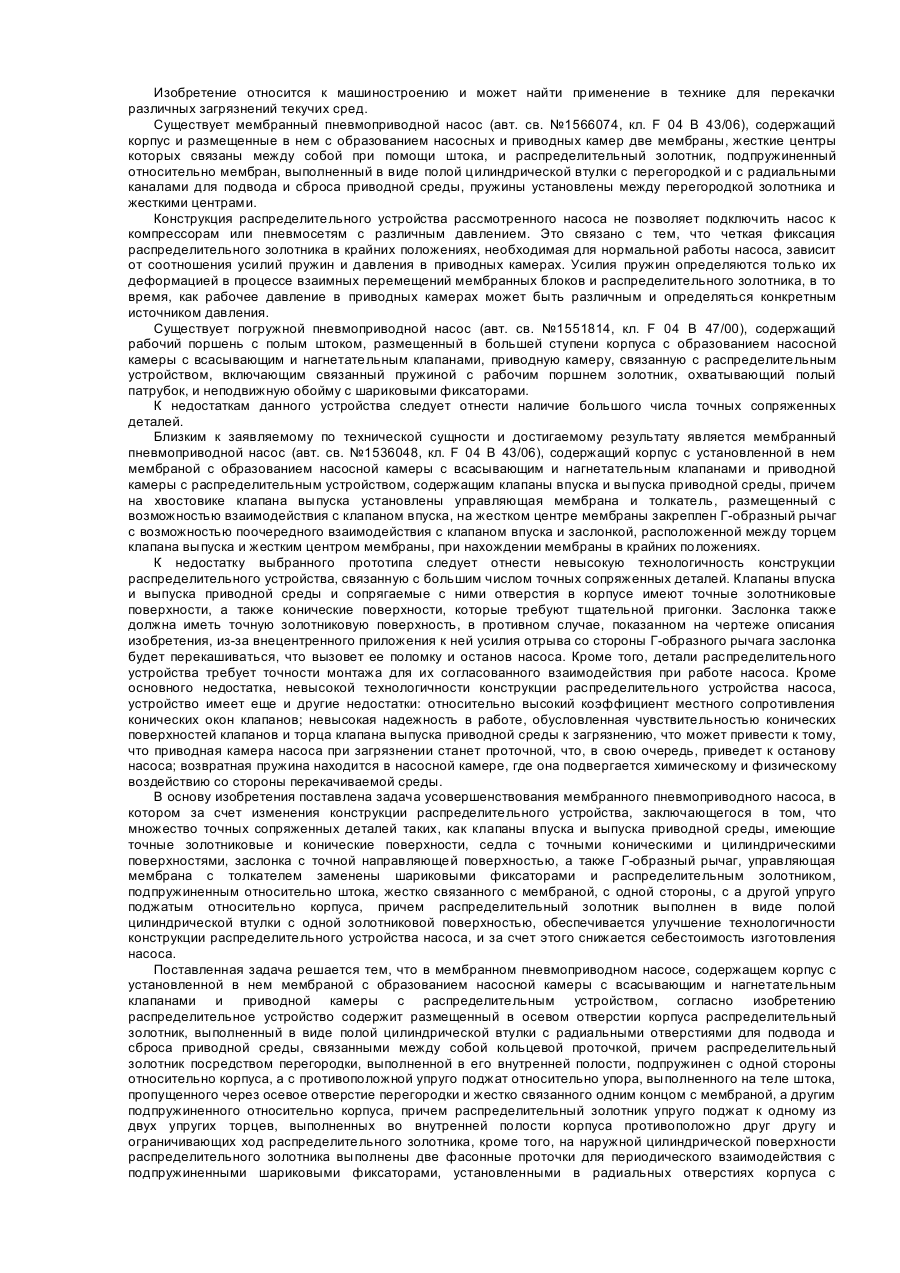

Номер патенту: 17948

Опубліковано: 03.06.1997

Автори: Волошин Олександр Борисович, Коц Іван Васильович

МПК: F04B 43/06

Мітки: насос, мембранний, пневмоприводний

Формула / Реферат:

Мембранный пневмоприводной насос, содержащий корпус с установленной в нем мембраной с образованием насосной камеры с всасывающим и нагнетательным клапанами и приводной камеры с распределительным устройством, отличающийся тем, что, распределительное устройство содержит размещенный в осевом отверстии корпуса распределительный золотник, выполненный в виде полой цилиндрической втулки с радиальными отверстиями для подвода и сброса приводной среды,...
