Пакет регулярної насадки масообмінного апарата
Номер патенту: 49053
Опубліковано: 12.04.2010
Автори: Мікульонок Ігор Олегович, Швед Дмитро Миколайович, Ракицький Віталій Леонідович, Волочнюк Віта Петрівна
Формула / Реферат
1. Пакет регулярної насадки масообмінного апарата, що містить сукупність розташованих один на одному горизонтальних шарів подовжених насадкових тіл, установлених із зазором одне відносно одного, який відрізняється тим, що насадкові тіла виконані у вигляді перфорованих труб.
2. Пакет за п. 1, який відрізняється тим, що перфоровані труби мають кільцеві увігнуті ділянки, при цьому труби сусідніх шарів встановлені з можливістю контакту по зазначених ділянках.
Текст

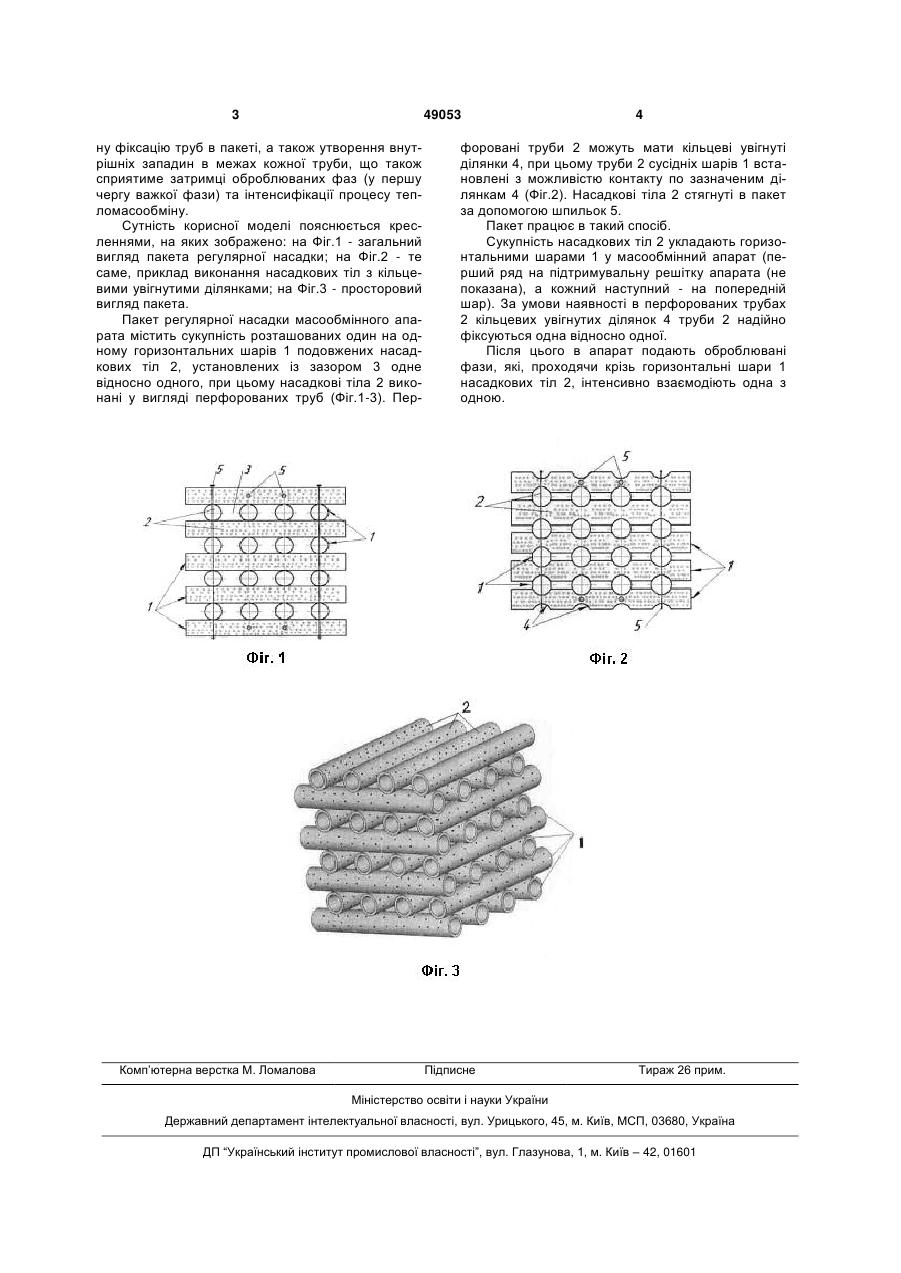

1. Пакет регулярної насадки масообмінного апарата, що містить сукупність розташованих один на одному горизонтальних шарів подовжених насадкових тіл, установлених із зазором одне відносно одного, який відрізняється тим, що насадкові тіла виконані у вигляді перфорованих труб. 2. Пакет за п. 1, який відрізняється тим, що перфоровані труби мають кільцеві увігнуті ділянки, при цьому труби сусідніх шарів встановлені з можливістю контакту по зазначених ділянках. (19) (21) u200912058 (22) 24.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ВОЛОЧНЮК ВІТА ПЕТРІВНА, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ, ШВЕД ДМИТРО МИКОЛАЙОВИЧ (73) ВОЛОЧНЮК ВІТА ПЕТРІВНА, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ, ШВЕД ДМИТРО МИКОЛАЙОВИЧ 3 49053 ну фіксацію труб в пакеті, а також утворення внутрішніх западин в межах кожної труби, що також сприятиме затримці оброблюваних фаз (у першу чергу важкої фази) та інтенсифікації процесу тепломасообміну. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - загальний вигляд пакета регулярної насадки; на Фіг.2 - те саме, приклад виконання насадкових тіл з кільцевими увігнутими ділянками; на Фіг.3 - просторовий вигляд пакета. Пакет регулярної насадки масообмінного апарата містить сукупність розташованих один на одному горизонтальних шарів 1 подовжених насадкових тіл 2, установлених із зазором 3 одне відносно одного, при цьому насадкові тіла 2 виконані у вигляді перфорованих труб (Фіг.1-3). Пер Комп’ютерна верстка М. Ломалова 4 форовані труби 2 можуть мати кільцеві увігнуті ділянки 4, при цьому труби 2 сусідніх шарів 1 встановлені з можливістю контакту по зазначеним ділянкам 4 (Фіг.2). Насадкові тіла 2 стягнуті в пакет за допомогою шпильок 5. Пакет працює в такий спосіб. Сукупність насадкових тіл 2 укладають горизонтальними шарами 1 у масообмінний апарат (перший ряд на підтримувальну решітку апарата (не показана), а кожний наступний - на попередній шар). За умови наявності в перфорованих трубах 2 кільцевих увігнутих ділянок 4 труби 2 надійно фіксуються одна відносно одної. Після цього в апарат подають оброблювані фази, які, проходячи крізь горизонтальні шари 1 насадкових тіл 2, інтенсивно взаємодіють одна з одною. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPackage of regular packing of mass exchanging apparatus
Автори англійськоюVolochniuk Vita Petrivna, Mikulionok Ihor Olehovych, Rakytskyi Vitalii Leonidovych, Shved Dmytro Mykolaiovych
Назва патенту російськоюПакет регулярной насадки массообменного аппарата
Автори російськоюВолочнюк Вита Петровна, Микуленок Игорь Олегович, Ракицкий Виталий Леонидович, Швед Дмитроий Николаевич
МПК / Мітки
МПК: B01J 19/32
Мітки: насадки, регулярної, масообмінного, апарата, пакет
