Подрібнювач сої “шкув”

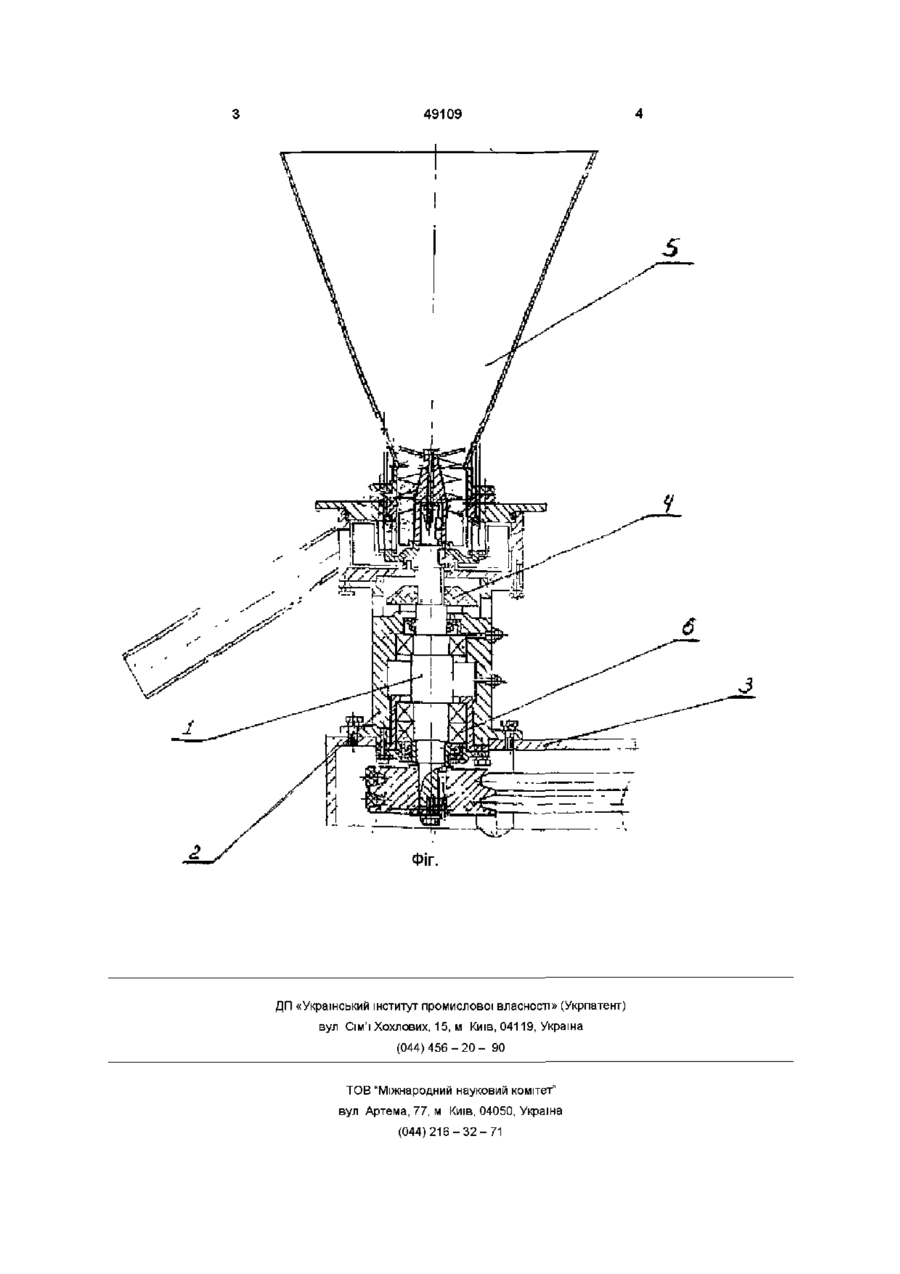

Подрібнювач сої, що складається з рами, циліндричного корпусу, вала з ротором та насадкою, підшипникового вузла, який відрізняється тим, що на валу, розташованому на упорнорадіальних підшипниках в циліндричному розбірному стакані, установлена захисна грибоподібна шайба Винахід відноситься до галузі сільського господарства і може бути використаним у технологічному обладнанні виробництва соєвого молока Подрібнювач є головним вузлом, який визначає як кількісну, так і якісну характеристики роботи обладнання для виробництва соєвого молока Найбільш близький по конструкції до запропонованого є подрібнювач сої в установці УС-2 (1), який складається з рами, циліндричного корпуса, вала з ротором та насадкою - різального механізму, підшипникового вузла Підшипники захищені від попадання води та іншого забруднення стаканом та металевим кільцем Недоліком прототипу є недостатній захист На фігурі зображено загальний вигляд подрібнювача в розрізі Подрібнювач сої складається з валу 1, розташованого у розбірному корпусі 2, закріпленому на прямокутній рамі 3 На валу установлена грибоподібна шайба 4, яка за рахунок щільної посадки на вал гарантійне захищає підшипники від проникнення води з робочої камери 5 Вал розташований на упорно-радіальних підшипниках 6 Подрібнювач працює наступним чином при включенні пристрою вал 1 обертається у розбірному корпусі 2, закріпленому на рамі 3 При цьому грибоподібна шайба 4, встановлена на валу 1, надійно захищає підшипники 6 від проникнення води з робочої камери 5 Наявність у конструкції подрібнювача грибоподібної шайби перешкоджає проникненню води з робочої камери до ПІДШИПНИКІВ Використання ПІДШИПНИКІВ від води, швидке спрацювання ПІДШИ ПНИКІВ на валу і, як наслідок, зменшення терміну та надійності роботи подрібнювача Задачею винаходу є створення подрібнювана сої, у якому шляхом удосконалення його конструкції забезпечують надійний захист ПІДШИПНИКІВ від води та підвищення надійності роботи Задачу досягають тим, що у подрібнювачі сої, що містить раму, циліндричний корпус, вал з ротором та насадкою, підшипниковий вузол, згідно винаходу, вал розташований на упорно-радіальних підшипниках в циліндричному розбірному стакані, на валу встановлена захисна грибоподібна шайба упорно-радіальних ПІДШИПНИКІВ ДОЗВОЛЯЄ зменши ти спрацьовування валу За рахунок запропонованих згідно винаходу удосконалень конструкції подрібнювача сої при його експлуатації досягають підвищення надійності роботи Використана література 1 Адмень Ф Ф , Письменов В Н , "Использование сои в народном хозяйстве" Таврида, 1995 00 49109 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
