Подрібнювач кормових матеріалів
Номер патенту: 33938
Опубліковано: 15.02.2001
Текст

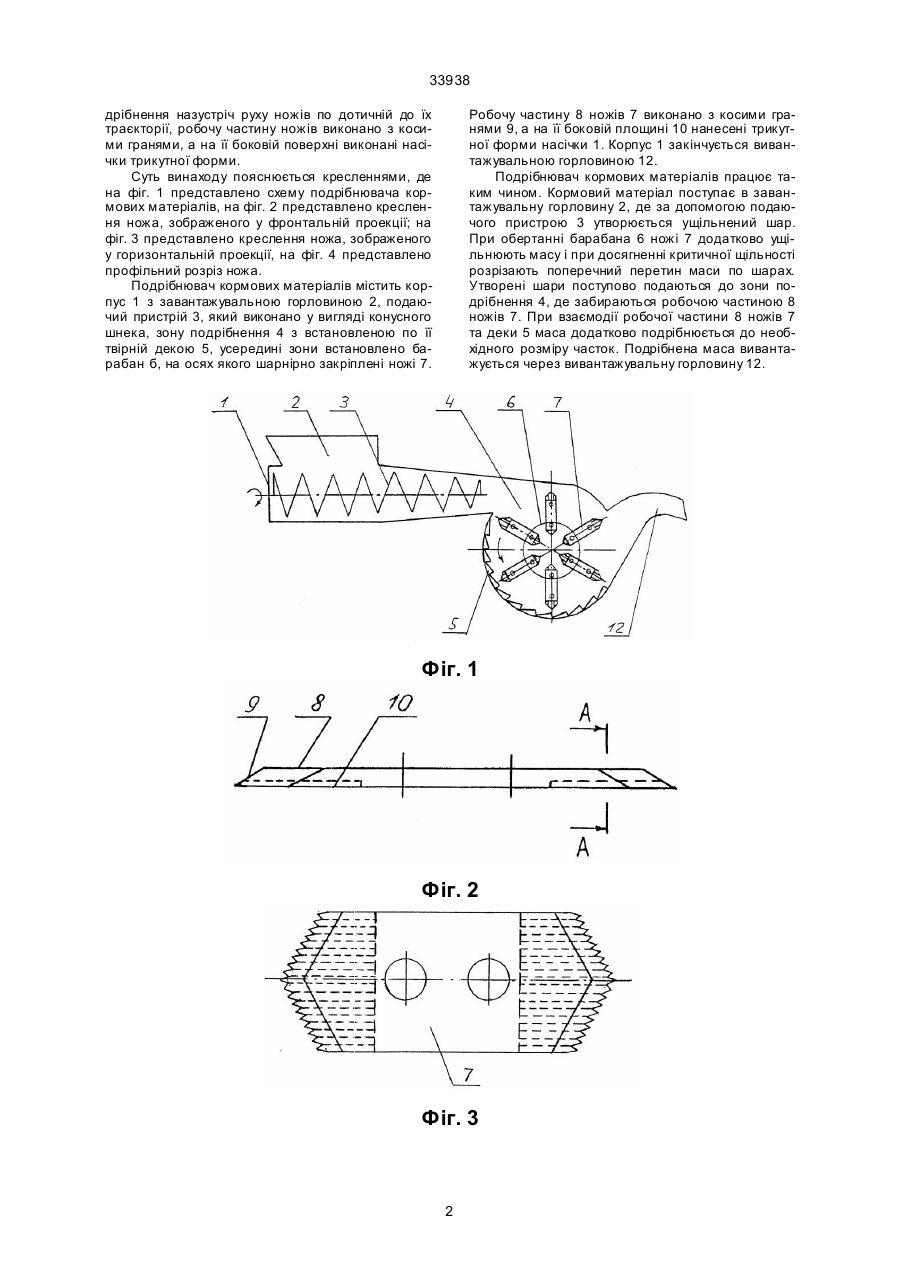

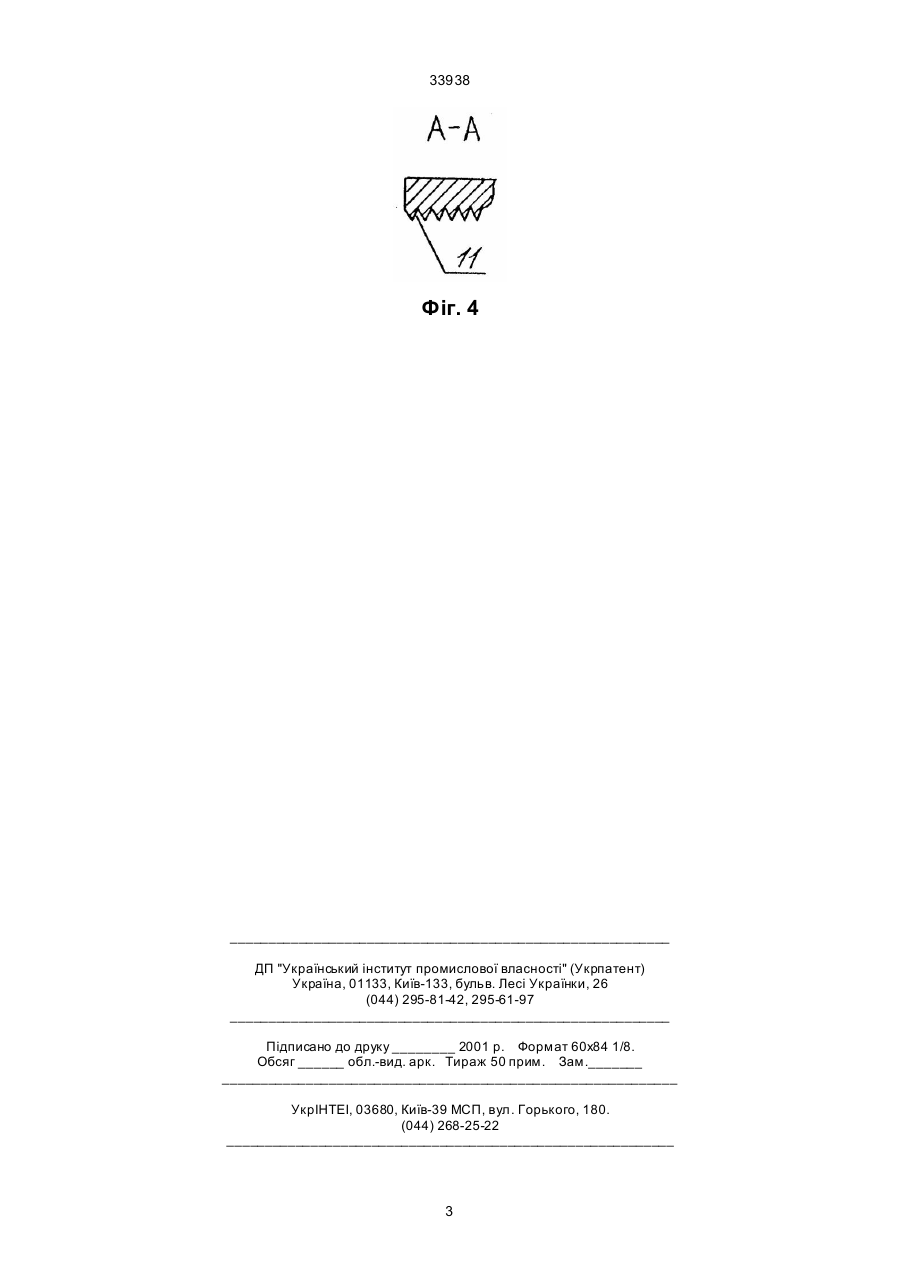

Подрібнювач кодових матеріалів, який містить корпус, забезпечений завантажувальною та вива 33938 дрібнення назустріч руху ножів по дотичній до їх траєкторії, робочу частину ножів виконано з косими гранями, а на її боковій поверхні виконані насічки трикутної форми. Суть винаходу пояснюється кресленнями, де на фіг. 1 представлено схему подрібнювача кормових матеріалів, на фіг. 2 представлено креслення ножа, зображеного у фронтальній проекції; на фіг. 3 представлено креслення ножа, зображеного у горизонтальній проекції, на фіг. 4 представлено профільний розріз ножа. Подрібнювач кормових матеріалів містить корпус 1 з завантажувальною горловиною 2, подаючий пристрій 3, який виконано у вигляді конусного шнека, зону подрібнення 4 з встановленою по її твірній декою 5, усередині зони встановлено барабан б, на осях якого шарнірно закріплені ножі 7. Робочу частину 8 ножів 7 виконано з косими гранями 9, а на її боковій площині 10 нанесені трикутної форми насічки 1. Корпус 1 закінчується вивантажувальною горловиною 12. Подрібнювач кормових матеріалів працює таким чином. Кормовий матеріал поступає в завантажувальну горловину 2, де за допомогою подаючого пристрою 3 утворюється ущільнений шар. При обертанні барабана 6 ножі 7 додатково ущільнюють масу і при досягненні критичної щільності розрізають поперечний перетин маси по шарах. Утворені шари поступово подаються до зони подрібнення 4, де забираються робочою частиною 8 ножів 7. При взаємодії робочої частини 8 ножів 7 та деки 5 маса додатково подрібнюється до необхідного розміру часток. Подрібнена маса вивантажується через вивантажувальну горловину 12. Фіг. 1 Фіг. 2 Фіг. 3 2 33938 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюShredder for fodder material
Автори англійськоюSemyriak Vitalii Petrovych, Bezpalov Ruslan Ihorovych
Назва патенту російськоюИзмельчитель кормовых материалов
Автори російськоюСемиряк Виталий Петрович, Беспалов Руслан Игоревич
МПК / Мітки
МПК: A01F 29/02
Мітки: матеріалів, подрібнювач, кормових
