Пристрій для захисту приміщення від затоплення водопровідною водою

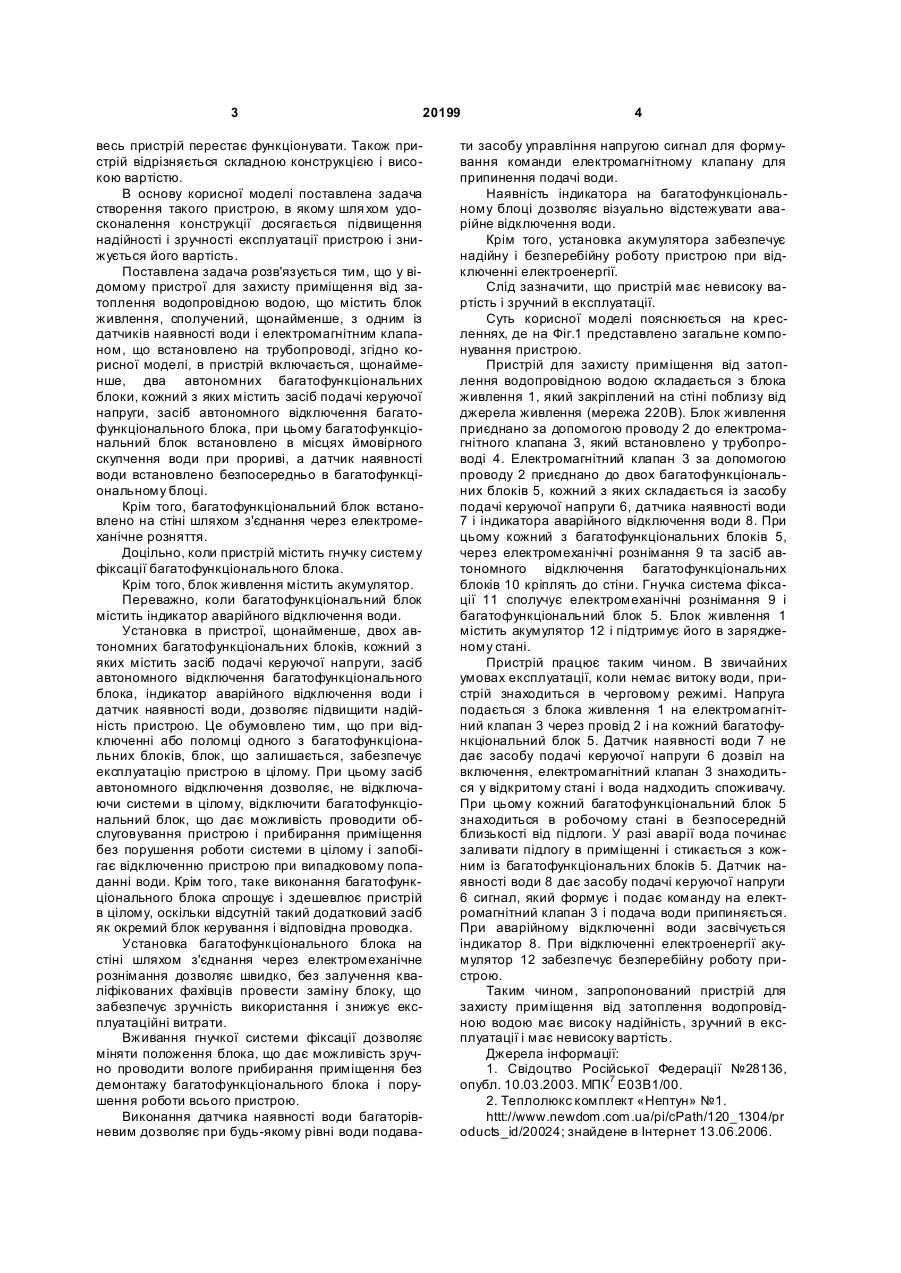

1. Пристрій для захисту приміщення від затоплення водопровідною водою, що містить блок живлення, сполучений щонайменше з одним датчиком наявності води і електромагнітним клапаном, встановленим на трубопроводі, який відрізняється тим, що пристрій включає щонайменше два автономні багатофункціональні блоки, кожний з яких містить засіб подачі керуючої напруги, засіб автономного відключення багатофункціонального блока, при цьому багатофункціональний блок 3 20199 весь пристрій перестає функціонувати. Також пристрій відрізняється складною конструкцією і високою вартістю. В основу корисної моделі поставлена задача створення такого пристрою, в якому шля хом удосконалення конструкції досягається підвищення надійності і зручності експлуатації пристрою і знижується його вартість. Поставлена задача розв'язується тим, що у відомому пристрої для захисту приміщення від затоплення водопровідною водою, що містить блок живлення, сполучений, щонайменше, з одним із датчиків наявності води і електромагнітним клапаном, що встановлено на трубопроводі, згідно корисної моделі, в пристрій включається, щонайменше, два автономних багатофункціональних блоки, кожний з яких містить засіб подачі керуючої напруги, засіб автономного відключення багатофункціонального блока, при цьому багатофункціональний блок встановлено в місцях ймовірного скупчення води при прориві, а датчик наявності води встановлено безпосередньо в багатофункціональному блоці. Крім того, багатофункціональний блок встановлено на стіні шляхом з'єднання через електромеханічне розняття. Доцільно, коли пристрій містить гнучку систему фіксації багатофункціонального блока. Крім того, блок живлення містить акумулятор. Переважно, коли багатофункціональний блок містить індикатор аварійного відключення води. Установка в пристрої, щонайменше, двох автономних багатофункціональних блоків, кожний з яких містить засіб подачі керуючої напруги, засіб автономного відключення багатофункціонального блока, індикатор аварійного відключення води і датчик наявності води, дозволяє підвищити надійність пристрою. Це обумовлено тим, що при відключенні або поломці одного з багатофункціональних блоків, блок, що залишається, забезпечує експлуатацію пристрою в цілому. При цьому засіб автономного відключення дозволяє, не відключаючи системи в цілому, відключити багатофункціональний блок, що дає можливість проводити обслуговування пристрою і прибирання приміщення без порушення роботи системи в цілому і запобігає відключенню пристрою при випадковому попаданні води. Крім того, таке виконання багатофункціонального блока спрощує і здешевлює пристрій в цілому, оскільки відсутній такий додатковий засіб як окремий блок керування і відповідна проводка. Установка багатофункціонального блока на стіні шляхом з'єднання через електромеханічне рознімання дозволяє швидко, без залучення кваліфікованих фахівців провести заміну блоку, що забезпечує зручність використання і знижує експлуатаційні витрати. Вживання гнучкої системи фіксації дозволяє міняти положення блока, що дає можливість зручно проводити вологе прибирання приміщення без демонтажу багатофункціонального блока і порушення роботи всього пристрою. Виконання датчика наявності води багаторівневим дозволяє при будь-якому рівні води подава 4 ти засобу управління напругою сигнал для формування команди електромагнітному клапану для припинення подачі води. Наявність індикатора на багатофункціональному блоці дозволяє візуально відстежувати аварійне відключення води. Крім того, установка акумулятора забезпечує надійну і безперебійну роботу пристрою при відключенні електроенергії. Слід зазначити, що пристрій має невисоку вартість і зручний в експлуатації. Суть корисної моделі пояснюється на кресленнях, де на Фіг.1 представлено загальне компонування пристрою. Пристрій для захисту приміщення від затоплення водопровідною водою складається з блока живлення 1, який закріплений на стіні поблизу від джерела живлення (мережа 220В). Блок живлення приєднано за допомогою проводу 2 до електромагнітного клапана 3, який встановлено у трубопроводі 4. Електромагнітний клапан 3 за допомогою проводу 2 приєднано до двох багатофункціональних блоків 5, кожний з яких складається із засобу подачі керуючої напруги 6, датчика наявності води 7 і індикатора аварійного відключення води 8. При цьому кожний з багатофункціональних блоків 5, через електромеханічні рознімання 9 та засіб автономного відключення багатофункціональних блоків 10 кріплять до стіни. Гнучка система фіксації 11 сполучує електромеханічні рознімання 9 і багатофункціональний блок 5. Блок живлення 1 містить акумулятор 12 і підтримує його в зарядженому стані. Пристрій працює таким чином. В звичайних умовах експлуатації, коли немає витоку води, пристрій знаходиться в черговому режимі. Напруга подається з блока живлення 1 на електромагнітний клапан 3 через провід 2 і на кожний багатофункціональний блок 5. Датчик наявності води 7 не дає засобу подачі керуючої напруги 6 дозвіл на включення, електромагнітний клапан 3 знаходиться у відкритому стані і вода надходить споживачу. При цьому кожний багатофункціональний блок 5 знаходиться в робочому стані в безпосередній близькості від підлоги. У разі аварії вода починає заливати підлогу в приміщенні і стикається з кожним із багатофункціональних блоків 5. Датчик наявності води 8 дає засобу подачі керуючої напруги 6 сигнал, який формує і подає команду на електромагнітний клапан 3 і подача води припиняється. При аварійному відключенні води засвічується індикатор 8. При відключенні електроенергії акумулятор 12 забезпечує безперебійну роботу пристрою. Таким чином, запропонований пристрій для захисту приміщення від затоплення водопровідною водою має високу надійність, зручний в експлуатації і має невисоку вартість. Джерела інформації: 1. Свідоцтво Російської Федерації №28136, опубл. 10.03.2003. МПК7 Е03В1/00. 2. Теплолюкс комплект «Нептун» №1. httt://www.newdom.com.ua/pi/cPath/120_1304/pr oducts_id/20024; знайдене в Інтернет 13.06.2006. 5 Комп’ютерна в ерстка М. Ломалова 20199 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
