Система примусової вентиляції приміщення
Номер патенту: 60775
Опубліковано: 15.10.2003
Автори: Коваленко Валерій Олексійович, Захаренко Микола Олександрович, Новак Віктор Олександрович
Формула / Реферат
Система примусової вентиляції приміщення, переважно тваринницького, що включає витяжний вертикальний канал, утворений внутрішньою перегородкою та стіною приміщення, сполучений з приміщенням і з зовнішньою атмосферою за допомогою вхідного і вихідного отворів, виконаних відповідно в нижній частині перегородки і верхній частині стіни, встановлені в каналі в вертикальний ряд поперечні припливні повітропроводи, сполучені торцями з приміщенням і атмосферою, витяжний вентилятор, підключений до каналу, яка відрізняється тим, що система додатково містить перемичку з вихідним вікном, встановлену в каналі над рядом повітропроводів, у верхній частині перегородки навпроти вихідного отвору виконаний рециркуляційний отвір, а вентилятор встановлений у вікні перемички.
Текст

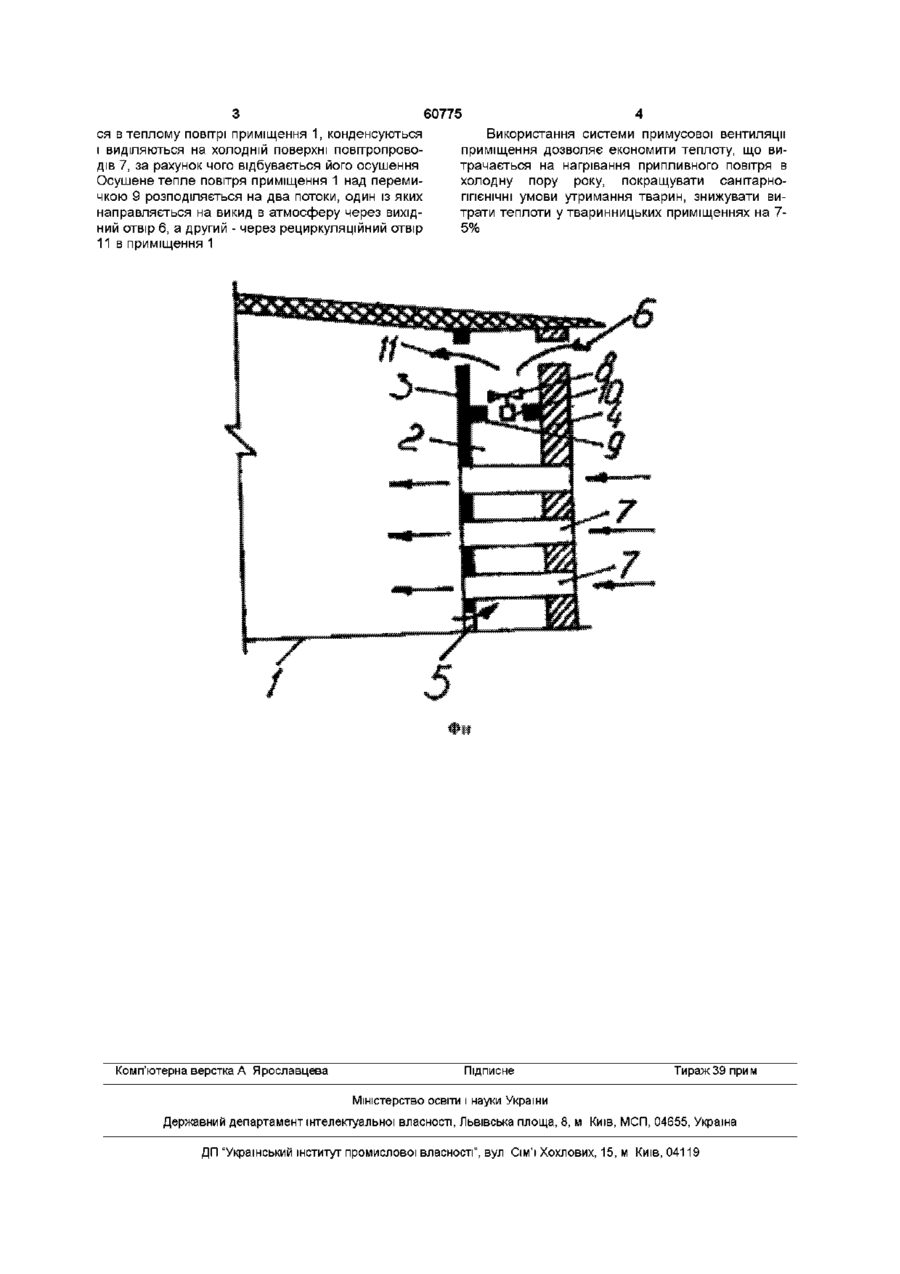

Система примусової вентиляції приміщення, переважно тваринницького, що включає витяжний вертикальний канал, утворений внутрішньою перегородкою та стіною приміщення, сполучений з приміщенням і з зовнішньою атмосферою за до помогою вхідного і вихідного отворів, виконаних ВІДПОВІДНО в нижній частині перегородки і верхній частині стіни, встановлені в каналі в вертикальний ряд поперечні припливні повітропроводи, сполучені торцями з приміщенням і атмосферою, витяжний вентилятор, підключений до каналу, яка відрізняється тим, що система додатково містить перемичку з вихідним вікном, встановлену в каналі над рядом повітропроводів, у верхній частині перегородки навпроти вихідного отвору виконаний рециркуляційний отвір, а вентилятор встановле Винахід відноситься до техніки вентиляції тваринницьких приміщень Відома система примусової вентиляції тваринницького приміщення, що включає вентиляційний канал в якому один над одним встановлені горизонтальні повітропроводи, сполучені з приміщеннями і атмосферою та облаштовані на ділянках, що прилягають до внутрішньої поверхні стіни, перфорацією і витяжний вентилятор розміщений у верхній частині стіни приміщення, підключений вхідним отвором до каналу (а с СРСР №1366806, МПК7 F24F7/06, 1986р) Відоме технічне рішення наряду з утилізацією теплоти витяжного повітря не дозволяє забезпечити його сушку Винаходом ставиться завдання створення системи примусової вентиляції приміщення з можливістю осушування витяжного повітря і його часткового повернення в приміщення Поставлене винаходом завдання досягається тим, що у системі примусової вентиляції приміщення, переважно, тваринницького, що включає витяжний вертикальний канал, утворений внутрішньою перегородкою та стіною приміщення, сполучений з приміщенням і з зовнішньою атмосферою за допомогою вхідного і вихідного отворів, виконаних ВІДПОВІДНО в нижній частині перегородки і верхній частині стіни, встановлені в каналі в вертикальний ряд поперечні припливні повітропроводи, сполучені торцями з приміщенням і атмосферою, витяжний вентилятор, підключений до каналу, згідно винаходу система додатково містить перемичку з вихідним вікном, встановлену в каналі над рядом повітропроводів, у верхній частині перегородки навпроти вихідного отвору виконано рециркуляційний отвір, а вентилятор встановлено у ВІКНІ перемички На фіг показано приміщення, що вентилюється, поперечний розріз Система примусової вентиляції тваринницького приміщення 1, містить вертикальний канал 2, утворений внутрішньою перегородкою 3 та стіною 4 приміщення 1, сполучений з приміщенням 1 і з зовнішньою атмосферою за допомогою вхідного 5 і вихідного отворів 6, виконаних ВІДПОВІДНО В НИЖНІЙ частині перегородки 3 і верхній частині стіни 4, встановлені в каналі 2 в вертикальний ряд поперечні припливні повітропроводи 7, сполучені торцями з приміщенням 1 і атмосферою, витяжний вентилятор 8 підключений до каналу 2 Система додатково містить перемичку 9 з вихідним вікном 10, встановлену в каналі 2 над рядом повітропроводів 7, в верхній частині перегородки 3 навпроти вихідного отвору 6 виконано рециркуляційний отвір 11, а вентилятор 8 встановлено в вікно 10 перемички 9 При роботі вентилятора 8 в канал 2 через вхідний отвір 5 надходить внутрішнє повітря приміщення 1 і витяжним вентилятором 8 через вихідний отвір 6 видаляється на зовні За рахунок розрідження, що створюється в приміщення 1, в припливні повітропроводи 7 в приміщення 1 надходить зовнішнє повітря Водяні пари, що містять ний у ВІКНІ перемички ю 1 о (О З 60775 ся в теплому повітрі приміщення 1, конденсуються Використання системи примусової вентиляції і виділяються на холодній поверхні повітропровоприміщення дозволяє економити теплоту, що видів 7, за рахунок чого відбувається його осушення трачається на нагрівання припливного повітря в Осушене тепле повітря приміщення 1 над перемихолодну пору року, покращувати санітарночкою 9 розподіляється на два потоки, один із яких ппєнічні умови утримання тварин, знижувати винаправляється на викид в атмосферу через вихідтрати теплоти у тваринницьких приміщеннях на 7ний отвір 6, а другий - через рециркуляційний отвір 5% 11 в приміщення 1 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for forsed ventilation of premises
Автори англійськоюZakharenko Mykola Oleksandrovych, Kovalenko Valerii Oleksiiovych, Novak Viktor Oleksandrovych
Назва патенту російськоюСистема принудительной вентиляции помещения
Автори російськоюЗахаренко Николай Александрович, Коваленко Валерий Алексеевич, Новак Виктор Александрович
МПК / Мітки
МПК: F24F 7/06
Мітки: примусової, приміщення, система, вентиляції
