Робочий орган дводискового конусного розкидача твердих мінеральних добрив

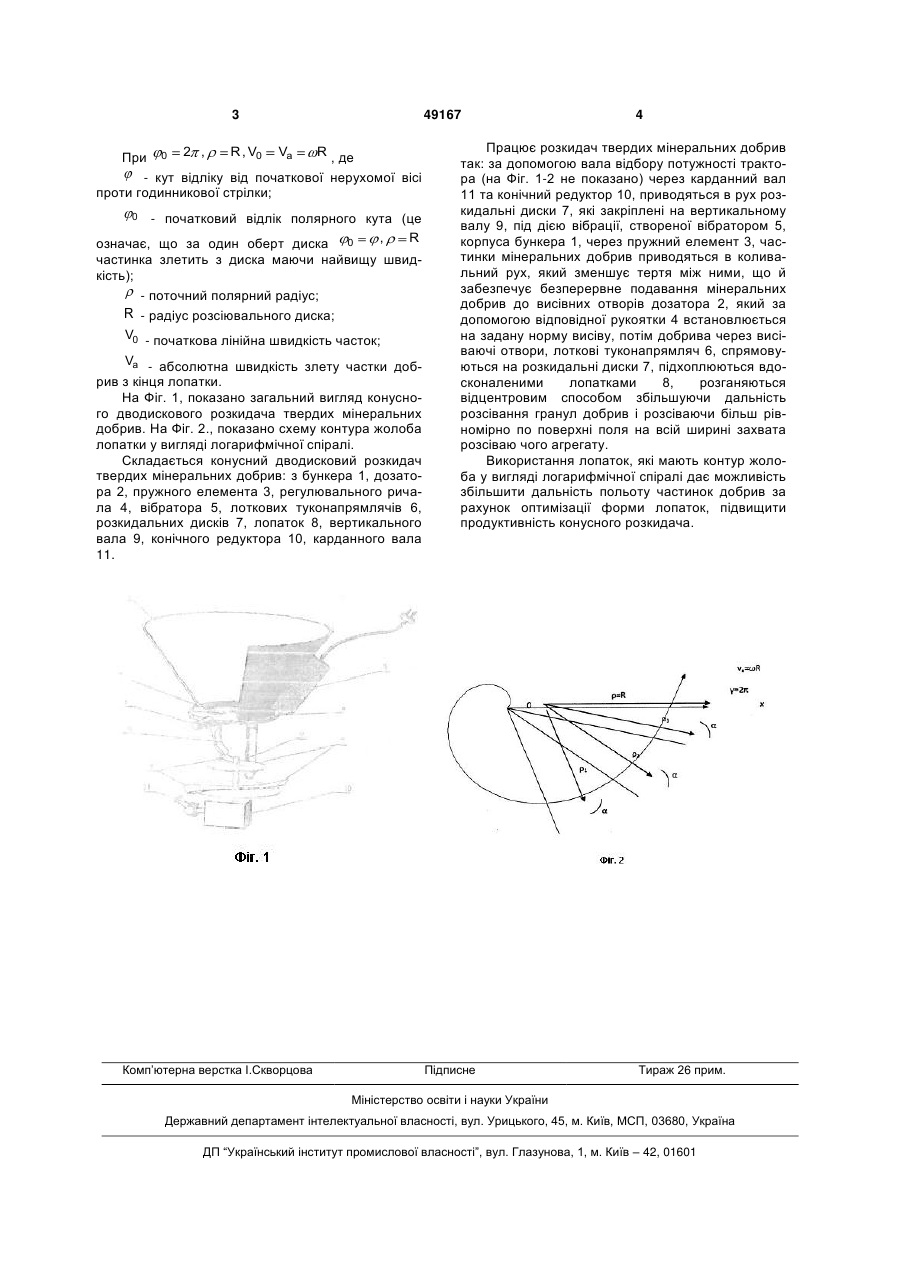

Робочий орган дводискового конусного розкидача твердих мінеральних добрив, що містить бункер з похилою стінкою, до якої прикріплений електричний вібратор, в нижній частині бункера розміщені дозатор та дволотковий туконапрямляч, конусний дводисковий розкидальний механізм, на вертикальному валу якого кріпляться два диски різного діаметра, на яких закріплені прямокутні лопатки з розгорнутим кутом та механізм приводу, який відрізняється тим, що верхній і нижній диски розкидача укомплектовано розсівальними лопат ками, які мають контур жолоба у вигляді логарифмічної спіралі, яка в полярній системі координат визначається за формулою: Корисна модель відноситься до галузі аграрного виробництва та сільськогосподарського машинобудування, і може бути застосована у машинах для поверхневого внесення твердих мінеральних добрив. Відомий агрегат для внесення твердих мінеральних добрив МВД - 0,5 має бункер з похилою стінкою, електричний вібратор, дозатор з двома отворами, дволотковий туконапрямляч, конусний дводисковий розкидальний механізм на дисках якого закріплені прямокутні лопатки з розгорнутим кутом та механізм приводу (Патент на корисну модель № 37497 від 15.11.2008 р.) Недоліком є те, що конусний дводисковий розкидальний механізм не в повній мірі забезпечує якісне розкидання туків по всій ширині захвата агрегату. Відомо, що частинки добрив, які взаємодіють з верхньою кромкою лопаток в момент співударяння, відбиваються від розкидальних органів. При цьому їх швидкість не може перевищувати колову швидкість лопатки в точці співударяння з частинкою добрив, тому швидкість цих частинок добрив значно менша швидкості частинок, які злітають з периферійних кінців лопаток. А це суттєво впливає на якість розсівання добрив по всій ширині захвату агрегата. Корисною моделлю ставиться завдання встановлення найбільш вірогідних параметрів розсівальних лопаток, які зводять до мінімуму співударяння частинок добрив з верхніми кромками лопаток, забезпечуючи збільшення дальності польоту частинок добрив і поліпшення якості їх розсівання по поверхні поля. Поставлене корисною моделлю завдання досягається тим, що конусний дводисковий розкидач твердих мінеральних добрив, який має бункер з похилою стінкою, електричний вібратор, дозатор з двома отворами, дволотковий туконапрямляч, конусний дводисковий розкидальний механізм на вертикальному валу якого закріплені два диски та механізм приводу, замість прямокутних лопаток з розгорнутим кутом на 25° - 30° на кінці, обидва диски укомплектовано розкидальними лопатками, які мають контур жолоба у вигляді логарифмічної спіралі, яка в полярній системі координат визнача R ectg 0 , R , V0 Va R, при 0 2 , де: - кут відліку від початкової нерухомої осі проти годинникової стрілки; 0 - початковий відлік полярного кута (це означає, , R частинка що за один оберт диска 0 злетить з диска, маючи найвищу швидкість); - поточний полярний радіус; R - радіус розсіювального диска; V0 - початкова лінійна швидкість часток; ється із формули: R ectg 0 (19) UA (11) 49167 (13) U Va - абсолютна швидкість злету частки добрив з кінця лопатки. 3 49167 R , V0 Va R , де При 0 2 , - кут відліку від початкової нерухомої вісі проти годинникової стрілки; - початковий відлік полярного кута (це , R означає, що за один оберт диска 0 0 частинка злетить з диска маючи найвищу швидкість); - поточний полярний радіус; R - радіус розсіювального диска; V0 - початкова лінійна швидкість часток; Va - абсолютна швидкість злету частки добрив з кінця лопатки. На Фіг. 1, показано загальний вигляд конусного дводискового розкидача твердих мінеральних добрив. На Фіг. 2., показано схему контура жолоба лопатки у вигляді логарифмічної спіралі. Складається конусний дводисковий розкидач твердих мінеральних добрив: з бункера 1, дозатора 2, пружного елемента 3, регулювального ричала 4, вібратора 5, лоткових туконапрямлячів 6, розкидальних дисків 7, лопаток 8, вертикального вала 9, конічного редуктора 10, карданного вала 11. Комп’ютерна верстка І.Скворцова 4 Працює розкидач твердих мінеральних добрив так: за допомогою вала відбору потужності трактора (на Фіг. 1-2 не показано) через карданний вал 11 та конічний редуктор 10, приводяться в рух розкидальні диски 7, які закріплені на вертикальному валу 9, під дією вібрації, створеної вібратором 5, корпуса бункера 1, через пружний елемент 3, частинки мінеральних добрив приводяться в коливальний рух, який зменшує тертя між ними, що й забезпечує безперервне подавання мінеральних добрив до висівних отворів дозатора 2, який за допомогою відповідної рукоятки 4 встановлюється на задану норму висіву, потім добрива через висіваючі отвори, лоткові туконапрямляч 6, спрямовуються на розкидальні диски 7, підхоплюються вдосконаленими лопатками 8, розганяються відцентровим способом збільшуючи дальність розсівання гранул добрив і розсіваючи більш рівномірно по поверхні поля на всій ширині захвата розсіваю чого агрегату. Використання лопаток, які мають контур жолоба у вигляді логарифмічної спіралі дає можливість збільшити дальність польоту частинок добрив за рахунок оптимізації форми лопаток, підвищити продуктивність конусного розкидача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
