Робочий орган подрібнювального барабана розкидача органічних добрив
Номер патенту: 30394
Опубліковано: 25.02.2008
Автори: Герук Станіслав Миколайович, Лінник Микола Кіндратович, Хоменко Сергій Михайлович, Дубровін Валерій Олександрович, Малиновський Антон Станіславович
Формула / Реферат
1. Робочий орган подрібнювального барабана розкидача органічних добрив, що виконаний у вигляді півеліпса з рівномірно розміщеними трикутними зубами, вістря яких описують півеліпс, який відрізняється тим, що на його робочій поверхні встановлені розкидальні лопатки під кутом φ=30...60° одна до одної, причому розкидальні лопатки встановлені таким чином, що їх поздовжні осі симетрії перетинаються в центрі еліпса, частиною якого є півеліпс робочого органу.
2. Робочий орган подрібнювального барабана розкидача органічних добрив за п. 1, який відрізняється тим, що на його робочій поверхні рівномірно встановлено 3 розкидальні лопатки під кутом φ=45° одна до одної, причому одна із них розташована на малій осі півеліпса.
Текст

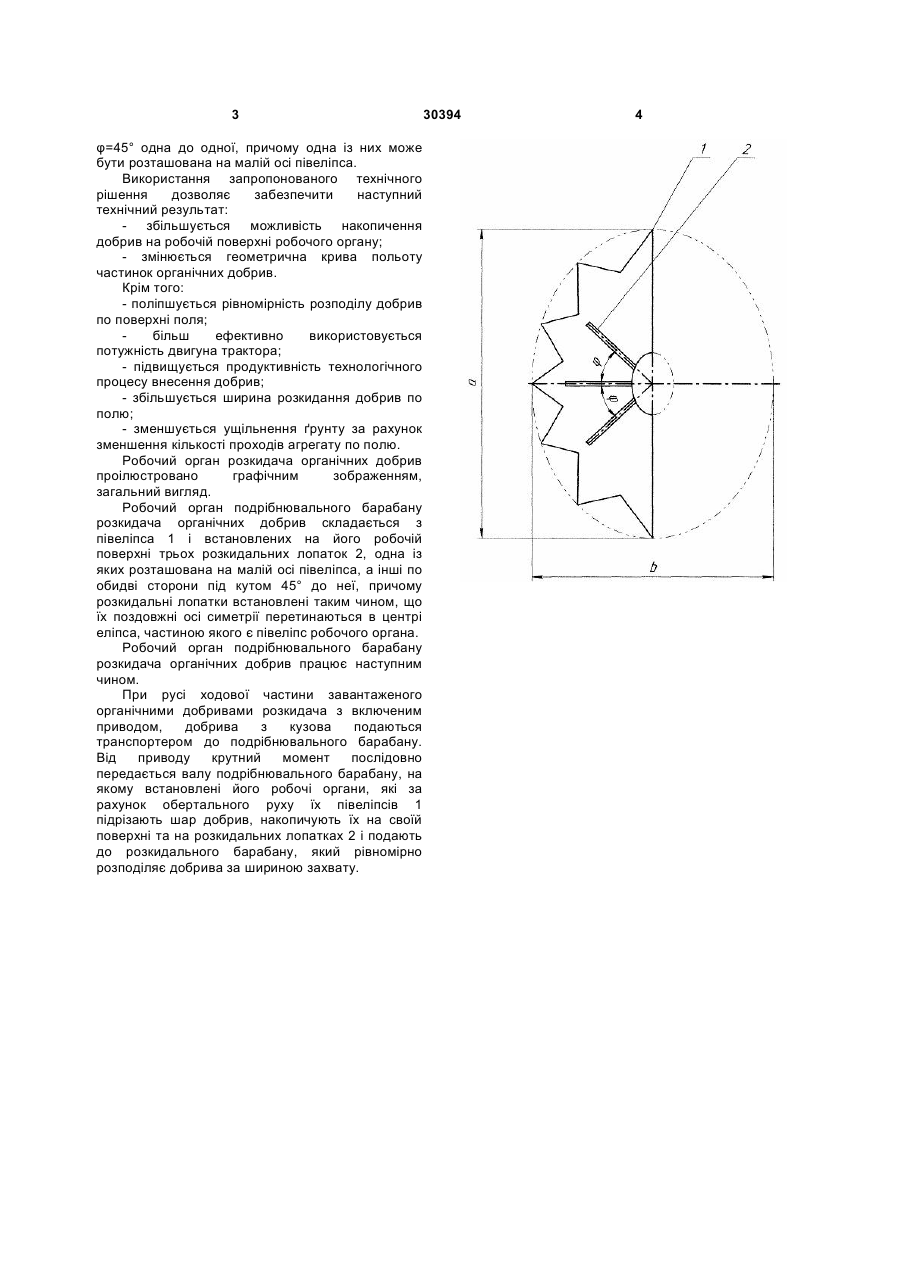

1. Робочий орган подрібнювального барабана розкидача органічних добрив, що виконаний у 3 φ=45° одна до одної, причому одна із них може бути розташована на малій осі півеліпса. Використання запропонованого технічного рішення дозволяє забезпечити наступний технічний результат: - збільшується можливість накопичення добрив на робочій поверхні робочого органу; - змінюється геометрична крива польоту частинок органічних добрив. Крім того: - поліпшується рівномірність розподілу добрив по поверхні поля; більш ефективно використовується потужність двигуна трактора; - підвищується продуктивність технологічного процесу внесення добрив; - збільшується ширина розкидання добрив по полю; - зменшується ущільнення ґрунту за рахунок зменшення кількості проходів агрегату по полю. Робочий орган розкидача органічних добрив проілюстровано графічним зображенням, загальний вигляд. Робочий орган подрібнювального барабану розкидача органічних добрив складається з півеліпса 1 і встановлених на його робочій поверхні трьох розкидальних лопаток 2, одна із яких розташована на малій осі півеліпса, а інші по обидві сторони під кутом 45° до неї, причому розкидальні лопатки встановлені таким чином, що їх поздовжні осі симетрії перетинаються в центрі еліпса, частиною якого є півеліпс робочого органа. Робочий орган подрібнювального барабану розкидача органічних добрив працює наступним чином. При русі ходової частини завантаженого органічними добривами розкидача з включеним приводом, добрива з кузова подаються транспортером до подрібнювального барабану. Від приводу крутний момент послідовно передається валу подрібнювального барабану, на якому встановлені його робочі органи, які за рахунок обертального руху їх півеліпсів 1 підрізають шар добрив, накопичують їх на своїй поверхні та на розкидальних лопатках 2 і подають до розкидального барабану, який рівномірно розподіляє добрива за шириною захвату. 30394 4
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of shredding drum of organic fertilizer broadcaster
Автори англійськоюMalynovskyi Anton Stanislavovych, Dubrovin Valerii Oleksandrovych, Dubrovin Valerii Oleksandroych, Dubrovin Valerii Oleksandrovych, Linnyk Mykola Kindratovych, Heruk Stanislav Mykolaiovych, Khomenko Serhii Mykhailovych
Назва патенту російськоюРабочий орган измельчающего барабана разбрасывателя органических удобрений
Автори російськоюМалиновский Антон Станиславович, Дубровин Валерий Александрович, Линник Николай Кондратьевич, Герук Станислав Николаевич, Хоменко Сергей Михайлович
МПК / Мітки
МПК: A01C 3/00
Мітки: органічних, барабана, робочий, розкидача, орган, добрив, подрібнювального
