Композиційний захисний матеріал “аса”

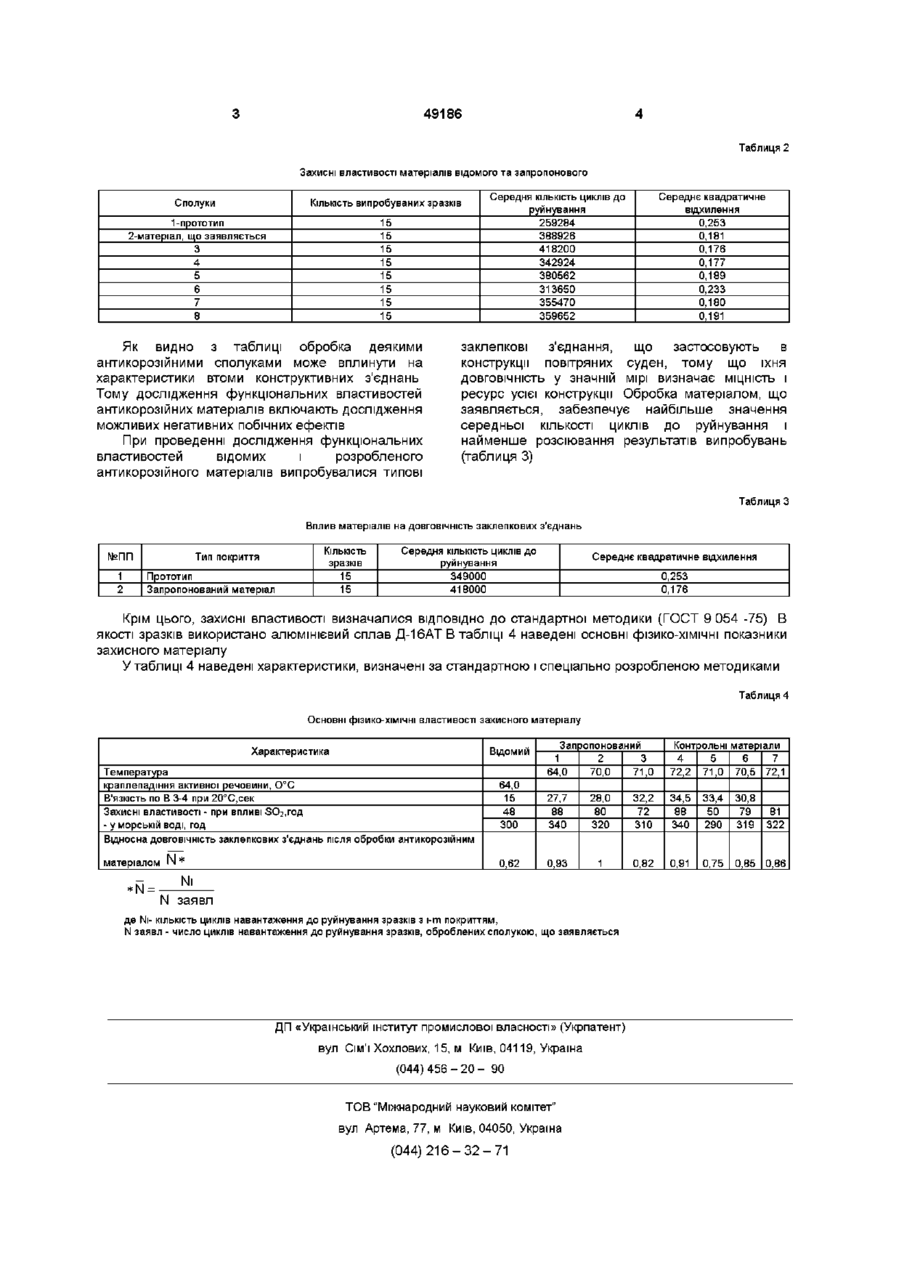

Композиційний захисний матеріал, що містить органічний розчинник, який відрізняється тим, що додатково вводять кубовий залишок синтетичних жирних кислот, декстрамш і фільтрат парафінового виробництва, при такому співвідношенні компонентів, мас % органічний розчинник 33,3 кубовий залишок синтетичних жирних кислот 33,3 декстрамш 1- 4 фільтрат парафінового виробництва 33,3 властивостями за рахунок збільшення змочуваності, проникаючої здатності і адгезії Поставлена задача досягається тим, що в композиційний захисний матеріал, що містить органічний розчинник, ВІДПОВІДНО ДО винаходу, вводять кубовий залишок СЖК (ТУ 381071231 89), декстрамш (ТУ 64 - 6 - 184 - 87) і фільтрат парафінового виробництва (СТП - 06 -2000) при такому співвідношенні компонентів мас % органічний розчинник 33,3 фільтрат парафінового виробництва 33,3 кубовий залишок СЖК 33,3 декстрамш 1-4 (О 00 Таблиця 1 о> Компонентний склад запропонованого захисного матеріалу Компонент КЗ СЖК Декстрамш Фільтрат парафінового виробництва Органічний розчинник(бензин,уайт спірит,нефрас) Захисні властивості визначалися шляхом проведення випробувань на втому зразків алюмінієвого сплаву Д-16 AT, оброблених матеріалом, що заявляється і прототипом Перед випробуваннями зразки витримувались протягом 180діб в середовищі 3% розчину NaCI при температурі 20°С КІЛЬКІСТЬ ЦИКЛІВ ДО руйнування є КІЛЬКІСНИМ параметром, що характеризує ступінь Запропонований матеріал 1 2 3 25 ЗО 35 5 3 1 25 ЗО 35 45 37 29 Контрольні матеріали 4 5 6 7 ЗО ЗО ЗО ЗО 5,5 0,5 3 3 ЗО ЗО 23 37 34,5 39,5 44 ЗО корозійного пошкодження досліджуваних зразків Випробування проводились на пдропульсаційній машині МУП-20 при від нульовому циклі навантаження Максимальне циклічне напруження складає ЮОМПа (10кг/мм2), що відповідає режиму напруження елементів обшивки літаків в експлуатаційних умовах Результати випробувань наведені в таблиці 1 і таблиці 4 49186 Таблиця 2 Захисні властивості матеріалів відомого та запропонового Сполуки 1-прототип 2-матеріал, що заявляється 3 4 5 6 7 8 Середня КІЛЬКІСТЬ циклів до руйнування 259284 388926 418200 342924 380562 313650 355470 359652 КІЛЬКІСТЬ випробуваних зразків 15 15 15 15 15 15 15 15 Як видно з таблиці обробка деякими антикорозійними сполуками може вплинути на характеристики втоми конструктивних з'єднань Тому дослідження функціональних властивостей антикорозійних матеріалів включають дослідження можливих негативних побічних ефектів При проведенні дослідження функціональних властивостей відомих і розробленого антикорозійного матеріалів випробувалися типові Середнє квадратичне відхилення 0,253 0,181 0,176 0,177 0,189 0,233 0,180 0,191 заклепкові з єднання, що застосовують в конструкції повітряних суден, тому що їхня ДОВГОВІЧНІСТЬ у значній мірі визначає МІЦНІСТЬ І ресурс усієї конструкції Обробка матеріалом, що заявляється, забезпечує найбільше значення середньої КІЛЬКОСТІ циклів до руйнування і найменше розсіювання результатів випробувань (таблиця 3) Таблиця З Вплив матеріалів на ДОВГОВІЧНІСТЬ заклепкових з'єднань №ПП 1 2 КІЛЬКІСТЬ Тип покриття Прототип Запропонований матеріал зразків 15 15 Середня КІЛЬКІСТЬ циклів до руйнування 349000 418000 Середнє квадратичне відхилення 0,253 0,176 Крім цього, захисні властивості визначалися ВІДПОВІДНО ДО стандартної методики (ГОСТ 9 054 -75) В якості зразків використано алюмінієвий сплав Д-16АТ В табліці 4 наведені основні фізико-хімічні показники захисного матеріалу У таблиці 4 наведені характеристики, визначені за стандартною і спеціально розробленою методиками Таблиця 4 Основні фізико-ХІМІЧНІ властивості захисного матеріалу Запропонований 1 2 3 64,0 70,0 71,0 Конт зольні матеріали 4 5 6 7 72,2 71,0 70,5 72,1 64,0 15 48 300 27,7 88 340 28,0 80 320 32,2 72 310 34,5 88 340 33,4 50 290 30,8 79 319 0,62 0,93 1 0,82 0,91 0,75 0,85 0,86 Характеристика Відомий Температура краплепадшня активної речовини, О °С В'язкість ПО В 3-4 при 20°С,сек Захисні властивості - при впливі SO2,rofl - у морській воді, год Відносна ДОВГОВІЧНІСТЬ заклепкових з'єднань після обробки антикорозійним матеріалом N * *N = Ni N заявл де Ni- КІЛЬКІСТЬ циклів навантаження до руйнування зразків з і-гл покриттям, N заявл - число циклів навантаження до руйнування зразків, оброблених сполукою, що заявляється ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 81 322
