Спосіб укріплення надводної і підводної частин земляного укосу

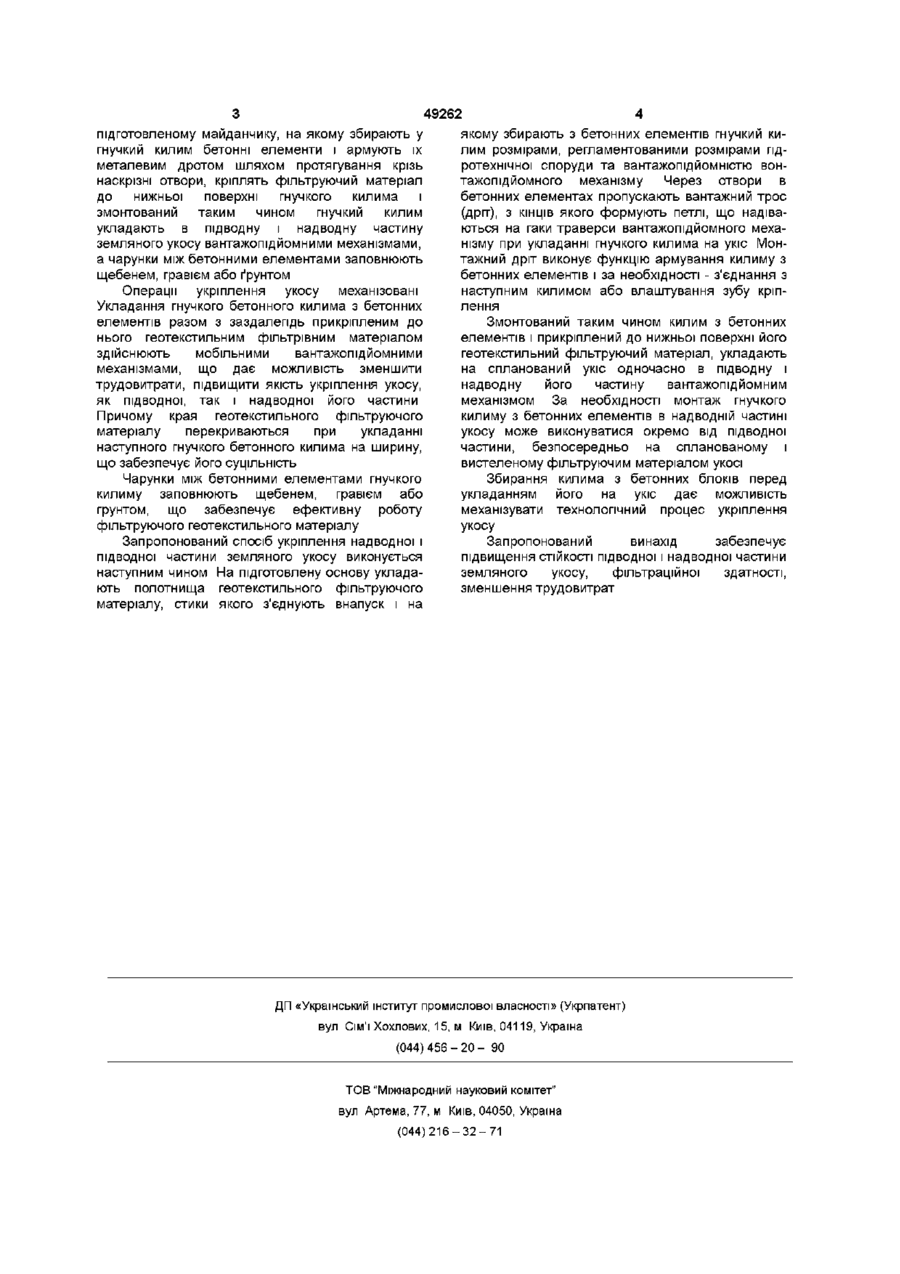

Спосіб укріплення надводної і підводної частин земляного укосу шляхом укладання на укіс шару підстильного фільтрувального матеріалу, а на останній - покриття з бетонних елементів, який відрізняється тим, що геотекстильнии фільтрувальний матеріал укладають на підготовленому майданчику, на якому збирають у гнучкий килим бетонні елементи і армують їх металевим дротом шляхом протягування крізь наскрізні отвори, кріплять фільтрувальний матеріал до нижньої поверхні гнучкого килима і змонтований таким чином гнучкий килим укладають в підводну і надводну частини земляного укосу вантажопідйомними механізмами, а чарунки між бетонними елементами заповнюють щебенем, гравієм або грунтом Винахід належить до області берегоукріплювальних робіт річок, ставків, укосів дамб, гребель, кюветів, ловильних канав, каналів та інших гідротехнічних споруд Відоме облицювання і спосіб покриття берегів і укосів (Великобританія, з № 2000214, Е02В 3/14, опубл,1979), що піддаються ерозії шляхом укладання на укіс або берег шару проникного матеріалу такого, як гравій або синтетичне волокно На цей шар укладають другий підсилюючий шар волокнистого нетканого матеріалу або сітки, а далі укладають ряд паралельних заповнених баластом пластмасових труб, які закріплюються між собою стрічками від зрушення Недоліками цього винаходу є висока трудомісткість, яка полягає в формуванні підстильних шарів, забезпечення рівномірної фільтраційної здатності, яка забезпечує не припустимість суфозійних процесів, нерівномірність заповнення пластмасових труб баластом, недовговічність пластмасових труб при змінних кліматичниїх умовах Відоме облицювання земляних укосів пдротехних споруд (СРСР, а с № 484278, Е02В 3/16, опубл 1971 р) шляхом прикріплення фільтруючого матеріалу до скошених бокових граней залізобетонних плит Недоліками цього способу є трудомісткість кріплення (фільтруючий матеріал прикріплюють до скошених бокових граней плит), порушення суцільності фільтруючого матеріалу за рахунок зсувів і осідання залізобетонних плит Нами прийнято як прототип плитне покриття для захисту укосів земляних споруд від впливу хвиль (СРСР, а с № 1117361, Е02В 3/14, опубл 1984р), яке складається з залізобетонних плит і підстильного екрану з синтетичного фільтруючого матеріалу, який жорстко закріплений на бокових гранях плит і виконаний з отворами, розташованими в місцях виходу жолобів Недоліками цього способу є неможливість якісного укладання фільтруючого матеріалу в ПІДВОДНІЙ частині укосу, трудомісткість і складність жорсткого кріплення фільтруючого матеріалу до бокових граней плит, не забезпечення ефективності роботи підстильного шару за рахунок привантаження його плитами Метою запропонованого винаходу є підвищення СТІЙКОСТІ кріплення, фільтраційної здатності підводної і надводної частини земляного укосу, зменшення трудовитрат Для вирішення поставленої мети запропонований спосіб укріплення надводної і підводної частини земляного укосу шляхом укладання на укіс шару підстильного фільтруючого матеріалу, а на останній - покриття з бетонних елементів Особливістю способу є те, що геотекстильнии фільтруючий матеріал укладають на (О підготовленому майданчику, на якому збирають у гнучкий килим бетонні елементи і армують їх металевим дротом шляхом протягування крізь наскрізні отвори, кріплять фільтруючий матеріал до нижньої поверхні гнучкого килима і змонтований таким чином гнучкий килим укладають в підводну і надводну частину земляного укосу вантажопідйомними механізмами, а чарунки між бетонними елементами заповнюють щебенем, гравієм або ґрунтом Операції укріплення укосу механізовані Укладання гнучкого бетонного килима з бетонних елементів разом з заздалегідь прикріпленим до нього геотекстильним фільтрівним матеріалом здійснюють мобільними вантажопідйомними механізмами, що дає можливість зменшити трудовитрати, підвищити якість укріплення укосу, як підводної, так і надводної його частини Причому края геотекстильного фільтруючого матеріалу перекриваються при укладанні наступного гнучкого бетонного килима на ширину, що забезпечує його суцільність Чарунки між бетонними елементами гнучкого килиму заповнюють щебенем, гравієм або грунтом, що забезпечує ефективну роботу фільтруючого геотекстильного матеріалу Запропонований спосіб укріплення надводної і підводної частини земляного укосу виконується наступним чином На підготовлену основу укладають полотнища геотекстильного фільтруючого матеріалу, стики якого з'єднують внапуск і на 49262 якому збирають з бетонних елементів гнучкий килим розмірами, регламентованими розмірами гідротехнічної споруди та вантажопідйомністю вонтажопідйомного механізму Через отвори в бетонних елементах пропускають вантажний трос (дріт), з КІНЦІВ якого формують петлі, що надіваються на гаки траверси вантажопідйомного механізму при укладанні гнучкого килима на укіс Монтажний дріт виконує функцію армування килиму з бетонних елементів і за необхідності - з'єднання з наступним килимом або влаштування зубу кріплення Змонтований таким чином килим з бетонних елементів і прикріплений до нижньої поверхні його геотекстильний фільтруючий матеріал, укладають на спланований укіс одночасно в підводну і надводну його частину вантажопідйомним механізмом За необхідності монтаж гнучкого килиму з бетонних елементів в надводній частині укосу може виконуватися окремо від підводної частини, безпосередньо на спланованому і вистеленому фільтруючим матеріалом укосі Збирання килима з бетонних блоків перед укладанням його на укіс дає можливість механізувати технологічний процес укріплення укосу Запропонований винахід забезпечує підвищення СТІЙКОСТІ підводної і надводної частини земляного укосу, фільтраційної здатності, зменшення трудовитрат ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
