Лопатевий змішувач кормів

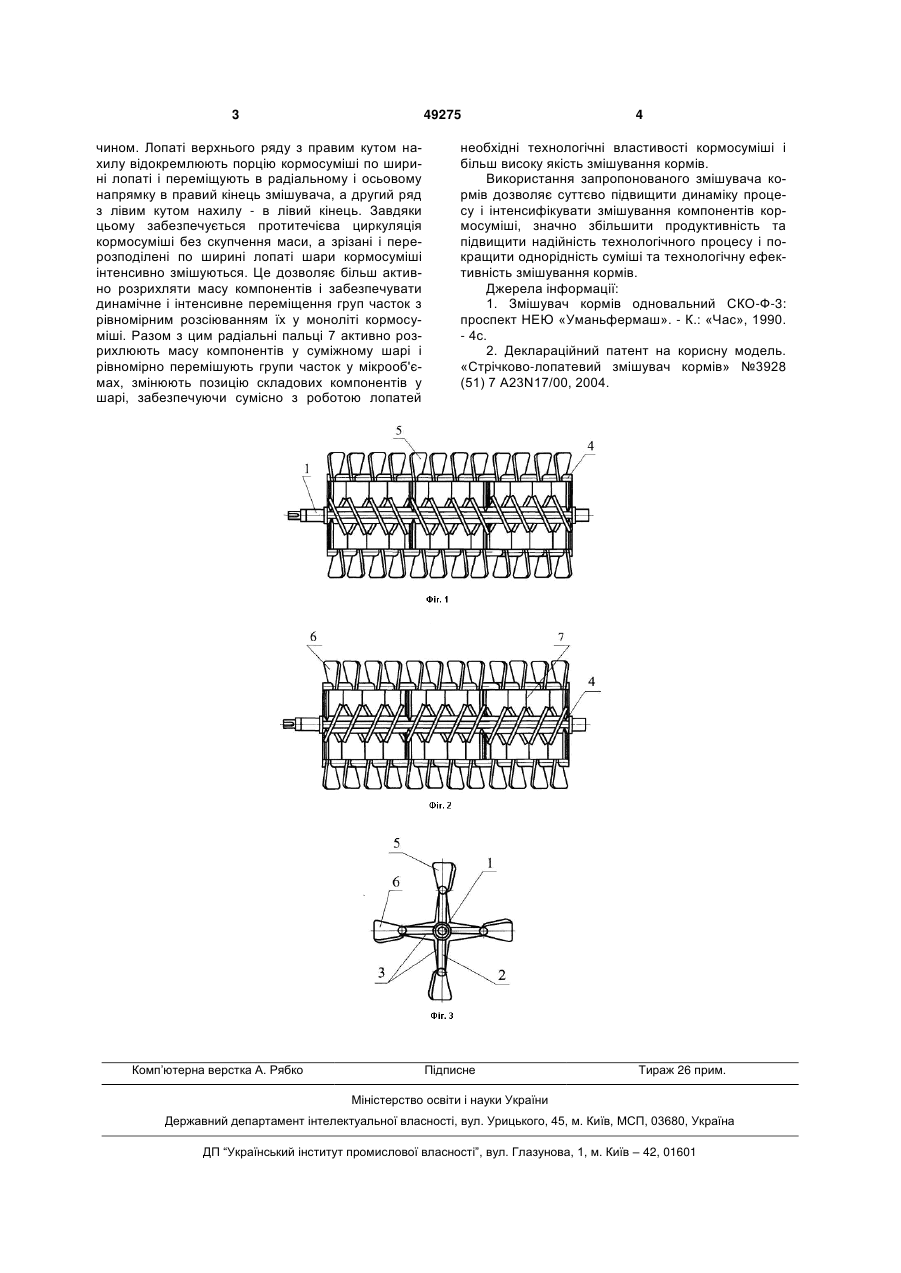

Лопатевий змішувач кормів, який складається з приводного вала, стійок з косинками, горизонтальних або гвинтових труб лопатей з різним напрямком кута нахилу до осі мішалки і радіальних пальців, який відрізняється тим, що плоскі або гвинтові лопаті розташовані на горизонтальних або гвинтових трубах по периферії мішалки з різним напрямком кута нахилу їх в парних (сусідніх) рядах з відповідним кроком вздовж осі мішалки, а радіальні пальці розміщені на протилежній поверхні труб. (19) (21) u200911065 (22) 02.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) МАТВЄЄВ КУЗЬМА ДМИТРОВИЧ, ЛІПКАН АНАТОЛІЙ ВАСИЛЬОВИЧ, ЛУЗАН ПЕТРО ГРИГОРОВИЧ, ШМАТ СЕРГІЙ ІВАНОВИЧ, МАТВЄЄВА ВАЛЕНТИНА ОЛЕКСАНДРІВНА, КІСІЛЬОВ РУСЛАН ВІКТОРОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 49275 чином. Лопаті верхнього ряду з правим кутом нахилу відокремлюють порцію кормосуміші по ширині лопаті і переміщують в радіальному і осьовому напрямку в правий кінець змішувача, а другий ряд з лівим кутом нахилу - в лівий кінець. Завдяки цьому забезпечується протитечієва циркуляція кормосуміші без скупчення маси, а зрізані і перерозподілені по ширині лопаті шари кормосуміші інтенсивно змішуються. Це дозволяє більш активно розрихляти масу компонентів і забезпечувати динамічне і інтенсивне переміщення груп часток з рівномірним розсіюванням їх у моноліті кормосуміші. Разом з цим радіальні пальці 7 активно розрихлюють масу компонентів у суміжному шарі і рівномірно перемішують групи часток у мікрооб'ємах, змінюють позицію складових компонентів у шарі, забезпечуючи сумісно з роботою лопатей Комп’ютерна верстка А. Рябко 4 необхідні технологічні властивості кормосуміші і більш високу якість змішування кормів. Використання запропонованого змішувача кормів дозволяє суттєво підвищити динаміку процесу і інтенсифікувати змішування компонентів кормосуміші, значно збільшити продуктивність та підвищити надійність технологічного процесу і покращити однорідність суміші та технологічну ефективність змішування кормів. Джерела інформації: 1. Змішувач кормів одновальний СКО-Ф-3: проспект НЕЮ «Уманьфермаш». - К.: «Час», 1990. - 4с. 2. Деклараційний патент на корисну модель. «Стрічково-лопатевий змішувач кормів» №3928 (51) 7 А23N17/00, 2004. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
