Пристрій для введення проби

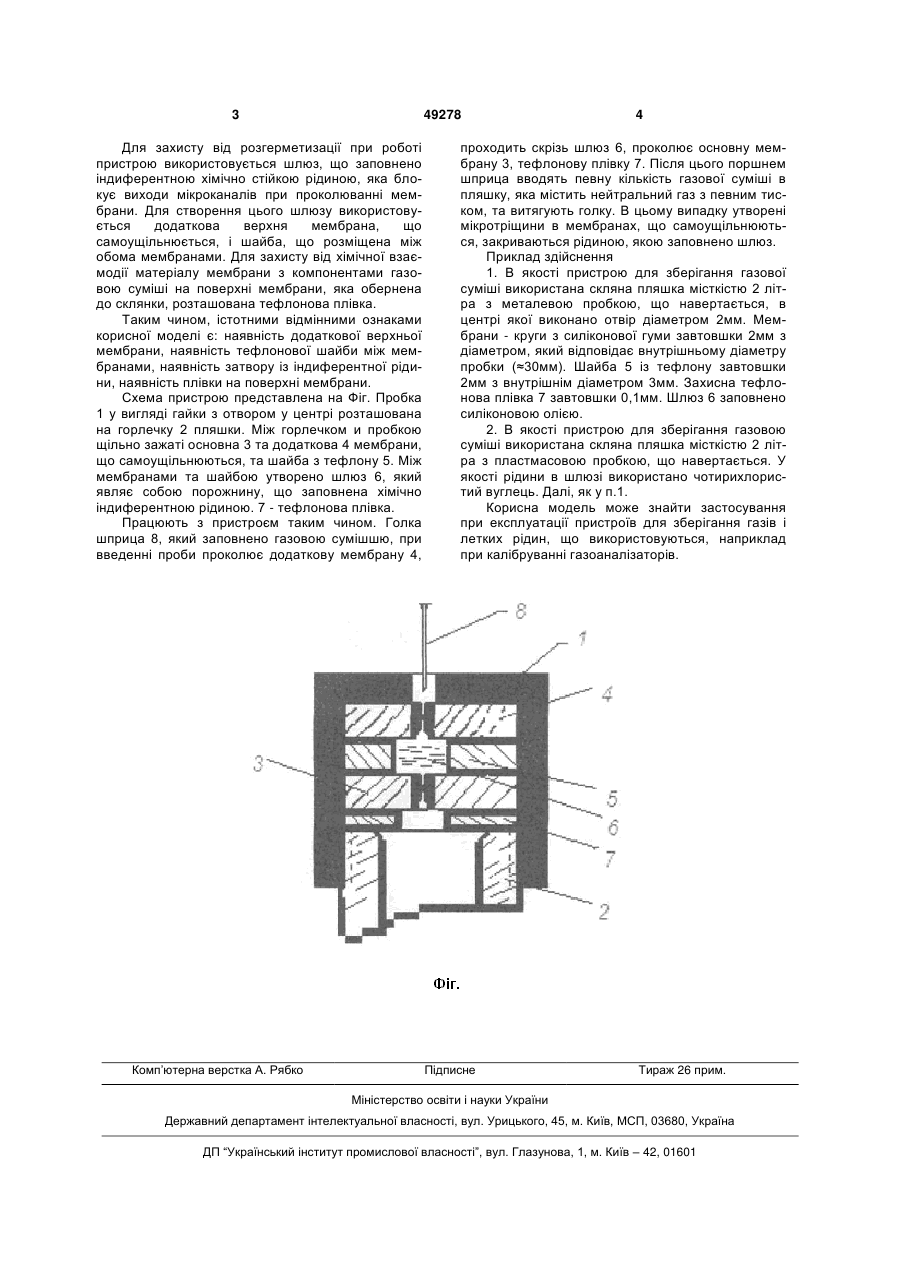

Пристрій для введення проби, який складається з мембрани, що самоущільнюється, яка ущі 3 49278 Для захисту від розгерметизації при роботі пристрою використовується шлюз, що заповнено індиферентною хімічно стійкою рідиною, яка блокує виходи мікроканалів при проколюванні мембрани. Для створення цього шлюзу використовується додаткова верхня мембрана, що самоущільнюється, і шайба, що розміщена між обома мембранами. Для захисту від хімічної взаємодії матеріалу мембрани з компонентами газовою суміші на поверхні мембрани, яка обернена до склянки, розташована тефлонова плівка. Таким чином, істотними відмінними ознаками корисної моделі є: наявність додаткової верхньої мембрани, наявність тефлонової шайби між мембранами, наявність затвору із індиферентної рідини, наявність плівки на поверхні мембрани. Схема пристрою представлена на Фіг. Пробка 1 у вигляді гайки з отвором у центрі розташована на горлечку 2 пляшки. Між горлечком и пробкою щільно зажаті основна 3 та додаткова 4 мембрани, що самоущільнюються, та шайба з тефлону 5. Між мембранами та шайбою утворено шлюз 6, який являє собою порожнину, що заповнена хімічно індиферентною рідиною. 7 - тефлонова плівка. Працюють з пристроєм таким чином. Голка шприца 8, який заповнено газовою сумішшю, при введенні проби проколює додаткову мембрану 4, Комп’ютерна верстка А. Рябко 4 проходить скрізь шлюз 6, проколює основну мембрану 3, тефлонову плівку 7. Після цього поршнем шприца вводять певну кількість газової суміші в пляшку, яка містить нейтральний газ з певним тиском, та витягують голку. В цьому випадку утворені мікротріщини в мембранах, що самоущільнюються, закриваються рідиною, якою заповнено шлюз. Приклад здійснення 1. В якості пристрою для зберігання газової суміші використана скляна пляшка місткістю 2 літра з металевою пробкою, що навертається, в центрі якої виконано отвір діаметром 2мм. Мембрани - круги з силіконової гуми завтовшки 2мм з діаметром, який відповідає внутрішньому діаметру пробки (≈30мм). Шайба 5 із тефлону завтовшки 2мм з внутрішнім діаметром 3мм. Захисна тефлонова плівка 7 завтовшки 0,1мм. Шлюз 6 заповнено силіконовою олією. 2. В якості пристрою для зберігання газовою суміші використана скляна пляшка місткістю 2 літра з пластмасовою пробкою, що навертається. У якості рідини в шлюзі використано чотирихлористий вуглець. Далі, як у п.1. Корисна модель може знайти застосування при експлуатації пристроїв для зберігання газів і летких рідин, що використовуються, наприклад при калібруванні газоаналізаторів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
