Спосіб одержання чорних хромових покриттів
Номер патенту: 49294
Опубліковано: 26.04.2010
Автори: Сокольський Георгій Володимирович, Стадник Ольга Олександрівна, Іванов Сергій Віталійович, Іванова Наталія Дмитрівна, Болдирєв Євген Іванович
Формула / Реферат
Спосіб одержання чорних хромових покриттів з електроліту на основі хромової кислоти, що містить фтор іон та лужний метал, який відрізняється тим, що для зменшення густини струму в електроліт складу, г.л-1: СrО3 - 250-300, HF - 0,2-0,4, додається сіль лужного металу Li2СО3 - 5-10 (умови електролізу: густина струму 20-40 А.дм-2, температура 20-30 °С, час - 10-15 хв), що приводить до економії електроенергії і покращує якість покриття: коефіцієнт світлопоглинання становить a = 0,98-0,985; воно є корозійностійким.
Текст

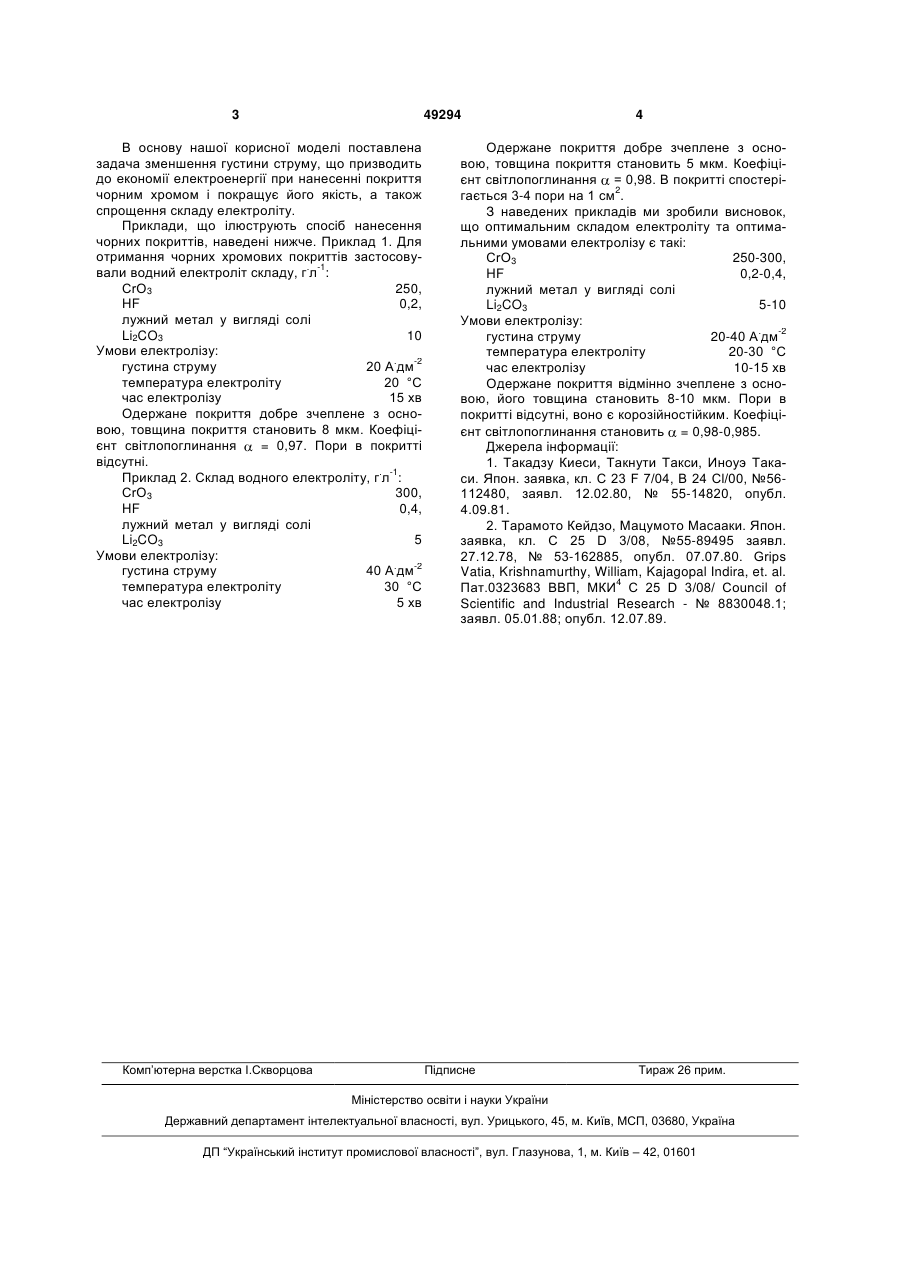

Спосіб одержання чорних хромових покриттів з електроліту на основі хромової кислоти, що міс 3 49294 В основу нашої корисної моделі поставлена задача зменшення густини струму, що призводить до економії електроенергії при нанесенні покриття чорним хромом і покращує його якість, а також спрощення складу електроліту. Приклади, що ілюструють спосіб нанесення чорних покриттів, наведені нижче. Приклад 1. Для отримання чорних хромових покриттів застосовували водний електроліт складу, г.л-1: СrО3 250, HF 0,2, лужний метал у вигляді солі Li2CO3 10 Умови електролізу: густина струму 20 А.дм-2 температура електроліту 20 °С час електролізу 15 хв Одержане покриття добре зчеплене з основою, товщина покриття становить 8 мкм. Коефіцієнт світлопоглинання = 0,97. Пори в покритті відсутні. Приклад 2. Склад водного електроліту, г.л-1: СrО3 300, HF 0,4, лужний метал у вигляді солі Li2CO3 5 Умови електролізу: густина струму 40 А.дм-2 температура електроліту 30 °С час електролізу 5 хв Комп’ютерна верстка І.Скворцова 4 Одержане покриття добре зчеплене з основою, товщина покриття становить 5 мкм. Коефіцієнт світлопоглинання = 0,98. В покритті спостерігається 3-4 пори на 1 см2. З наведених прикладів ми зробили висновок, що оптимальним складом електроліту та оптимальними умовами електролізу є такі: СrО3 250-300, HF 0,2-0,4, лужний метал у вигляді солі Li2CO3 5-10 Умови електролізу: густина струму 20-40 А.дм-2 температура електроліту 20-30 °С час електролізу 10-15 хв Одержане покриття відмінно зчеплене з основою, його товщина становить 8-10 мкм. Пори в покритті відсутні, воно є корозійностійким. Коефіцієнт світлопоглинання становить = 0,98-0,985. Джерела інформації: 1. Такадзу Киеси, Такнути Такси, Иноуэ Такаси. Япон. заявка, кл. С 23 F 7/04, В 24 Cl/00, №56112480, заявл. 12.02.80, № 55-14820, опубл. 4.09.81. 2. Тарамото Кейдзо, Мацумото Масааки. Япон. заявка, кл. С 25 D 3/08, №55-89495 заявл. 27.12.78, № 53-162885, опубл. 07.07.80. Grips Vatia, Krishnamurthy, William, Kajagopal Indira, et. al. Пат.0323683 ВВП, МКИ4 С 25 D 3/08/ Council of Scientific and Industrial Research - № 8830048.1; заявл. 05.01.88; опубл. 12.07.89. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing black chromium coatings
Автори англійськоюBoldyrev Yevhen Ivanovych, Ivanova Natalia Dmytrivna, Stadnyk Olha Oleksandrivna, Ivanov Serhii Vitaliiovych, Sokolskyi Heorhii Volodymyrovych
Назва патенту російськоюСпособ получения черных хромовых покрытий
Автори російськоюБолдырев Евгений Иванович, Иванова Наталья Дмитриевна, Стадник Ольга Александровна, Иванов Сергей Витальевич, Сокольский Георгий Владимирович
МПК / Мітки
МПК: C25D 3/00
Мітки: хромових, спосіб, чорних, одержання, покриттів
Код посилання
<a href="https://ua.patents.su/2-49294-sposib-oderzhannya-chornikh-khromovikh-pokrittiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання чорних хромових покриттів</a>
Спосіб одержання чорних молібденових покриттів
Номер патенту: 46549
Опубліковано: 25.12.2009
Автори: Стадник Ольга Олександрівна, Іванов Сергій Віталійович, Болдирєв Євген Іванович, Сокольський Георгій Володимирович, Іванова Наталія Дмитрівна
МПК: C25D 3/00
Мітки: молібденових, покриттів, одержання, чорних, спосіб
Формула / Реферат:
Спосіб одержання чорних молібденових покриттів з водного електроліту на основі молібдату амонію, який відрізняється тим, що для збільшення різноманітності матеріалів для нанесення покриття (різні сталі, нікель, алюміній) в електроліт вводиться фтористоводнева кислота і електроліз ведуть при кімнатній температурі (18-25 °С), густинах струму 1-3 А.дм-2, час електролізу 15-20 хв.;склад електроліту, г.л-1: молібдат амонію...
Спосіб нанесення внутрішніх термостійких нікель-хромових покриттів
Номер патенту: 42734
Опубліковано: 27.07.2009
Автори: Дон Юрій Олександрович, Крівцова Ірина Павлівна, Лівшиц Абрам Борисович
МПК: C25D 3/56
Мітки: внутрішніх, покриттів, термостійких, нікель-хромових, нанесення, спосіб
Формула / Реферат:
Спосіб нанесення термостійкого двошарового нікель-хромового покриття на металеві деталі, який включає на першому етапі осадження на деталь попереднього шару нікелевого покриття в нікелевому електроліті, потім на другому етапі здійснюють осадження на шар нікелевого покриття шару хромового покриття в хромовому електроліті, який відрізняється тим, що на обох етапах використовують платинований титановий анод.
Спосіб одержання оксидних покриттів на титані та його сплавах
Номер патенту: 89526
Опубліковано: 10.02.2010
Автори: Ведь Марина Віталіївна, Сахненко Микола Дмитрович, Богоявленська Олена Володимирівна, Ярошок Тамара Петрівна
МПК: C25D 11/02
Мітки: покриттів, спосіб, одержання, титані, сплавах, оксидних
Формула / Реферат:
Спосіб одержання оксидних покриттів на титані та його сплавах шляхом анодування мікродуговим способом, який відрізняється тим, що анодування здійснюють в гальваностатичному режимі при напрузі 100-140 В, температурі 20-25 °С, впродовж 30-60 хвилин при густині струму 1,0-7,0 А/дм2, з електроліту, що містить дифосфат лужного металу та катіон і/або оксоаніон співосаджуваного металу при такому співвідношенні компонентів, г/л: ...
Спосіб одержання метал-фулеритових електролітичних покриттів
Номер патенту: 80783
Опубліковано: 25.10.2007
Автори: Козлов Валентин Михайлович, Пройдак Юрій Сергійович, Кленіна Світлана Яківна, Хлинцев Віктор Прохорович
МПК: C25D 9/00, C22C 1/10, C25D 3/02
Мітки: покриттів, спосіб, одержання, метал-фулеритових, електролітичних
Формула / Реферат:
Спосіб одержання метал-фулеритових електролітичних покриттів, який включає електролітичне осадження металів з електролітів, що містять водні розчини солей металів, з додаванням до них дисперсних часток фулеритів, який відрізняється тим, що дисперсні частки фулеритів одержують висалюванням - шляхом додавання спирту до органічного розчину фулеренів, який поміщають у додаткову ємність без дна, при цьому дисперсні частки фулеритів надходять у...
Спосіб ущільнення гальванічних хромових покриттів
Номер патенту: 19338
Опубліковано: 25.12.1997
Автори: Козлов Володимир Михайлович, Османов Володимир Абібович, Патрушев Олександр Михайлович, Данилов Фелікс Йосипович, Панасенко Станіслав Афанасійович, Ісаєнков Євген Вікторович, Грищук Володимир Іванович, Додатков Сергій Анатолійович
МПК: C25D 5/24
Мітки: гальванічних, ущільнення, покриттів, спосіб, хромових
Формула / Реферат:
Изобретение относится к технологии нанесения функциональных гальванических покрытий и может найти применение в энергетическом машиностроении для обеспечения жаростойкости (стойкости к высокотемпературному окислению) хромовых покрытий.Известен способ уплотнения газотермических покрытий [1], в котором для уменьшения пористости газотермических покрытий используется термообработка, пропитка слоя с термообработкой или оплавление слоя. При...
Попередній патент: Спосіб очистки води від нафтопродуктів
Наступний патент: Спосіб визначення площі тріщин, що утворюються в матеріалах
Випадковий патент: Барабан шахтної піднімальної машини
