Барабан шахтної піднімальної машини

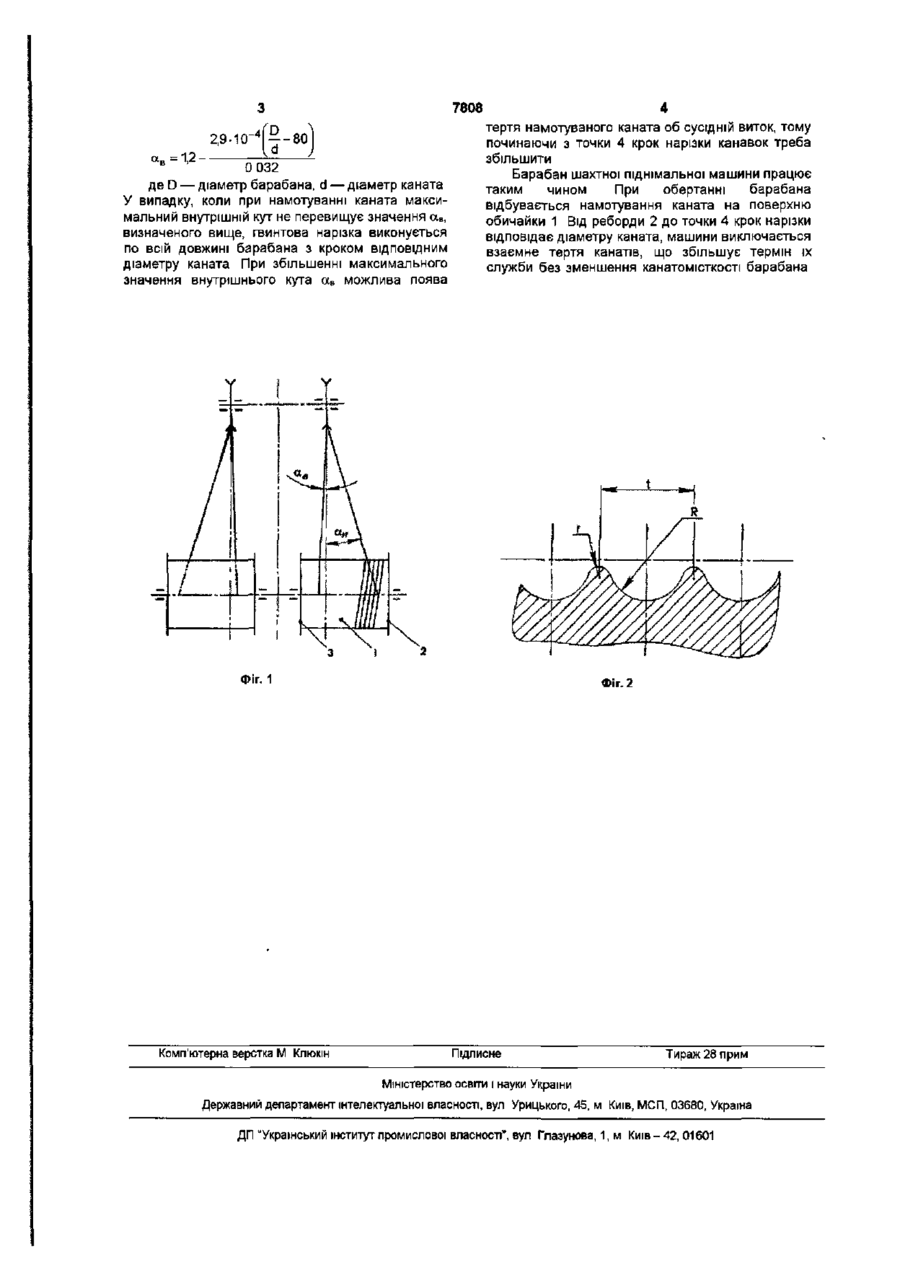

Барабан шахтної піднімальної машини, який містить обичайку з гвинтовою нарізкою і ребордами по краях, який відрізняється тим, що гвинтова нарізка має канавку з радіусом дна R , ВІДПОВІДНИМ радіусу нового каната, радіусом округлення гребінця г, ВІДПОВІДНИМ діаметру дроту зовнішнього шару сталки каната, крок гвинтової нарізки t відповідає діаметру нового каната на ДІЛЯНЦІ від торця обичайки до точки, у якій внутрішній кут відхилення каната не більше Корисна модель відноситься до підйомнотранспортних машин, а саме до барабанів шахтних підйомних установок Відома шахтна підйомна установка з однобарабанною піднімальною машиною [Шахтні електричні лебідки і піднімальні машини /Димашко А Д та ш - М Надра, 1973 - С 22, рис 9,10] у який крок намотування t каната на барабан дорівнює t=d+E, де d - діаметр каната, Е - зазор, прийнятий із розрахунку недопущення тертя намотуваного на барабан каната об сусідній виток, що лежить на барабані при внутрішніх кутах відхилення а в Недолік - зменшення канатомісткості барабана Найбільш близьким технічним рішенням є барабан шахтної піднімальної машини [а с SU 1039849 кл У66В 15/06, 1983р ] Барабан шахтної піднімальної машини містить обичайку з гвинтовою нарізкою і ребордами по краях, при цьому гвинтова нарізка на ДІЛЯНЦІ обичайки від точки закріплення каната до точки, в якій кут відхилення каната дорівнює куту нарізки, виконана з кроком рівним діаметру каната Недолік - недостатня канатомісткість барабана шахтної піднімальної машини В основі корисної моделі лежить задача вдосконалення барабана шахтної піднімальної машини, у якій шляхом іншого співвідношення конструктивних параметрів досягається збільшення канатомісткості без збільшення габаритів і, за рахунок цього, поліпшуються експлуатаційні характеристики Задача вирішується за рахунок того, що у відомому барабані шахтної піднімальної машини, який включає обичайку з гвинтовою нарізкою і ребордами по краях, ВІДПОВІДНО до корисної моделі гвинтова нарізка має канавку з радіусом дна R ВІДПОВІДНИМ радіусу нового каната, радіусом скруглення гребінця г ВІДПОВІДНИМ діаметру дроту зовнішнього шару сталки каната, крок гвинтової нарізки t відповідає діаметру нового каната на ДІЛЯНЦІ від торця обичайки до точки, у якій внутрішній кут відхилення каната не більше 2,9 1 0 - 4 ' D -80 а„=1,2 0,032 де D - діаметр барабана, d - діаметр каната D -80 2,9-10" = 1,20 032 де D - діаметр барабана, d- діаметр каната На фіг 1 зображений барабан шахтної піднімальної машини (загальний вид), на фіг 2 профіль канавки гвинтової нарізки Барабан шахтної піднімальної машини (фіг 1) містить у собі обичайку 1 з ребордами 2 і 3 На поверхні обичайки виконана гвинтова нарізка (фіг 2) з канавкою, у якої радіус дна R відповідає радіусу нового каната, радіус скруглення гребінця г відповідає діаметру дроту зовнішнього шару сталки каната Від реборди 2 до точки 4 гвинтова нарізка виконана з кроком / меншим стандартного і ВІДПОВІДНИМ діаметру нового каната У точці 4 внутрішній кут відхилення каната не більше 00 о 00 7808 = 1,2- 0 032 де D — діаметр барабана, d —діаметр каната У випадку, коли при намотуванні каната максимальний внутрішній кут не перевищує значення а„, визначеного вище, гвинтова нарізка виконується по всій довжині барабана з кроком ВІДПОВІДНИМ діаметру каната При збільшенні максимального значення внутрішнього кута осв можлива поява тертя намотуваного каната об сусідній виток, тому починаючи з точки 4 крок нарізки канавок треба збільшити Барабан шахтної піднімальної машини працює таким чином При обертанні барабана відбувається намотування каната на поверхню обичайки 1 Від реборди 2 до точки 4 крок нарізки відповідає діаметру каната, машини виключається взаємне тертя канатів, що збільшує термін їх служби без зменшення канатомісткості барабана Фіг. 1 Комп'ютерна верстка М Кпкжін Фіг. 2 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
