Пристрій для приготування технічної піни

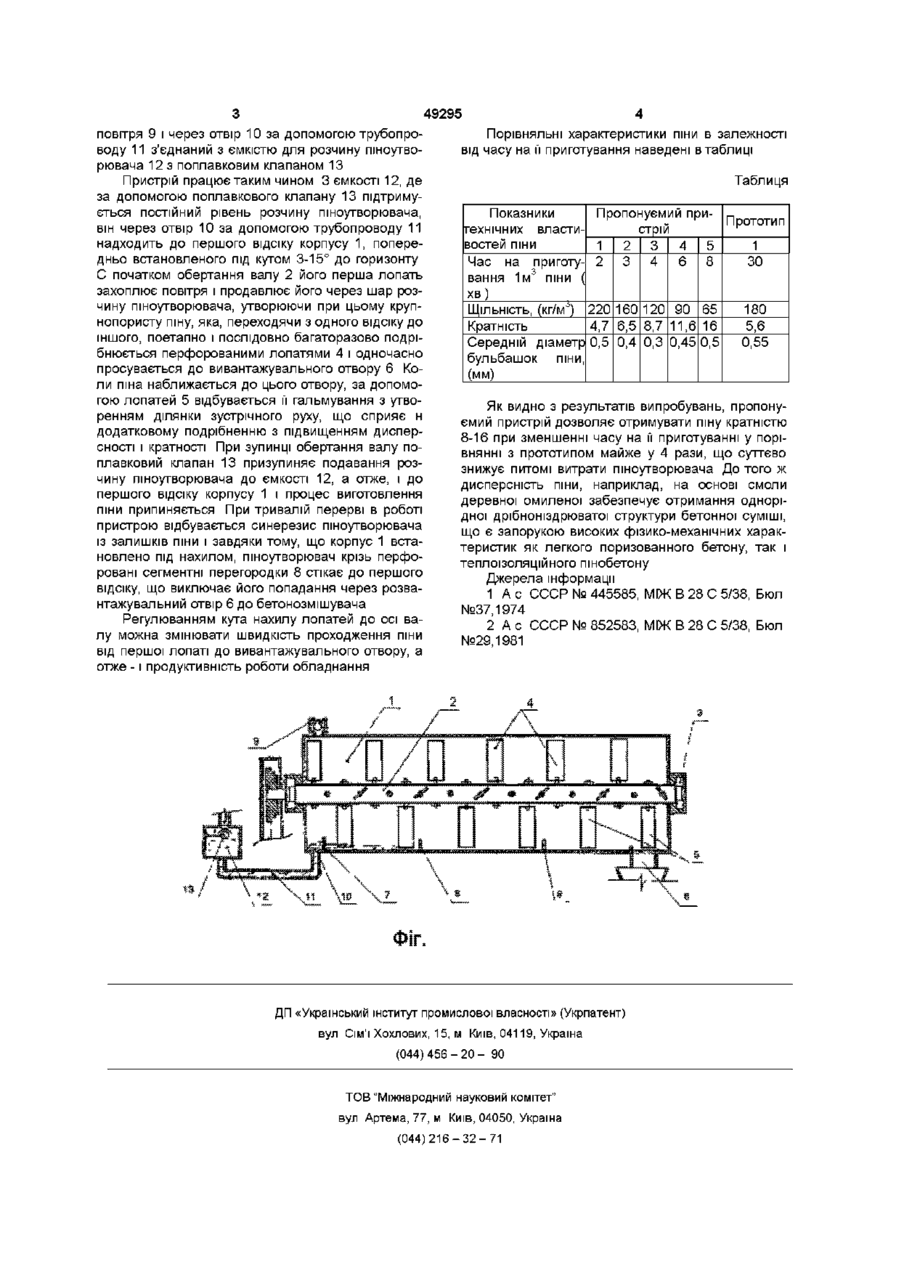

Пристрій для приготування технічної піни, що містить циліндричний корпус з коаксіально розта Винахід належить до промисловості будівельних матеріалів, а саме - до пристроїв для приготування технічної піни і може бути використаний при виготовленні ніздрюватих і поризованих бетонів Відомий пристрій для приготування технічної піни [1], що містить відцентровий насос, з'єднаний всмоктувальними і нагнітальними трубопроводами з робочим баком, причому у всмоктувальний трубопровід перед відцентровим насосом введена трубка підсмоктування атмосферного повітря, а на КІНЦІ нагнітального трубопроводу в робочому баці змонтоване розбризкувальне пристосування, яке виконане у вигляді упорної чашки з відбійним конусом Найбільш близьким до пропонуємого є піногенератор [2], що містить ємкість для розчину пшоутворювача, в якій розміщений перфорований на КІНЦІ патрубок, циліндричний корпус, обладнаний пристосуванням для підведення стиснутого повітря та пристроєм для перемішування, виконаний у вигляді трубчастого розсікача з вільно встановленими на коаксіальній йому осі лопатями Недоліками наведених пристроїв є ЦИКЛІЧНІСТЬ їх роботи, що суттєво впливає на продуктивність процесу, недостатньо висока якість отримуємої піни, а також те, що навіть незначне підвищення в'язкості ПІНИ може призводити до зупинки обладнання В основу винаходу поставлена задача удосконалення пристрою для приготування технічної піни, в якому особливості конструктивного виконання його основних елементів дозволять отримувати шованим у ньому лопатевим пристроєм для перемішування, обладнаний пристосуванням для підведення стиснутого повітря та з'єднаний з ємкістю для розчину пшоутворювача, який відрізняється тим, що циліндричний корпус виконаний горизонтальним і розділений на ВІДСІКИ сегментними перегородками, перша з яких-суцільна, а інші-перфоровані, окрім того, пристрій для перемішування виконаний у вигляді розташованого по всій довжині корпусу вала, лопаті якого перфоровані і жорстко закріплені під заданим кутом до його осі з утворенням двох зустрічних гвинтових ЛІНІЙ високоякісну піну будь якої в'язкості, зробити сам процес безперервним і тим самим суттєво підвищити продуктивність обладнання Означена задача вирішується за рахунок того, що у пристрої для приготування технічної піни, який містить циліндричний корпус з коксіально розташованим у ньому лопатевим пристроєм для перемішування, обладнаний пристосування для підведення стиснутого повітря та з'єднаний з ємкістю для розчину піноутворювача, згідно з винаходом, циліндричний корпус виконаний горизонтальним і розділений на ВІДСІКИ сегментними перегородками, перша з яких суцільна, а ІНШІ перфоровані, окрім того, пристрій для перемішування виконаний у вигляді розташованого по всій довжині корпусу валу, лопаті якого перфоровані і жорстоко закріплені під заданим кутом до його осі з утворенням двох зустрічних гвинтових ЛІНІЙ Суть запропонованого винаходу пояснюється малюнком, де у розрізі зображено загальний вигляд пристрою Пристрій для приготування технічної піни містить циліндричний корпус 1 з коксіально розташованим по всій його довжині валом 2, встановленим у підшипникових вузлах 3, на якому під кутом до його осі жорстко закріплені лопаті 4, що утворюють подавальну гвинтову ЛІНІЮ І лопаті 5, розташовані біля вивантажуваного отвору 6 з утворенням гвинтової лінії, що є зустрічною подавальній Корпус 1 розділений на ВІДСІКИ сегментними перегородками суцільною 7 (перший ВІДСІК) та перфорованими 8, обладнаний пристроєм для підведення стиснутого ю 49295 повітря 9 і через отвір 10 за допомогою трубопроводу 11 з'єднаний з ємкістю для розчину піноутворювача 12 з поплавковим клапаном 13 Пристрій працює таким чином 3 ємкості 12, де за допомогою поплавкового клапану 13 підтримується постійний рівень розчину піноутворювача, він через отвір 10 за допомогою трубопроводу 11 надходить до першого відсіку корпусу 1, попередньо встановленого під кутом 3-15° до горизонту С початком обертання валу 2 його перша лопать захоплює повітря і продавлює його через шар розчину піноутворювача, утворюючи при цьому крупнопористу піну, яка, переходячи з одного відсіку до іншого, поетапно і послідовно багаторазово подрібнюється перфорованими лопатями 4 і одночасно просувається до вивантажувального отвору 6 Коли піна наближається до цього отвору, за допомогою лопатей 5 відбувається її гальмування з утворенням ділянки зустрічного руху, що сприяє н додатковому подрібненню з підвищенням дисперсності і кратності При зупинці обертання валу поплавковий клапан 13 призупиняє подавання розчину піноутворювача до ємкості 12, а отже, і до першого відсіку корпусу 1 і процес виготовлення піни припиняється При тривалій перерві в роботі пристрою відбувається синерезис піноутворювача із залишків піни і завдяки тому, що корпус 1 встановлено під нахилом, піноутворювач крізь перфоровані сегментні перегородки 8 стікає до першого відсіку, що виключає його попадання через розвантажувальний отвір 6 до бетонозмішувача Регулюванням кута нахилу лопатей до осі валу можна змінювати швидкість проходження піни від першої лопаті до вивантажувального отвору, а отже -1 продуктивність роботи обладнання Порівняльні характеристики піни в залежності від часу на її приготування наведені в таблиці Таблиця Показники Пропонуємий приПрототип технічних властистрій востей ПІНИ 1 2 3 4 5 1 Час на приготу- 2 3 4 6 8 ЗО вання 1м3 піни ( хв) 5 ЩІЛЬНІСТЬ, (КГ/М' ) 220 160 120 90 65 Кратність 4,7 6,5 8,7 11,6 16 Середній діаметр 0,5 0,4 0,3 0,45 0,5 бульбашок піни, (мм) 180 5,6 0,55 Як видно з результатів випробувань, пропонуємий пристрій дозволяє отримувати піну кратністю 8-16 при зменшенні часу на її приготуванні у порівнянні з прототипом майже у 4 рази, що суттєво знижує питомі витрати піноутворювача До того ж дисперсність піни, наприклад, на основі смоли деревної омиленої забезпечує отримання однорідної дрібноніздрюватої структури бетонної суміші, що є запорукою високих фізико-механічних характеристик як легкого поризованного бетону, так і теплоізоляційного пінобетону Джерела інформації 1 А с СССР № 445585, МІЖ В 28 С 5/38, Бюл №37,1974 2 А с СССР № 852583, МІЖ В 28 С 5/38, Бюл №29,1981 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
