Пристрій для тонкого видаляння пилу та очищення вихідних газів

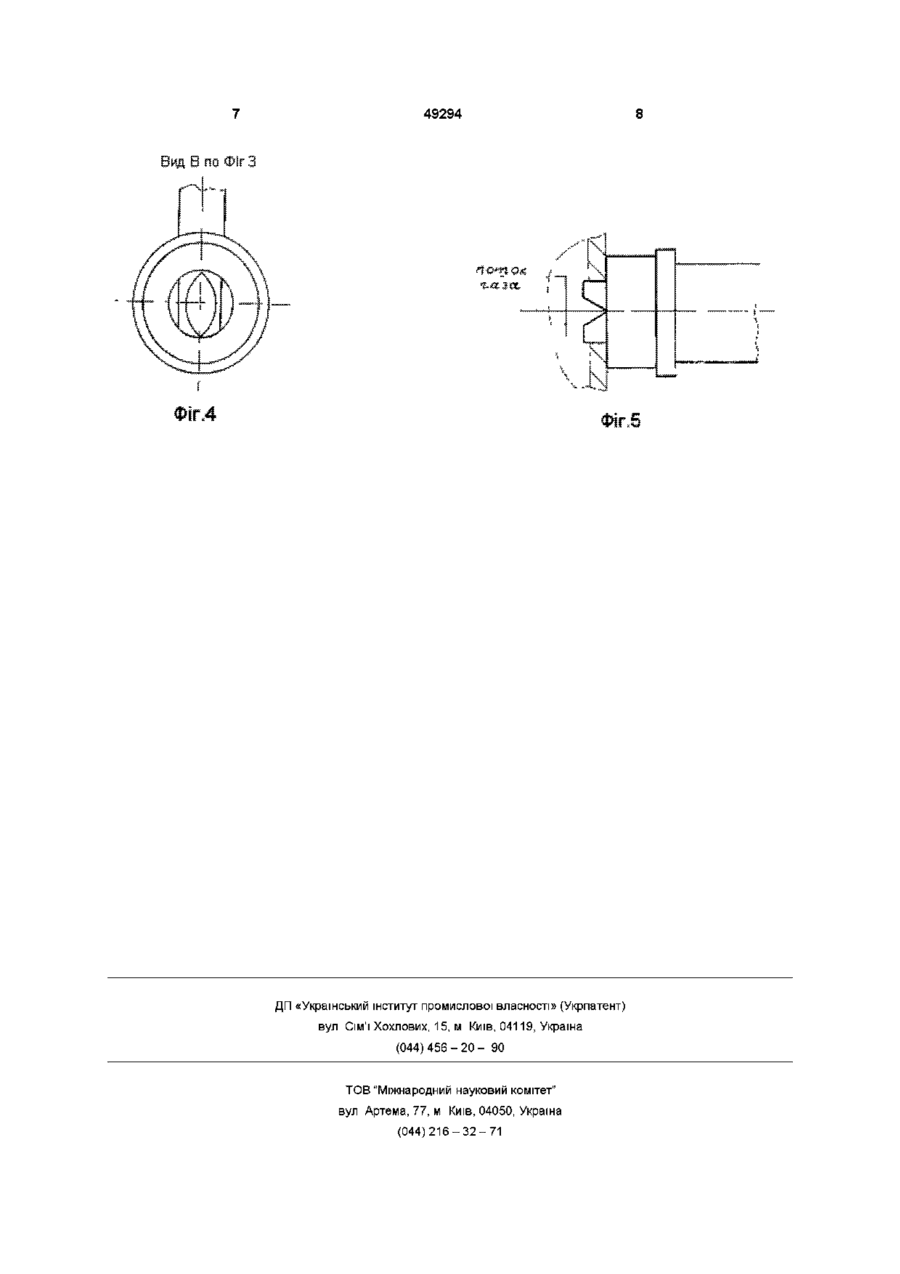

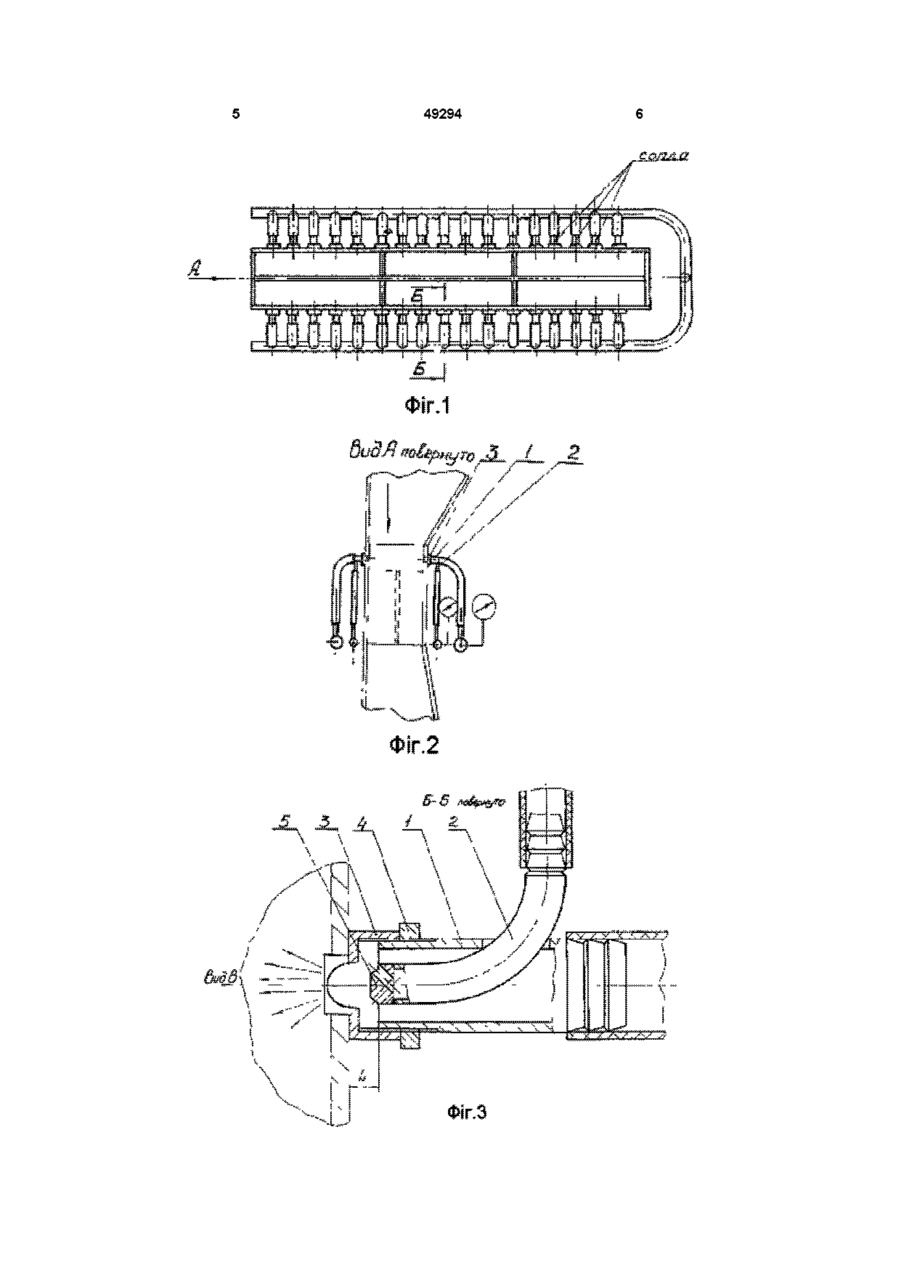

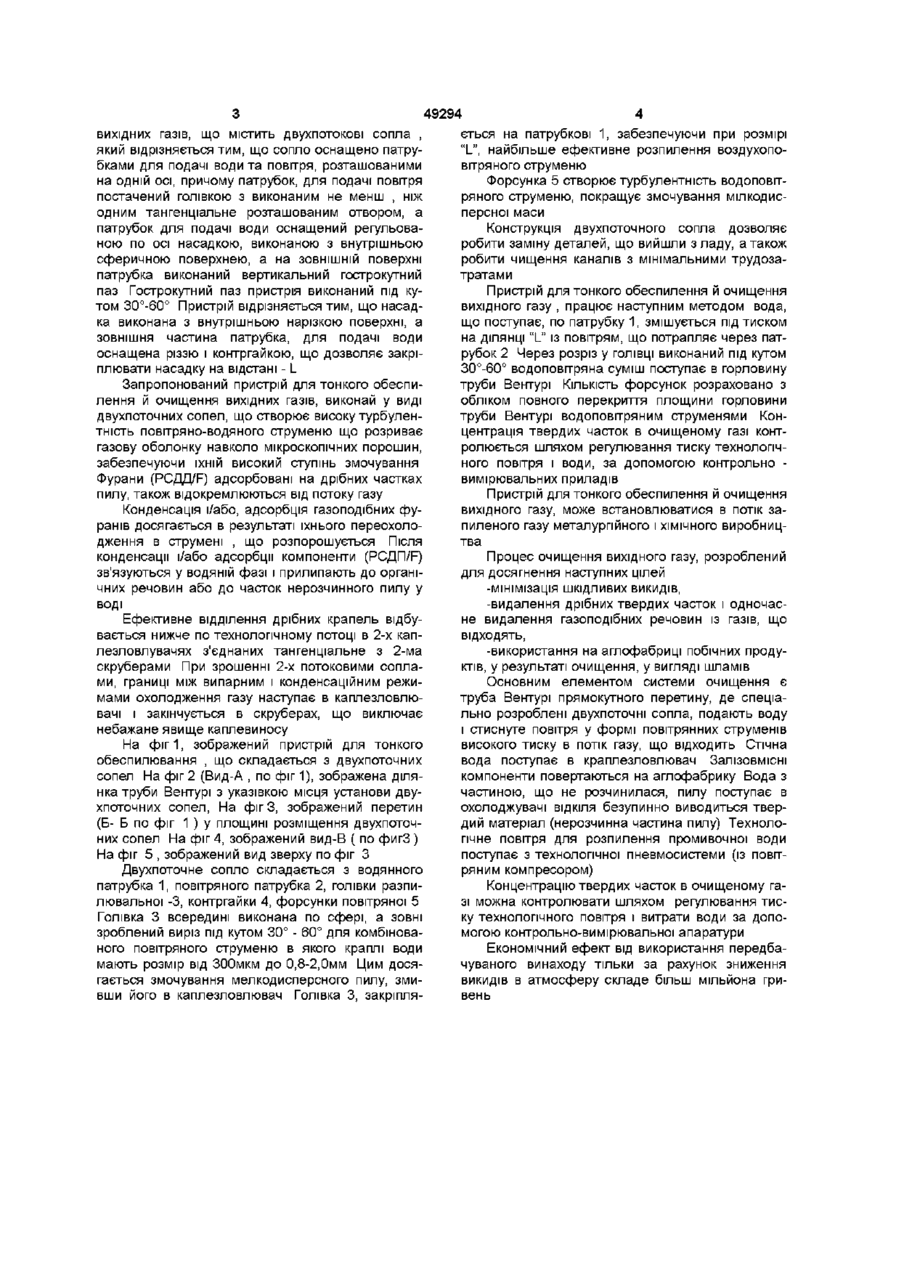

1 Пристрій для тонкого видаляння пилу та очищення вихідних газів, що містить двопотокові сопла, який відрізняється тим, що сопло оснаще Винахід відноситься до області чорної металурги, зокрема до систем забезпечення видалення з димових газів субмікронних твердих часток пилу і шкідливих компонентів складу газу, включаючи НСІ, HF, SO, диоксіни, фурани (РСДД/F) /і важкі метали/, на аглофабриках ВІДОМІ способи очищення газу на аглофабриках По існуючій схемі очищення аглоромеційний газ після колектора поступає в батарейні циклони, потім у скрубери мокрого очищення й у димар Дана схема не дозволяє робити тонке очищення газів , що відходять ВІДОМІ способи очищення вихідних агломераційних газів, від твердих часток і шкідливих компонентів газів методом адсорбції, сухого очищення за допомогою злектрофільтрів, протиструмнимими форсуночними скруберами (див Пилевловлення й очищення газів авт Гордон ГМ і Питсахов И Л - М Металургія, 1968 р , Захист повітряного басейну при спалюванні палива Авт Сеная ІЯ ,1988 р, Новини чорної металургії за кордоном, №1/21/2000р) Недоліком електрофільтрів є великі капітальні но патрубками для подачі води та повітря, розташованими на одній осі, причому патрубок для подачі повітря оснащений голівкою з виконаним не менше, ніж одним, тангенціально розташованим отвором, а патрубок для подачі води оснащений регульованою по осі насадкою, виконаною з внутрішньою сферичною поверхнею, а на ЗОВНІШНІЙ поверхні патрубка виконаний вертикальний гострокутний паз 2 Пристрій за п 1, який відрізняється, тим, що гострокутний паз виконаний під кутом 30°-60° 3 Пристрій за пп 1, 2, який відрізняється тим, що насадка виконана з внутрішньою нарізкою поверхні, а зовнішня частина патрубка для подачі води оснащена різзю і контргайкою, що дозволяє закріплювати насадку на відстані L витрати і неможливості очищення газоповітряної суміші від газів У якості прототипу розглядається спосіб очищення газів і пиловловлення, наприклад "Пиловловлення й очищення газів у чорній металурги" (див М Я Ю д а ш к ш - М Металургія, 1984 р ) Система очищення, описана у вищевказаному джерелі, не забезпечує надійне змочування мілкодисперсного пилу в газах, що відходять, і їхнє видалення (Прийнятий за прототип) Недоліком системи зрошення та очищення вихідних газів , від пилу в тому, що мілкодисперстний пил, має низький ступінь змочування, а тому він іде в атмосферу разом з газами, через наявних навколо мікроскопічних порошин газової оболонки, що перешкоджають м змочуванню Недоліком злектрофільтрів - великі капітальні витрати і неможливість очищення від газів Завдання поставлене перед авторами полягає втому, щоб мілкодисперсний пил, який має низьку ступінь змочування, після очищення димових газів, не йшов в атмосферу Поставлене завдання вирішується тим, що пристрій для тонкого видалення пилу та очищення 49294 вихідних газів, що містить двухпотокові сопла , який відрізняється тим, що сопло оснащено патрубками для подачі води та повітря, розташованими на одній осі, причому патрубок, для подачі повітря постачений голівкою з виконаним не менш , ніж одним тангенціальне розташованим отвором, а патрубок для подачі води оснащений регульованою по осі насадкою, виконаною з внутрішньою сферичною поверхнею, а на ЗОВНІШНІЙ поверхні патрубка виконаний вертикальний гострокутний паз Гострокутний паз пристрія виконаний під кутом 30°-60° Пристрій відрізняється тим, що насадка виконана з внутрішньою нарізкою поверхні, а зовнішня частина патрубка, для подачі води оснащена різзю і контргайкою, що дозволяє закріплювати насадку на відстані - L Запропонований пристрій для тонкого обеспилення й очищення вихідних газів, виконай у виді двухпоточних сопел, що створює високу турбулентність повітряно-водяного струменю що розриває газову оболонку навколо мікроскопічних порошин, забезпечуючи їхній високий ступінь змочування Фурани (РСДД/F) адсорбовані на дрібних частках пилу, також відокремлюються від потоку газу Конденсація і/або, адсорбція газоподібних фуранів досягається в результаті їхнього переохолодження в струмені , що розпорошується Після конденсації і/або адсорбції компоненти (РСДП/F) зв'язуються у водяній фазі і прилипають до органічних речовин або до часток нерозчинного пилу у воді Ефективне відділення дрібних крапель відбувається нижче по технологічному потоці в 2-х каплезловлувачях з'єднаних тангенціальне з 2-ма скруберами При зрошенні 2-х потоковими соплами, границі між випарним і конденсаційним режимами охолодження газу наступає в каплезловлювачі і закінчується в скруберах, що виключає небажане явище каплевиносу На фіг1, зображений пристрій для тонкого обеспилювання , що складається з двухпоточних сопел На фіг 2 (Вид-А , по фіг 1), зображена ділянка труби Вентурі з указівкою місця установи двухпоточних сопел, На фіг 3, зображений перетин (Б- Б по фіг 1 ) у площині розміщення двухпоточних сопел На фіг 4, зображений вид-В ( по фигЗ ) На фіг 5 , зображений вид зверху по фіг З Двухпоточне сопло складається з водянного патрубка 1, повітряного патрубка 2, голівки разпилювальної -3, контргайки 4, форсунки повітряної 5 Голівка 3 всередині виконана по сфері, а зовні зроблений виріз під кутом 30° - 60° для комбінованого повітряного струменю в якого краплі води мають розмір від ЗООмкм до 0,8-2,0мм Цим досягається змочування мелкодисперсного пилу, змивши його в каплезловлювач Голівка 3, закріпля ється на патрубкові 1, забезпечуючи при розмірі "І_", найбільше ефективне розпилення воздухоповітряного струменю Форсунка 5 створює турбулентність водоповітряного струменю, покращує змочування мілкодисперсної маси Конструкція двухпоточного сопла дозволяє робити заміну деталей, що вийшли з ладу, а також робити чищення каналів з мінімальними трудозатратами Пристрій для тонкого обеспилення й очищення вихідного газу , працює наступним методом вода, що поступає, по патрубку 1, змішується під тиском на ДІЛЯНЦІ "І_" із повітрям, що потрапляє через патрубок 2 Через розріз у ГОЛІВЦІ виконаний під кутом 30°-60° водоповітряна суміш поступає в горловину труби Вентурі КІЛЬКІСТЬ форсунок розраховано з обліком повного перекриття площини горловини труби Вентурі водоповітряним струменями Концентрація твердих часток в очищеному газі контролюється шляхом регулювання тиску технологічного повітря і води, за допомогою контрольно вимірювальних приладів Пристрій для тонкого обеспилення й очищення вихідного газу, може встановлюватися в потік запиленого газу металургійного і ХІМІЧНОГО виробництва Процес очищення вихідного газу, розроблений для досягнення наступних цілей -мінімізація шкідливих викидів, -видалення дрібних твердих часток і одночасне видалення газоподібних речовин із газів, що відходять, -використання на аглофабриці побічних продуктів, у результаті очищення, у вигляді шламів Основним елементом системи очищення є труба Вентурі прямокутного перетину, де спеціально розроблені двухпоточні сопла, подають воду і стиснуте повітря у формі повітрянних струменів високого тиску в потік газу, що відходить Стічна вода поступає в краплезловлювач Залізовмісні компоненти повертаються на аглофабрику Вода з частиною, що не розчинилася, пилу поступає в охолоджувачі ВІДКІЛЯ безупинно виводиться твердий матеріал (нерозчинна частина пилу) Технологічне повітря для розпилення промивочної води поступає з технологічної пневмосистеми (із повітряним компресором) Концентрацію твердих часток в очищеному газі можна контролювати шляхом регулювання тиску технологічного повітря і витрати води за допомогою контрольно-вимірювальної апаратури Економічний ефект від використання передбачуваного винаходу тільки за рахунок зниження викидів в атмосферу складе більш мільйона гривень 49294 49294 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
