Висівний апарат сівалки

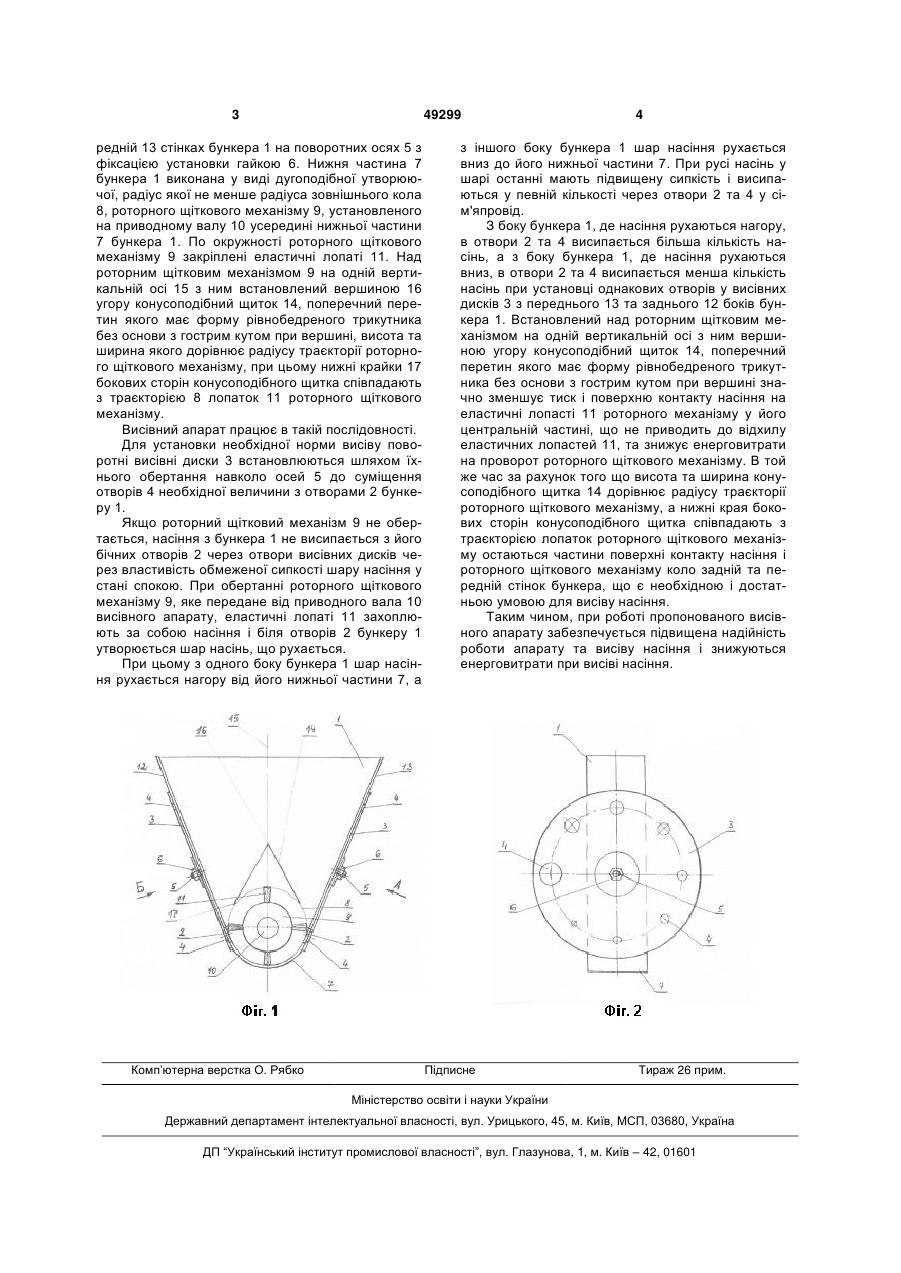

Висівний апарат сівалки, що містить прямокутний конусоподібний бункер для насіння, нижня пластина якого виконана у вигляді дугоподібної твірної, два отвори та два висівних диски на задній 3 49299 редній 13 стінках бункера 1 на поворотних осях 5 з фіксацією установки гайкою 6. Нижня частина 7 бункера 1 виконана у виді дугоподібної утворюючої, радіус якої не менше радіуса зовнішнього кола 8, роторного щіткового механізму 9, установленого на приводному валу 10 усередині нижньої частини 7 бункера 1. По окружності роторного щіткового механізму 9 закріплені еластичні лопаті 11. Над роторним щітковим механізмом 9 на одній вертикальній осі 15 з ним встановлений вершиною 16 угору конусоподібний щиток 14, поперечний перетин якого має форму рівнобедреного трикутника без основи з гострим кутом при вершині, висота та ширина якого дорівнює радіусу траєкторії роторного щіткового механізму, при цьому нижні крайки 17 бокових сторін конусоподібного щитка співпадають з траєкторією 8 лопаток 11 роторного щіткового механізму. Висівний апарат працює в такій послідовності. Для установки необхідної норми висіву поворотні висівні диски 3 встановлюються шляхом їхнього обертання навколо осей 5 до суміщення отворів 4 необхідної величини з отворами 2 бункеру 1. Якщо роторний щітковий механізм 9 не обертається, насіння з бункера 1 не висипається з його бічних отворів 2 через отвори висівних дисків через властивість обмеженої сипкості шару насіння у стані спокою. При обертанні роторного щіткового механізму 9, яке передане від приводного вала 10 висівного апарату, еластичні лопаті 11 захоплюють за собою насіння і біля отворів 2 бункеру 1 утворюється шар насінь, що рухається. При цьому з одного боку бункера 1 шар насіння рухається нагору від його нижньої частини 7, а Комп’ютерна верстка О. Рябко 4 з іншого боку бункера 1 шар насіння рухається вниз до його нижньої частини 7. При русі насінь у шарі останні мають підвищену сипкість і висипаються у певній кількості через отвори 2 та 4 у сім'япровід. З боку бункера 1, де насіння рухаються нагору, в отвори 2 та 4 висипається більша кількість насінь, а з боку бункера 1, де насіння рухаються вниз, в отвори 2 та 4 висипається менша кількість насінь при установці однакових отворів у висівних дисків 3 з переднього 13 та заднього 12 боків бункера 1. Встановлений над роторним щітковим механізмом на одній вертикальній осі з ним вершиною угору конусоподібний щиток 14, поперечний перетин якого має форму рівнобедреного трикутника без основи з гострим кутом при вершині значно зменшує тиск і поверхню контакту насіння на еластичні лопасті 11 роторного механізму у його центральній частині, що не приводить до відхилу еластичних лопастей 11, та знижує енерговитрати на проворот роторного щіткового механізму. В той же час за рахунок того що висота та ширина конусоподібного щитка 14 дорівнює радіусу траєкторії роторного щіткового механізму, а нижні края бокових сторін конусоподібного щитка співпадають з траєкторією лопаток роторного щіткового механізму остаються частини поверхні контакту насіння і роторного щіткового механізму коло задній та передній стінок бункера, що є необхідною і достатньою умовою для висіву насіння. Таким чином, при роботі пропонованого висівного апарату забезпечується підвищена надійність роботи апарату та висіву насіння і знижуються енерговитрати при висіві насіння. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
