Пневмоімпульсний висівний апарат сівалки для точного землеробства

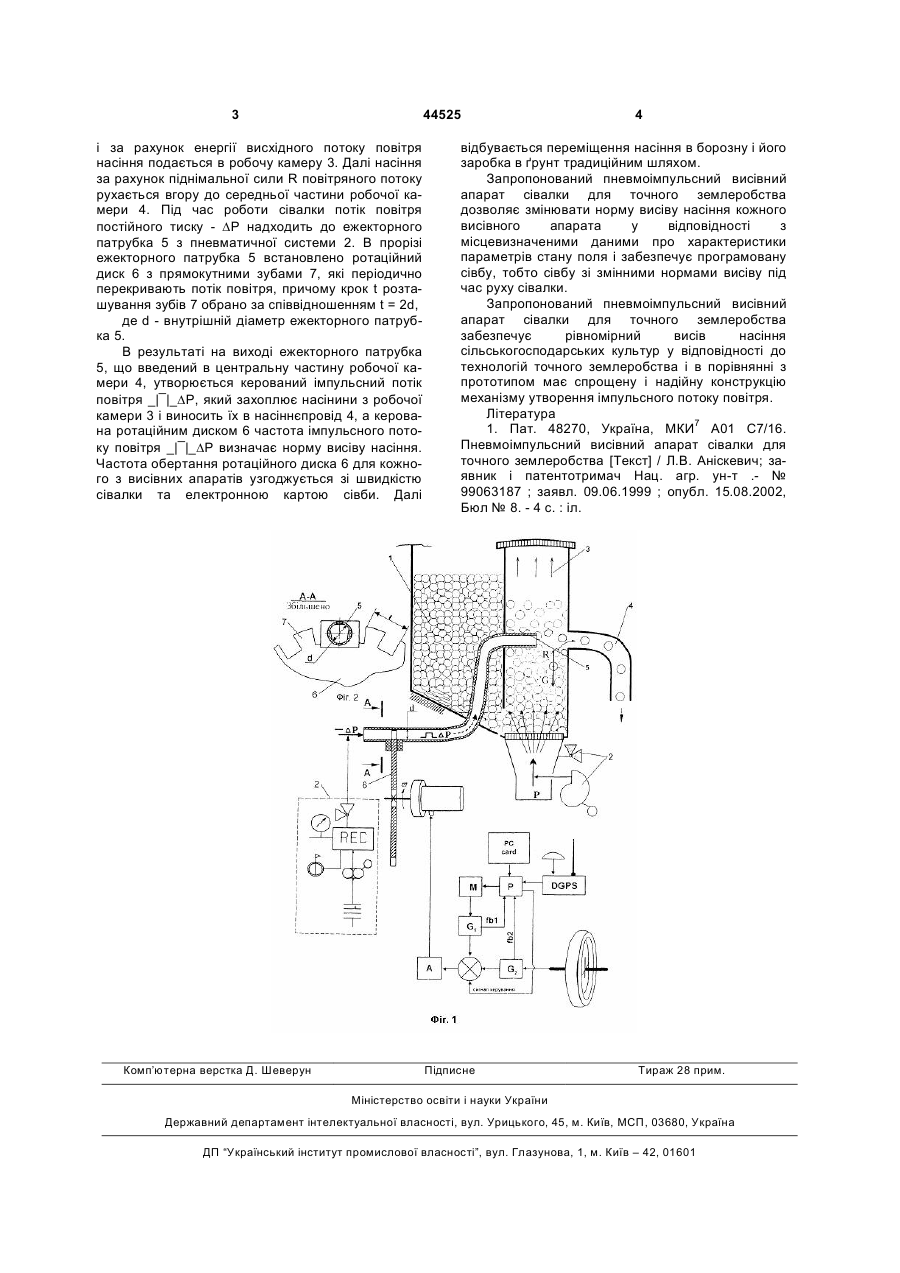

Пневмоімпульсний висівний апарат сівалки для точного землеробства, що містить бункер для насіння, пневматичну систему, робочу камеру, до якої приєднаний насіннєпровід, та ежекторний патрубок, який відрізняється тим, що в прорізі ежекторного патрубка встановлено ротаційний диск з прямокутними зубами по периферії, причому крок t розташування цих зубів вибрано за співвідношенням t=2d, де d - внутрішній діаметр ежекторного патрубка. (19) (21) u200903242 (22) 06.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) БОЙКО АНАТОЛІЙ ІВАНОВИЧ, СВІРЕНЬ МИКОЛА ОЛЕКСАНДРОВИЧ, АМОСОВ ВОЛОДИМИР ВАСИЛЬОВИЧ, ФЕДОРЧАК ВІКТОР ВАСИЛЬОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 44525 і за рахунок енергії висхідного потоку повітря насіння подається в робочу камеру 3. Далі насіння за рахунок піднімальної сили R повітряного потоку рухається вгору до середньої частини робочої камери 4. Під час роботи сівалки потік повітря постійного тиску - DР надходить до ежекторного патрубка 5 з пневматичної системи 2. В прорізі ежекторного патрубка 5 встановлено ротаційний диск 6 з прямокутними зубами 7, які періодично перекривають потік повітря, причому крок t розташування зубів 7 обрано за співвідношенням t = 2d, де d - внутрішній діаметр ежекторного патрубка 5. В результаті на виході ежекторного патрубка 5, що введений в центральну частину робочої камери 4, утворюється керований імпульсний потік повітря _|¯|_DР, який захоплює насінини з робочої камери 3 і виносить їх в насіннєпровід 4, а керована ротаційним диском 6 частота імпульсного потоку повітря _|¯|_DР визначає норму висіву насіння. Частота обертання ротаційного диска 6 для кожного з висівних апаратів узгоджується зі швидкістю сівалки та електронною картою сівби. Далі Комп’ютерна верстка Д. Шеверун 4 відбувається переміщення насіння в борозну і його заробка в ґрунт традиційним шляхом. Запропонований пневмоімпульсний висівний апарат сівалки для точного землеробства дозволяє змінювати норму висіву насіння кожного висівного апарата у відповідності з місцевизначеними даними про характеристики параметрів стану поля і забезпечує програмовану сівбу, тобто сівбу зі змінними нормами висіву під час руху сівалки. Запропонований пневмоімпульсний висівний апарат сівалки для точного землеробства забезпечує рівномірний висів насіння сільськогосподарських культур у відповідності до технологій точного землеробства і в порівнянні з прототипом має спрощену і надійну конструкцію механізму утворення імпульсного потоку повітря. Література 1. Пат. 48270, Україна, МКИ7 А01 С7/16. Пневмоімпульсний висівний апарат сівалки для точного землеробства [Текст] / Л.В. Аніскевич; заявник і патентотримач Нац. агр. ун-т .- № 99063187 ; заявл. 09.06.1999 ; опубл. 15.08.2002, Бюл № 8. - 4 с. : іл. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
