Висівний апарат сівалки зернової

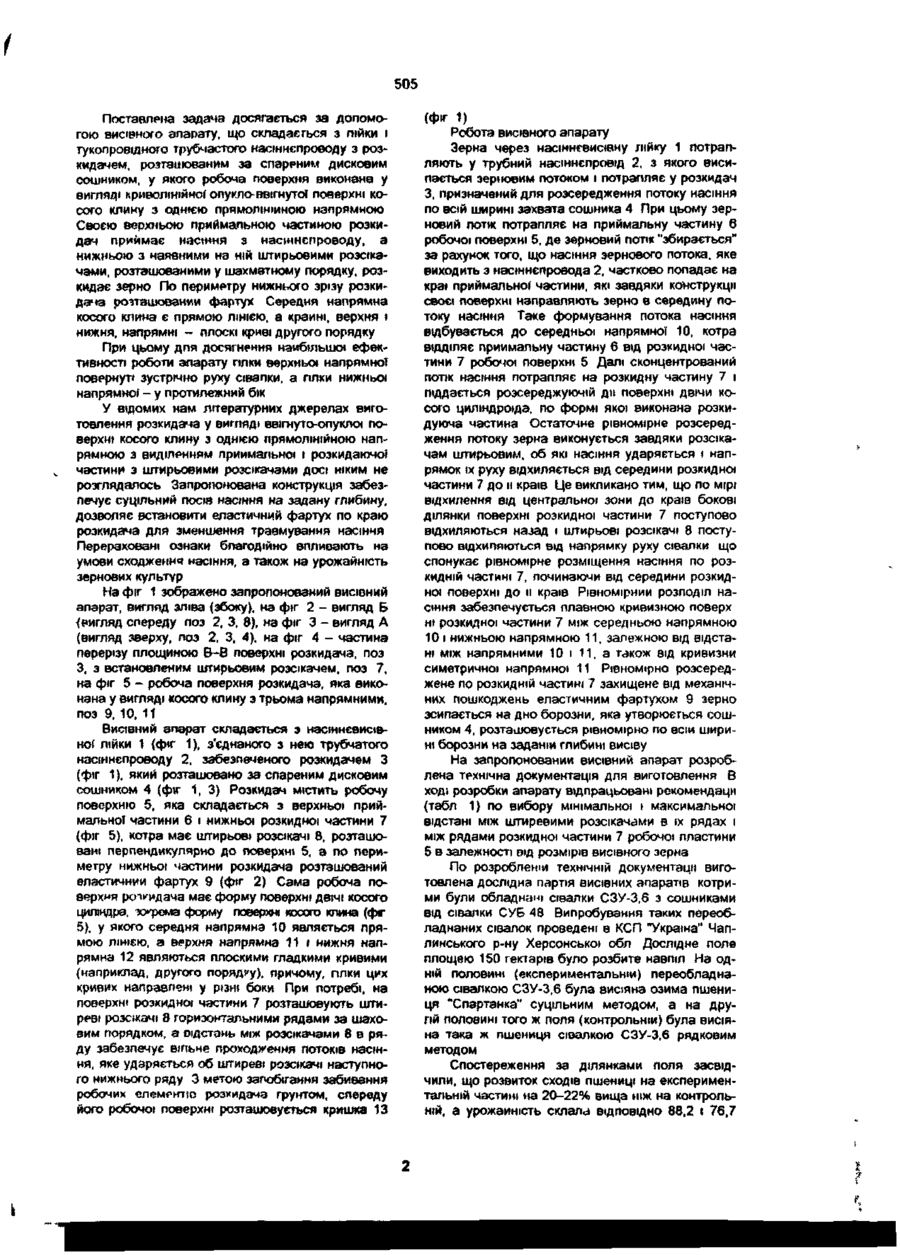

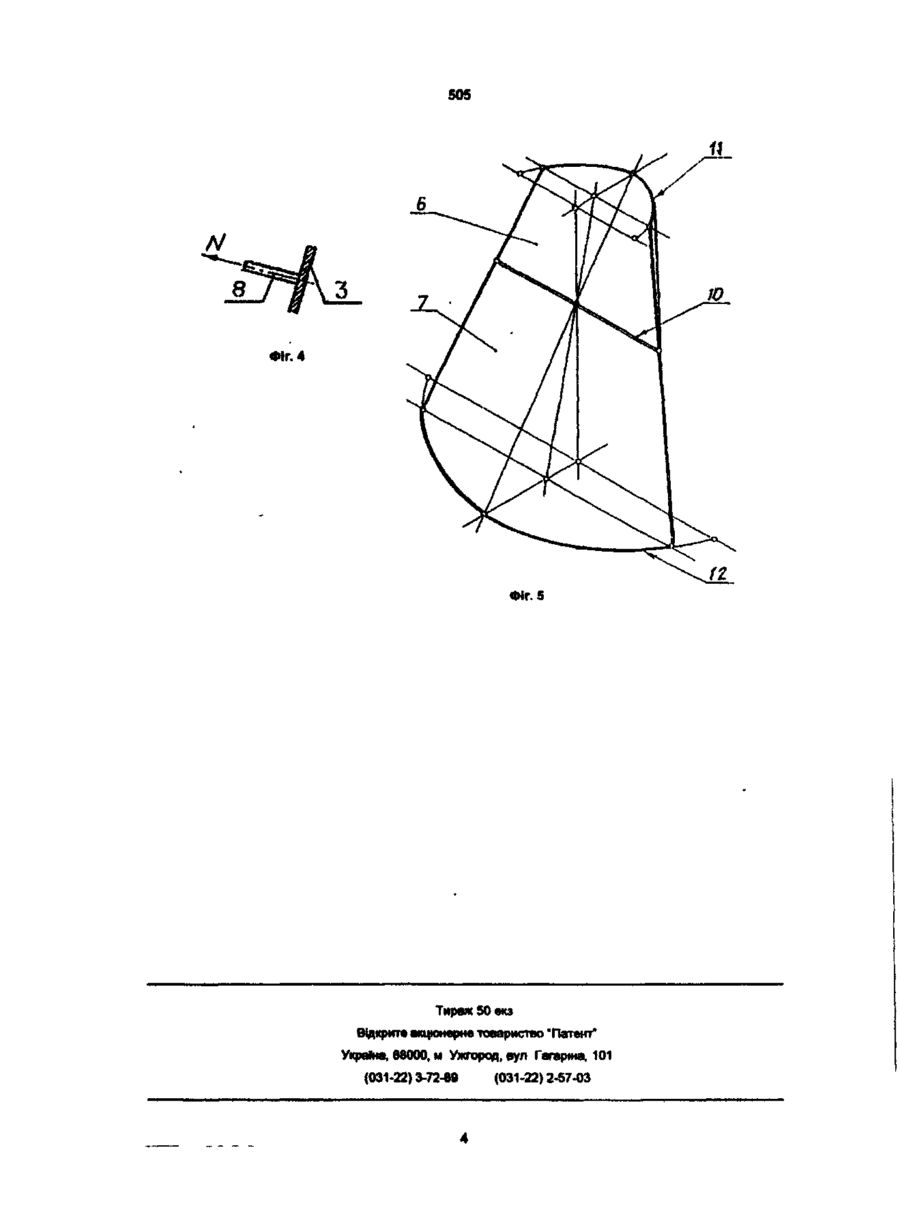

Висівний апарат сівалки зернової, що містить зерновисівну лійку і тукопровідний трубчастий зернопровід з розкидачем, розміщеним поза спареним дисковим сошником сівалки, який відрізняється тим що робоча поверхня розкидача виконана у вигляді поверхні ДВІЧІ косого циліндрої да, зокрема у вигляді поверхні косого клина з трьома напрямними, у якого середня напрямна пряма ЛІНІЯ, а крайні напрямні - дуги кривих другого порядку з протилежним напрямком гілок, одна з них, є початком приймальні - частини, якою розкидач з'єднується з насіннєпроводом, друга, нижня, завершує розкидну частину розкидача, обладнаного кришкою 2 Висівний апарат за п 1, який відрізняється тим, що нижня, розкидна частина, оснащена штирьовими розсікачамм, що перпендикулярні поверхні цієї частини і розташовані за шаховим порядком горизонтальними рядами, а по периметру нижньої частини розкидача розташовано еластичний фартух Корисна модель відноситься до сільськогосподарського машинобудування зокрема до висівних апаратів сівалок зернотукових Відомий ВИСІВНИЙ апарат що застосовується у сівалці ХСВ 12, випускається в Угорщині Кечкеметським підприємством сільськогосподарських машин Конструкція висівного апарату складається з двох дисків різностороннього обертання, на які подаються розсіювані зерна а диски приводяться в обертання спеціапьним приводом центробіжна сила якого розкидає зерна по поверхні поля після чого поле боронується і зерна загортаються в грунт При цьому глибина загортання зерна не однакова (замість потрібних 3—4 см коливається в межах 0-8 см ) Цей недолік висівного апарату закладено у самій технологи, при якій не забезпечується потрібна глибина загортання зерна в грунт, що призводить до зниження врожайності По Авт св № 880297 відомий сошник для суцільного висіву який містить пневморозподільнии пристрій із складною трубчастою системою Недоліком цього сошника є складність конструкції і ускладнене обслуговування пневмосистеми сошника Найбільш близьким за технологічною суттю є висівний апарат відомо) сівалки-культиватора зернотукової стерневої СЗС-2,1 (СЗС 2.1 Л) розробленої ГСКБ по протиерозійній техніці у м Цел«нограді (Рекламний проспект ЦНПТЕІ тракторсіль маш Трактори і машини сільськогосподарські Частина 3 - 1986) Висівний апарат цієї сівалки містить зерновисівні лійки, тукопровідні зернопроводи, забезпечені рядковисівними насадками Він забезпечує рядковий висів зернових культур на задану глибину Однак такий (рядковий) метод засіву забезпечує проростання насіння, яке в початковий період розвитку має антагоністичний вплив одне на друге через дуже близьке розташування в рядку Особливо це відчувається в початковий період розвитку рослин, що обмежує формування структури рослини Така конструкція висівного апарату забезпечує рядковий висів насіння, але не розподіляє зерна в рядку пропорційно площі міжряддя що призводить до погіршення )х проростання та розвитку, оскільки проявляється антагоністичний вплив сусідніх в рядку рослин, особливо в початковий перюд розвитку, коли формується "організм" рослини Таким чином, недолікам висівного апарату сіялки СЗС-2,1 є те, що він не забезпечує рівномірного висіву культур по всій ширині захвату висівного апарату Задача корисної моделі полягає у створенні висівного апарату зернової сівалки, який би забезпечив суцільний рівномірний внутрішньогрунтовий висів зернових культур на задану глибину, що утворило б умови високої схожості насіння і ліквідувало б антагоністичний вплив рослин одне на друге, що відбувається при рядковому проростанні ю о зг 505 Поставлена задача досягається за допомогою висівного апарату, що складається з лійки і тукопровідного трубчастого насіннєпроводу з розкидачем, розташованим за спареним дисковим сошником, у якого робоча поверхня виконана у вигляд» криволінійної опукло-ввігнутої поверхні косого клину з однією прямолінійною напрямною Своєю верхньою ириймапьною частиною розкидач приймає насіння з насіннєпроводу, а нижньою з наявними на ній штирьовими розсікачами, розташованими у шахматному порядку, розкидає зерно По периметру нижнього зрізу розкидача розташований фартух Середня напрямна косого клина є прямою ЛІНІЄЮ, а крайні, верхня і нижня, напрямні - плоскі криві другого порядку При цьому дня досягнення найбільшої ефективності роботи апарату гілки верхньої напрямної повернут» зустрічно руху сівапки, а гілки нижньої напрямної ~ у протилежний бік У відомих нам літературних джерелах виготовлення розкидача у вигляді ввігнуто-опуклої поверхні косого клину з однією прямолінійною напрямною з виділенням приймальної г розкидаючої частини з штирьовими розсікачзми досі ніким не розглядалось Запропонована конструкція забезпечує суцтьний посів насіння на задану глибину, дозволяє встановити еластичний фартух по краю розкидача для зменшення травмування насіння Перераховані ознаки благодійно впливають на умови сходження насіння, а також на урожайність зернових культур На фіг 1 зображено запропонований висівний апарат, вигляд зліва (збоку), на фіг 2 - вигляд Б •{вигляд спереду поз 2, 3, 8), на фіг 3 - вигляд А (вигляд зверху, поз 2, 3, 4). на фіг 4 - частина перерізу площиною В-В поверхні розкидача, поз З, з встановленим штирьовим розсікачем, поз 7, на фіг 5 - робоча поверхня розкидача, яка виконана у вигляді косого клину з трьома напрямними, поз 9, 10, 11 Висівний апарат складається з насіннєвисівно( лійки 1 (фіг 1), з'єднаного з нею трубчатого насіннєпроводу 2, забезпеченого розкидачем З (фіг 1). який розташовано за спареним дисковим сошником 4 (фіг 1, 3) Розкидач містить робочу поверхню 5, яка складається з верхньої приймальної частини б і нижньої розкидної частини 7 (фіг 5), котра має штирьові розсікачі 8, розташовані перпендикулярно до поверхи» 5, а по периметру нижньої частини розкидача розташований еластичний фартух 9 (фіг 2) Сама робоча поверхня роікидача має форму поверхні ДВІЧІ КОСОГО циліндра, эо-ремз гізорму поверхи» косого клина {фг 5), у якого середня напрямна 10 являється прямою ЛІНІЄЮ, а верхня напрямна 11 » нижня напрямна 12 являються плоскими гладкими кривими (наприклад, другого порядку), причому, ппки цу>х кривих направлені у різні боки При потреб», на поверхні розкидної частини 7 розташовують штиреві розсікачі 8 горизонтальними рядами за шаховим порядком, а отстань між розсікачзми 8 в ряду забезпечує ВІЛЬЧЄ проходження потоків насіння, яке ударяється об штиреві розсікачі наступного нижнього ряду 3 метою запобігання забивання робочих елємонтїо розкидача груїггом, спереду його робочої поверхні розташовується кришка 13 (фіг 1) Робота висівного апарату Зерна через насіннгвисівну лійку 1 потрапляють у трубний насіннєпровід 2, з якого висипається зерновим потоком і потрапляє у розкидач З, призначений для розсередження потоку насіння по всій ширині захвата сошника 4 При цьому зерновий потік потрапляє на приймальну частину 6 робочої поверхні 5, де зерновий потік "збирається" за рахунок того, що насіння зернового потока, яке виходить з насіннєпроводе 2, частково попадає на краї приймальної частини, які завдяки конструкції своєї поверхні направляють зерно в середину потоку насіння Таке гірормування потока насіння відбувається до середньої напрямної 10, котра ВІДДІЛЯЄ приймальну частину 6 від розкидної частини 7 робочої поверхні 5 Далі сконцентрований потік насіння потрапляє на розкидну частину 7 і піддається розсереджуючій дії поверхні двічи косого циліндроіда, по формі якої виконана розкидуюча частина Остаточне рівномірне розсередження потоку зерна виконується завдяки розсікачам штирьовим, об які насіння ударяється і напрямок їх руху відхиляється від середини розкидної частини 7 до н країв Це викликано тим, що по мірі відхилення від центральної зони до країв бокові ділянки поверхні розкидної частини 7 поступово відхиляються назад і штирьові розсікачі 8 поступово відхипяються від напрямку руху сівалки що спонукає рівномірне розміщення насіння по розкидній частині 7, починаючи від середини розкидної поверхні до и країв Рівномірний розподіл насіння забезпечується плавною кривизною поверх ні розкидної частини 7 між середньою напрямною 10 і нижньою напрямною 11, залежною від відстані між напрямними 10 і 11, а також від кривизни симетричної напрямної 11 Рівномірно розсереджене по розкидній частині 7 захищене від механічних пошкоджень еластичним фартухом 9 зерно зсипається на дно борозни, яка утворюється сошником 4, розташовується рівномірно по всій ширині борозни на заданій глибині висіву На запропонований висівний апарат розроблена технічна документація для виготовлення В ході розробки апарату відпрацьовані рекомендації (табл 1) по вибору мінімальної і максимальної відстані між штиревими розсікачами в їх рядах і між рядами розкидної частини 7 робочої пластини 5 в залежності оїд розмірів висівного зерна По розробленій технічній документації виготовлена дослідна партія висівних апаратів котрими були обладнані сівалки СЗУ-3,6 з сошниками від сівалки СУБ 48 Випробування таких переобладнаних сівалок проведені в КСП "Україна" Чаплинського р-ну Херсонської обл Дослідне поле площею 150 гектарів було розбите навпіл На одній половині (експериментальній) переобладнаною сівалкою СЗУ-3,6 була висіяна озима пшениця "Спартанка" суцільним методом, а на другій половині того ж поля (контрольній) була висіяна така ж пшениця сівалкою СЗУ-3,6 рядковим методом Спостереження за ділянками поля засвідчили, що розвиток сходів пшениці на експериментальній частин» на 20-22% вища ніж на контрольній, а урожайність склала ВІДПОВІДНО 88,2 і 76,7 505 центнерів з гектара Таким чином, при використанні сівалок зернових, обладнаних запропонованим висівним Відстань, мм Насіння Найменування апаратом для обробки тільки одного мільйону гектарів попів України, може бути отримано додатково більше мільйона центнерів пшениці Густина, мм Орієнтовний розмір, мм Мінімальна Рекомендована Максимальна 3x4-6 2x5-7 12 15 20 35-45 Ячмінь 15 17 25 40- J Просо 3x3 10 14 18 30-50 Пшениця 4 Фіг. 2 Фіг. 1 Фіг. З Висівання 505 Фіг. 4 Фіг. 5 Тираж 50 екз Відкрите акціонерне товариство "Патент* Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
