Пневмоімпульсний висівний апарат сівалки для точного землеробства

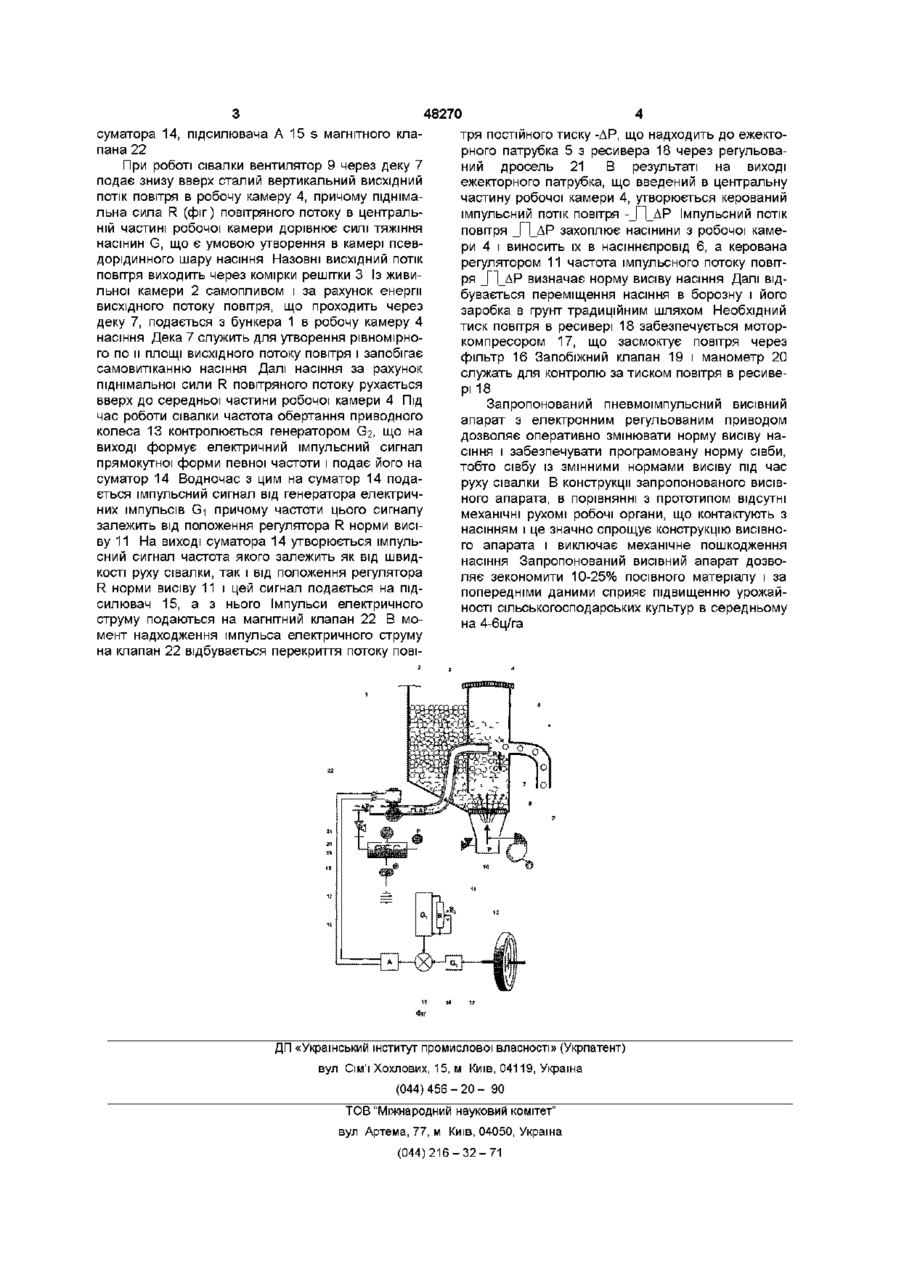

Пневмоімпульсний висівний апарат сівалки для точного землеробства у складі бункера для насіння, робочої камери до якої приєднаний насіннєпровід, пневматичної системи для утворення в робочій камері псевдорідинного шару насіння, який відрізняється тим, що має ежекторний патрубок, що розташований в центральній частині робочої камери, збоку, навпроти отвору для виходу насіння в насіннєпровід під кутом 90° до осі робочої камери з установленим в ньому електромагнітним клапаном з керуванням від електронного регульованого приводу, причому робоча камера з'єднана з бункером для насіння через забірну камеру і закрита зверху решіткою, а знизу - декою з отворами за розмірами меншими ніж розміри насінин і заповнена псевдорідинним шаром суміші повітря і насіння, а форма і розміри робочої камери такі, що в центральній її частині, де розташований ежекторний патрубок, піднімальна сила вертикального потоку повітря R = G, де G - сила тяжіння насінини Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до висівних апаратів сівалок, що використовуються в системі точного землеробства для забезпечення змінних норм висіву насіння Найбільш близьким технічним рішенням до запропонованого є пневмовібраційний висівний апарат ПВА-3 (опис винаходу до ас СРСР №1020029, 1982р) в якому висів насіння відбувається за рахунок спеціального робочого органу, що вібрує і що приводиться в дію від джерела повітряного потоку Недоліком такого висівного апарата є складність регулювання норми висіву насіння під час руху сівалки Крім того, до недоліків можна віднести наявність механічних елементів, що вібрують і це призводить до пошкодження насіння Винаходом ставиться завдання забезпечити рівномірний висів насіння сільськогосподарських культур пневмоімпульсним висівним апаратом з можливістю оперативного регулювання норми висіву насіння на ходу і зменшення пошкодження ежекторний патрубок, що розташований в центральній частині робочої камери, збоку, напроти отвору для виходу насіння в насіннєпровід під кутом 90° до осі робочої камери з установленим в ньому електромагнітним клапаном з керуванням від електронного регульованого привод/, причому робоча камера з'єднана з бункером для насіння через забірну камеру і закрита зверху решіткою, а знизу - декою з отворами за розмірами меншими ніж розміри насінин і заповнена псевдорідинним шаром суміші повітря і насіння а форма і розміри робочої камери такі, що в центральній м частині де розташований ежекторний патрубок, піднімальна сила вертикального потоку повітря R=G де G - сила тяжіння насінин На фіг зображена принципова схема пневмоімпульсного висівного апарату сівалки для точного землеробства Пневмоімпульсний висівний апарат складається з бункера для насіння 1, живильної камери 2, решітки 3, робочої камери 4, ежекторного патрубка 5, насіннєпровода 6, деки 7, регулятора тиску 8, вентилятора 9, повітряного фільтру 16, мотор-компресора 17, ресивера 18, запобіжного клапана 19, манометра 20, регульованого дроселя 21 Електронний регульований привод складається з генератора електричних імпульсів d 10, регулятора R норми висіву 11, генератора електричних імпульсів G2 12, приводного колеса 13, насіння при ВИСІВІ Поставлене винаходом завдання досягається тим, що пневмоімпульсний висівний апарат сівалки для точного землеробства у складі бункера для насіння, робочої камери до якої приєднаний насіннєпровід, пневматичної системи для утворення в робочій камері псевдорідинного шару насіння має q О 00 48270 суматора 14, підсилювача А 15 s магнітного клапана 22 При роботі сівалки вентилятор 9 через деку 7 подає знизу вверх сталий вертикальний висхідний потік повітря в робочу камеру 4, причому піднімальна сила R (фіг) повітряного потоку в центральній частині робочої камери дорівнює силі тяжіння насінин G, що є умовою утворення в камері псевдорідинного шару насіння Назовні висхідний потік повітря виходить через комірки решітки 3 Із живильної камери 2 самопливом і за рахунок енергії висхідного потоку повітря, що проходить через деку 7, подається з бункера 1 в робочу камеру 4 насіння Дека 7 служить для утворення рівномірного по м площі висхідного потоку повітря і запобігає самовитіканню насіння Далі насіння за рахунок піднімальної сили R повітряного потоку рухається вверх до середньої частини робочої камери 4 Під час роботи сівалки частота обертання приводного колеса 13 контролюється генератором G2, що на виході формує електричний імпульсний сигнал прямокутної форми певної частоти іподає його на суматор 14 Водночас з цим на суматор 14 подається імпульсний сигнал від генератора електричних імпульсів Gi причому частоти цього сигналу залежить від положення регулятора R норми висіву 11 На виході суматора 14 утворюється імпульсний сигнал частота якого залежить як від швидкості руху сівалки, так і від положення регулятора R норми висіву 11 і цей сигнал подається на підсилювач 15, а з нього Імпульси електричного струму подаються на магнітний клапан 22 В момент надходження імпульса електричного струму на клапан 22 відбувається перекриття потоку пові тря постійного тиску -ДР, що надходить до ежекторного патрубка 5 з ресивера 18 через регульований дросель 21 В результаті на виході ежекторного патрубка, що введений в центральну частину робочої камери 4, утворюється керований імпульсний потік повітря -_П_АР Імпульсний потік повітря _П_АР захоплює насінини з робочої камери 4 і виносить їх в насіннєпровід 6, а керована регулятором 11 частота імпульсного потоку повітря _П_АР визначає норму висіву насіння Далі відбувається переміщення насіння в борозну і його заробка в грунт традиційним шляхом Необхідний тиск повітря в ресивері 18 забезпечується моторкомпресором 17, що засмоктує повітря через фільтр 16 Запобіжний клапан 19 і манометр 20 служать для контролю затиском повітря в ресивері 18 Запропонований пневмоімпульсний висівний апарат з електронним регульованим приводом дозволяє оперативно змінювати норму висіву насіння і забезпечувати програмовану норму сівби, тобто сівбу із змінними нормами висіву під час руху сівалки В конструкції запропонованого висівного апарата, в порівнянні з прототипом відсутні механічні рухомі робочі органи, що контактують з насінням і це значно спрощує конструкцію висівного апарата і виключає механічне пошкодження насіння Запропонований висівний апарат дозволяє зекономити 10-25% посівного матеріалу і за попередніми даними сприяє підвищенню урожайності сільськогосподарських культур в середньому на 4-6ц/га щшвшшщт ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
