Польовий ґрунтовий твердомір

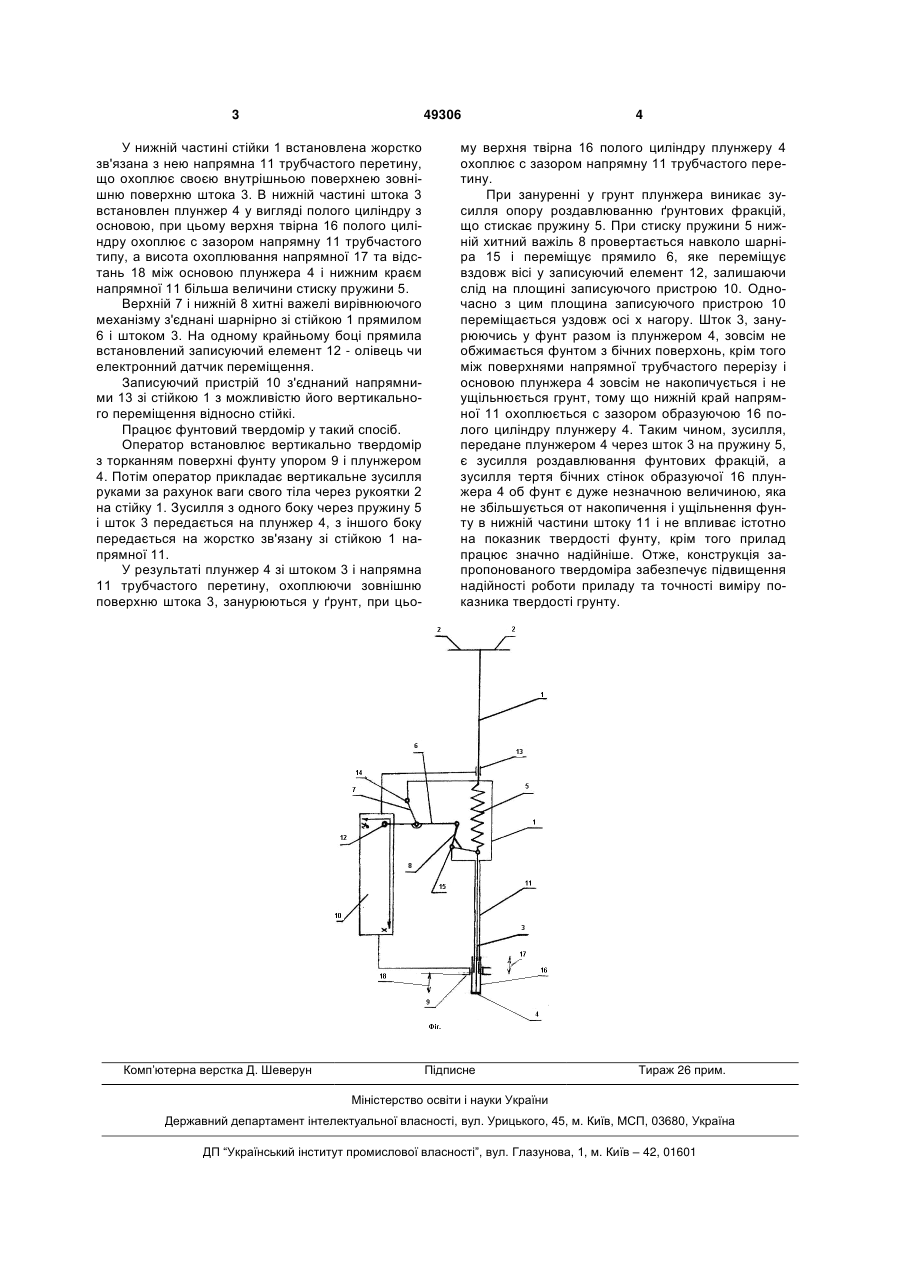

Польовий ґрунтовий твердомір, що містить стійку з рукоятками, шток із плунжером, пружину 3 49306 У нижній частині стійки 1 встановлена жорстко зв'язана з нею напрямна 11 трубчастого перетину, що охоплює своєю внутрішньою поверхнею зовнішню поверхню штока 3. В нижній частині штока 3 встановлен плунжер 4 у вигляді полого циліндру з основою, при цьому верхня твірна 16 полого циліндру охоплює с зазором напрямну 11 трубчастого типу, а висота охоплювання напрямної 17 та відстань 18 між основою плунжера 4 і нижним краєм напрямної 11 більша величини стиску пружини 5. Верхній 7 і нижній 8 хитні важелі вирівнюючого механізму з'єднані шарнірно зі стійкою 1 прямилом 6 і штоком 3. На одному крайньому боці прямила встановлений записуючий елемент 12 - олівець чи електронний датчик переміщення. Записуючий пристрій 10 з'єднаний напрямними 13 зі стійкою 1 з можливістю його вертикального переміщення відносно стійкі. Працює фунтовий твердомір у такий спосіб. Оператор встановлює вертикально твердомір з торканням поверхні фунту упором 9 і плунжером 4. Потім оператор прикладає вертикальне зусилля руками за рахунок ваги свого тіла через рукоятки 2 на стійку 1. Зусилля з одного боку через пружину 5 і шток 3 передається на плунжер 4, з іншого боку передається на жорстко зв'язану зі стійкою 1 напрямної 11. У результаті плунжер 4 зі штоком 3 і напрямна 11 трубчастого перетину, охоплюючи зовнішню поверхню штока 3, занурюються у ґрунт, при цьо Комп’ютерна верстка Д. Шеверун 4 му верхня твірна 16 полого циліндру плунжеру 4 охоплює с зазором напрямну 11 трубчастого перетину. При зануренні у грунт плунжера виникає зусилля опору роздавлюванню ґрунтових фракцій, що стискає пружину 5. При стиску пружини 5 нижній хитний важіль 8 провертається навколо шарніра 15 і переміщує прямило 6, яке переміщує вздовж вісі у записуючий елемент 12, залишаючи слід на площині записуючого пристрою 10. Одночасно з цим площина записуючого пристрою 10 переміщається уздовж осі х нагору. Шток 3, занурюючись у фунт разом із плунжером 4, зовсім не обжимається фунтом з бічних поверхонь, крім того між поверхнями напрямної трубчастого перерізу і основою плунжера 4 зовсім не накопичується і не ущільнюється грунт, тому що нижній край напрямної 11 охоплюється с зазором образуючою 16 полого циліндру плунжеру 4. Таким чином, зусилля, передане плунжером 4 через шток 3 на пружину 5, є зусилля роздавлювання фунтових фракцій, а зусилля тертя бічних стінок образуючої 16 плунжера 4 об фунт є дуже незначною величиною, яка не збільшується от накопичення і ущільнення фунту в нижній частини штоку 11 і не впливає істотно на показник твердості фунту, крім того прилад працює значно надійніше. Отже, конструкція запропонованого твердоміра забезпечує підвищення надійності роботи приладу та точності виміру показника твердості грунту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
