Польовий грунтовий твердомір конструкції тарасенка-бабицького

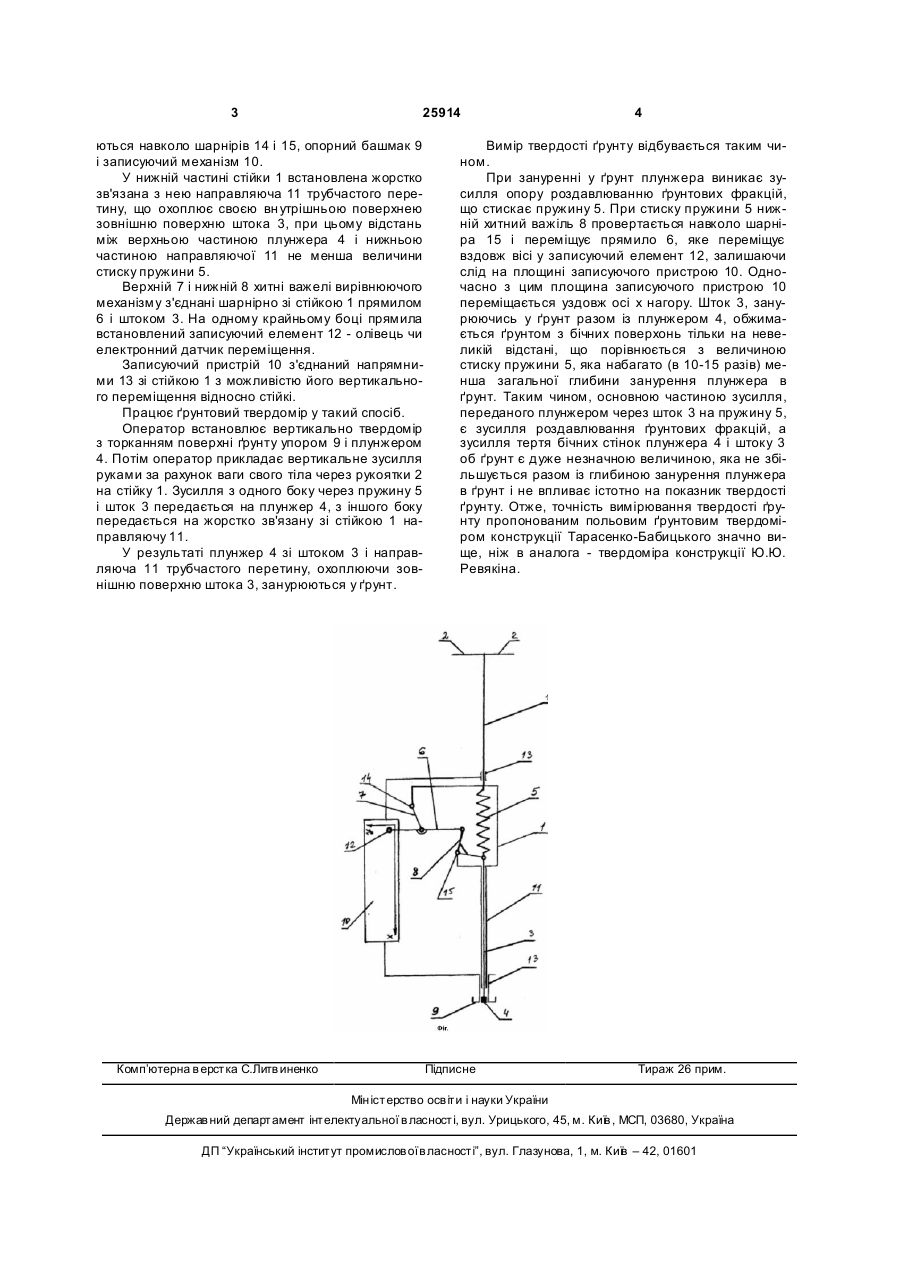

Польовий ґрунтовий твердомір, що містить стійку з рукоятками, шток із плунжером, пружину стиску, прямило, вирівнюючий механізм, опорний 3 25914 ються навколо шарнірів 14 і 15, опорний башмак 9 і записуючий механізм 10. У нижній частині стійки 1 встановлена жорстко зв'язана з нею направляюча 11 трубчастого перетину, що охоплює своєю вн утрішньою поверхнею зовнішню поверхню штока 3, при цьому відстань між верхньою частиною плунжера 4 і нижньою частиною направляючої 11 не менша величини стиску пружини 5. Верхній 7 і нижній 8 хитні важелі вирівнюючого механізму з'єднані шарнірно зі стійкою 1 прямилом 6 і штоком 3. На одному крайньому боці прямила встановлений записуючий елемент 12 - олівець чи електронний датчик переміщення. Записуючий пристрій 10 з'єднаний напрямними 13 зі стійкою 1 з можливістю його вертикального переміщення відносно стійкі. Працює ґрунтовий твердомір у такий спосіб. Оператор встановлює вертикально твердомір з торканням поверхні ґрунту упором 9 і плунжером 4. Потім оператор прикладає вертикальне зусилля руками за рахунок ваги свого тіла через рукоятки 2 на стійку 1. Зусилля з одного боку через пружину 5 і шток 3 передається на плунжер 4, з іншого боку передається на жорстко зв'язану зі стійкою 1 направляючу 11. У результаті плунжер 4 зі штоком 3 і направляюча 11 трубчастого перетину, охоплюючи зовнішню поверхню штока 3, занурюються у ґрунт. Комп’ютерна в ерстка C.Литв иненко 4 Вимір твердості ґрунту відбувається таким чином. При зануренні у ґрунт плунжера виникає зусилля опору роздавлюванню ґрунтових фракцій, що стискає пружину 5. При стиску пружини 5 нижній хитний важіль 8 провертається навколо шарніра 15 і переміщує прямило 6, яке переміщує вздовж вісі у записуючий елемент 12, залишаючи слід на площині записуючого пристрою 10. Одночасно з цим площина записуючого пристрою 10 переміщається уздовж осі х нагору. Шток 3, занурюючись у ґрунт разом із плунжером 4, обжимається ґрунтом з бічних поверхонь тільки на невеликій відстані, що порівнюється з величиною стиску пружини 5, яка набагато (в 10-15 разів) менша загальної глибини занурення плунжера в ґрунт. Таким чином, основною частиною зусилля, переданого плунжером через шток 3 на пружину 5, є зусилля роздавлювання ґрунтових фракцій, а зусилля тертя бічних стінок плунжера 4 і штоку 3 об ґрунт є дуже незначною величиною, яка не збільшується разом із глибиною занурення плунжера в ґрунт і не впливає істотно на показник твердості ґрунту. Отже, точність вимірювання твердості ґрунту пропонованим польовим ґрунтовим твердоміром конструкції Тарасенко-Бабицького значно вище, ніж в аналога - твердоміра конструкції Ю.Ю. Ревякіна. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
