Опорна система доменної печі

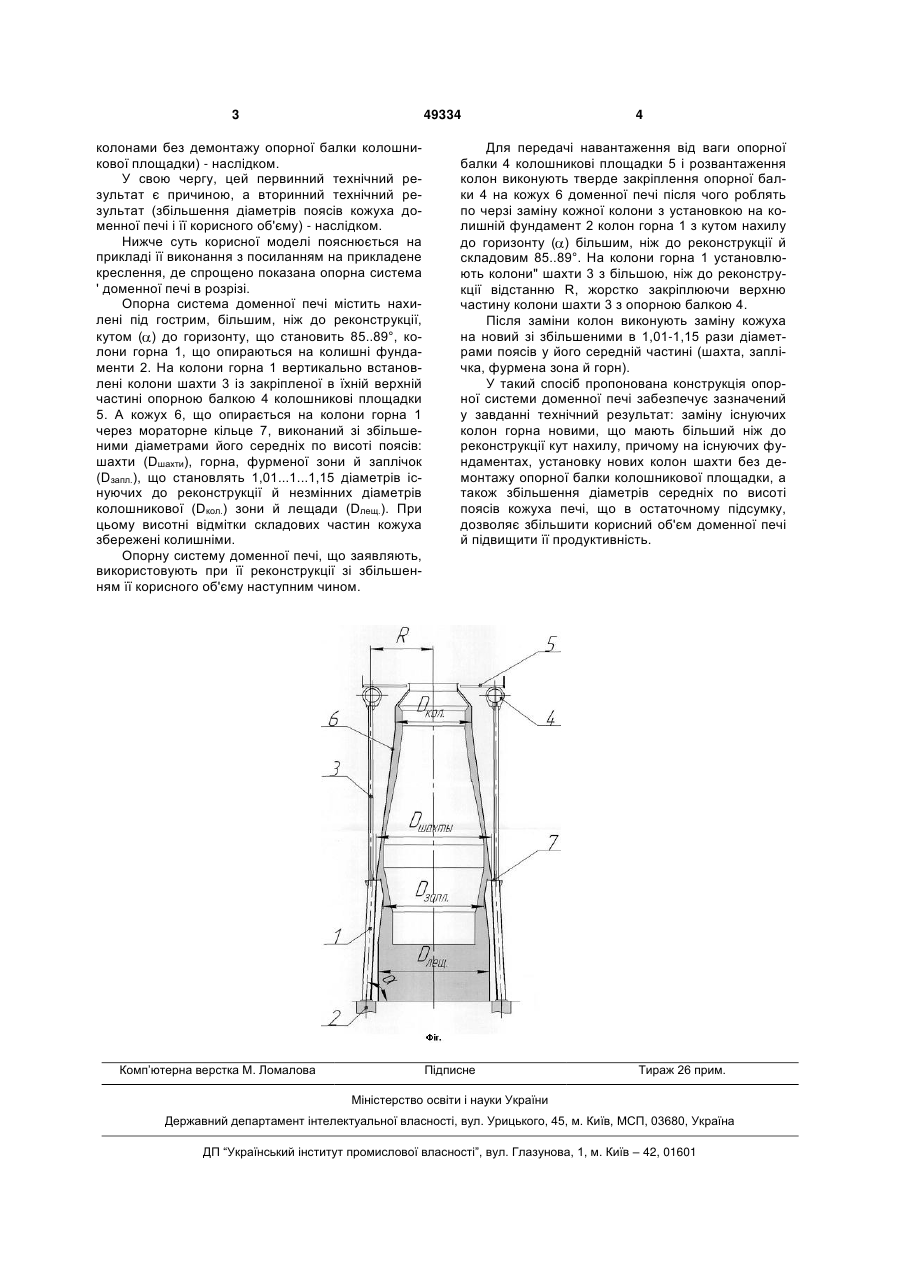

Опорна система доменної печі, застосовувана, наприклад, при її реконструкції, що містить розташовані на фундаментах навколо печі й з нахилом у її бік колони горна, установлені на них вертикально колони шахти, а також кожух печі, що складається із циліндричних і конічних поясів, опорну балку колошникової площадки й мораторне кільце, яка відрізняється тим, що установлені на колишній фундамент колони горна, які несуть на собі вертикальні колони шахти, виконані під гострим кутом нахилу до горизонту, що становить 85...89°, а кожух печі виконаний з об'ємом, що у 1,05...1,2 рази перевищує існуючий до реконструкції, причому діаметри поясів середньої частини кожуха печі становлять 1,01...1,15 діаметрів, існуючих до реконструкції. (19) (21) u200911520 (22) 12.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) МАТВІЄНКОВ СЕРГІЙ АНАТОЛІЙОВИЧ, ДОЛЯ СЕРГІЙ МИКОЛАЙОВИЧ, КОСОЛАП МИКОЛА ВОЛОДИМИРОВИЧ, ДАВИДОВ МИКОЛА ОЛЕКСАНДРОВИЧ, МЕЛЬНІЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ШМЕЛЬКОВ ДМИТРО МИКОЛАЙОВИЧ, ШЕЛТІК ВАЛЕРІЙ АНАТОЛІЙОВИЧ, ФЕДОТОВ ОЛЕГ ВАСИЛЬОВИЧ, ЗАРАПІН ІВАН ЛЕОНІДОВИЧ, ТІТОВ ВАЛЕРІЙ ГЕОРГІЙОВИЧ, МОРДОВЕЦЬ ЮРІЙ АНАТОЛІЙОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. ІЛЛІЧА" 3 49334 колонами без демонтажу опорної балки колошникової площадки) - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат (збільшення діаметрів поясів кожуха доменної печі і її корисного об'єму) - наслідком. Нижче суть корисної моделі пояснюється на прикладі її виконання з посиланням на прикладене креслення, де спрощено показана опорна система ' доменної печі в розрізі. Опорна система доменної печі містить нахилені під гострим, більшим, ніж до реконструкції, кутом ( ) до горизонту, що становить 85..89°, колони горна 1, що опираються на колишні фундаменти 2. На колони горна 1 вертикально встановлені колони шахти 3 із закріпленої в їхній верхній частині опорною балкою 4 колошникові площадки 5. А кожух 6, що опирається на колони горна 1 через мораторне кільце 7, виконаний зі збільшеними діаметрами його середніх по висоті поясів: шахти (Dшахти), горна, фурменої зони й заплічок (Dзапл.), що становлять 1,01...1...1,15 діаметрів існуючих до реконструкції й незмінних діаметрів колошникової (Dкол.) зони й лещади (Dлещ.). При цьому висотні відмітки складових частин кожуха збережені колишніми. Опорну систему доменної печі, що заявляють, використовують при її реконструкції зі збільшенням її корисного об'єму наступним чином. Комп’ютерна верстка М. Ломалова 4 Для передачі навантаження від ваги опорної балки 4 колошникові площадки 5 і розвантаження колон виконують тверде закріплення опорної балки 4 на кожух 6 доменної печі після чого роблять по черзі заміну кожної колони з установкою на колишній фундамент 2 колон горна 1 з кутом нахилу до горизонту ( ) більшим, ніж до реконструкції й складовим 85..89°. На колони горна 1 установлюють колони" шахти 3 з більшою, ніж до реконструкції відстанню R, жорстко закріплюючи верхню частину колони шахти 3 з опорною балкою 4. Після заміни колон виконують заміну кожуха на новий зі збільшеними в 1,01-1,15 рази діаметрами поясів у його середній частині (шахта, заплічка, фурмена зона й горн). У такий спосіб пропонована конструкція опорної системи доменної печі забезпечує зазначений у завданні технічний результат: заміну існуючих колон горна новими, що мають більший ніж до реконструкції кут нахилу, причому на існуючих фундаментах, установку нових колон шахти без демонтажу опорної балки колошникової площадки, а також збільшення діаметрів середніх по висоті поясів кожуха печі, що в остаточному підсумку, дозволяє збільшити корисний об'єм доменної печі й підвищити її продуктивність. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
