Опорна система доменної печі

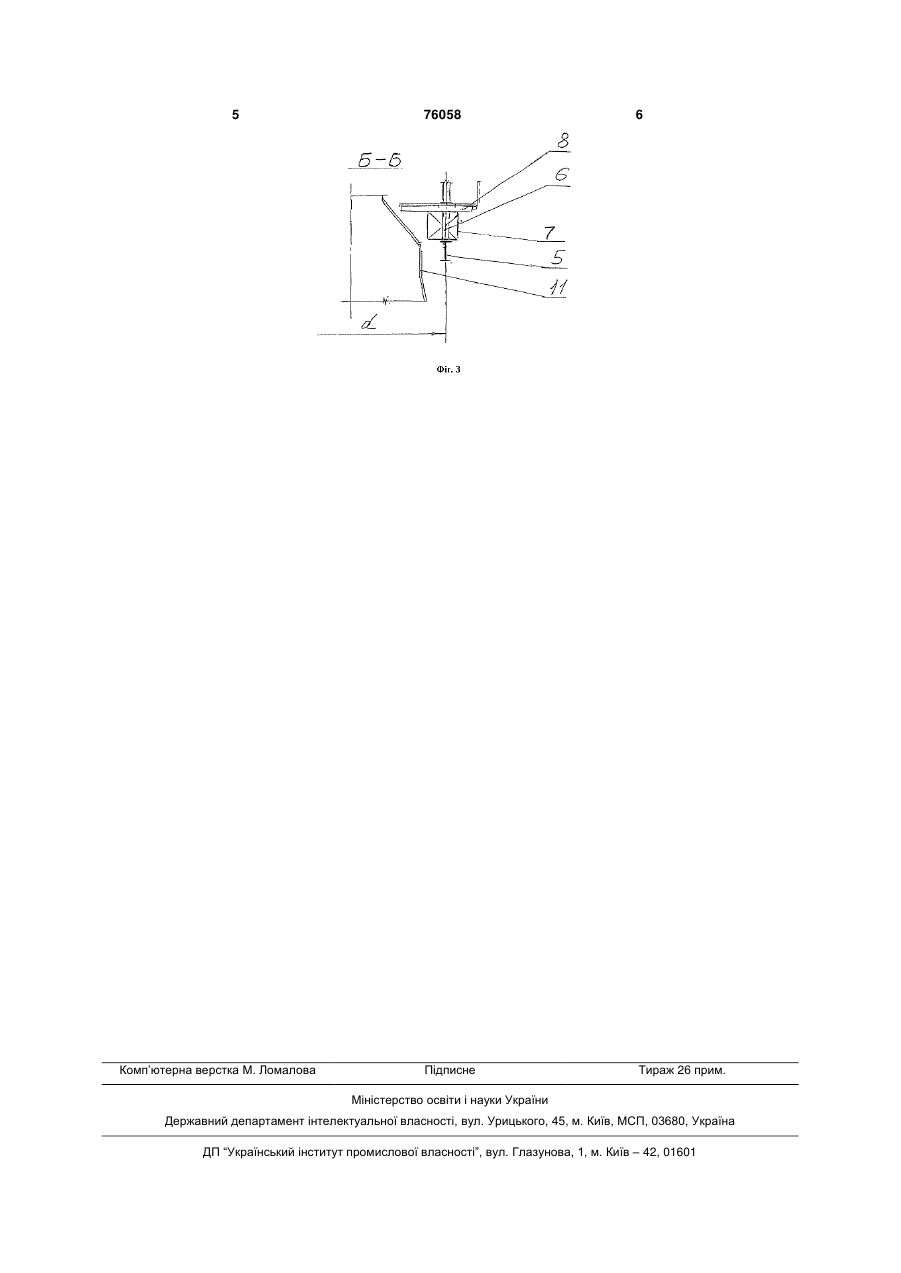

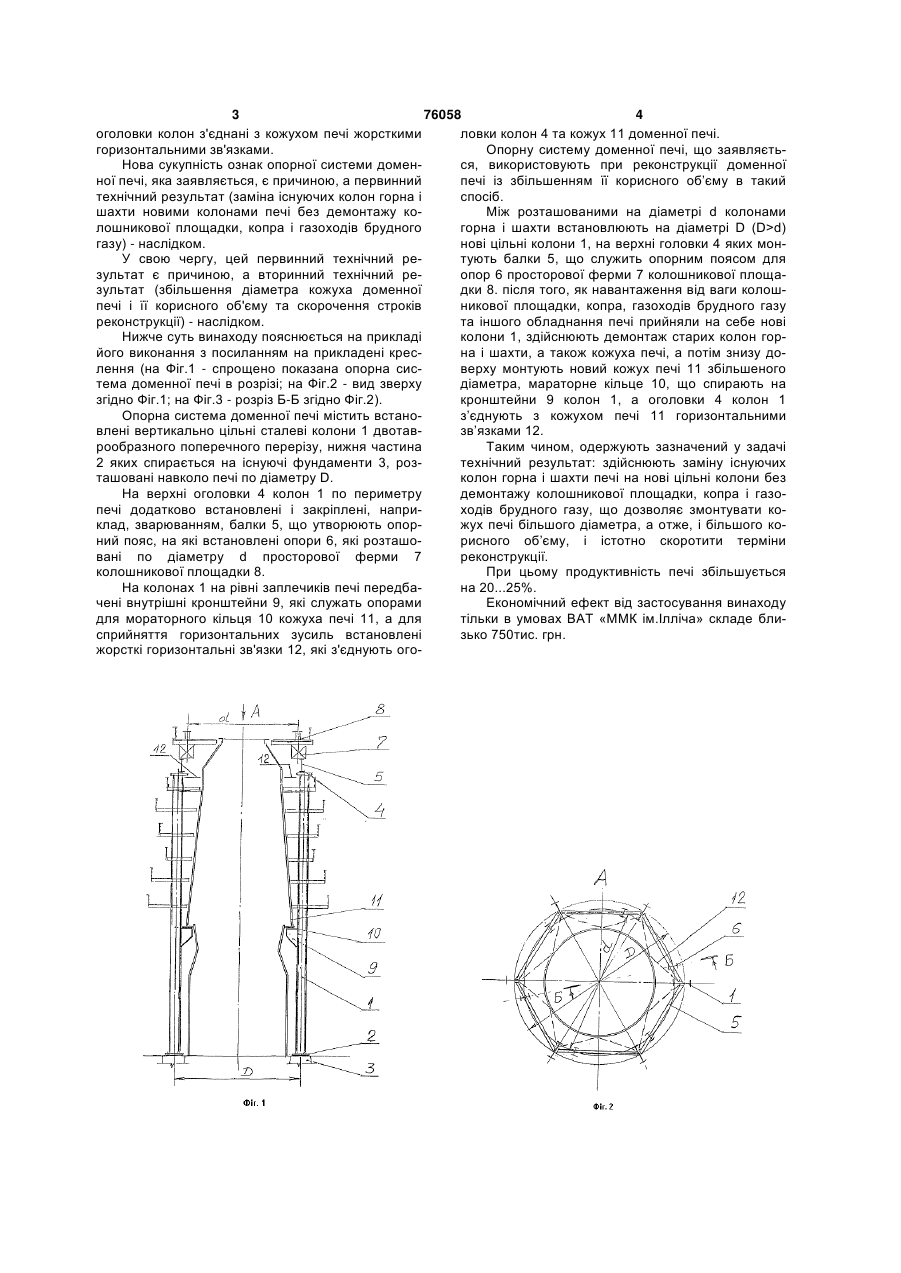

1. Опорна система доменної печі, яка застосовується, наприклад, при її реконструкції, що містить колони горна і колони шахти, що розташовані навколо печі, а також кожух печі, просторову ферму з колошниковою площадкою і мораторне кільце, яка відрізняється тим, що кожна з колон горна і колон шахти виконана у вигляді одної цільної вертикальної колони, п'ята якої спирається на фундамент, а на оголовках колон змонтований опорний пояс, що несе на собі просторову ферму з колошниковою площадкою, причому на цільних колонах передбачені внутрішні кронштейни, на які сперте мораторне кільце. 2. Система за п.1, яка відрізняється тим, що оголовки колон з'єднані з кожухом печі жорсткими горизонтальними зв'язками. Винахід належить до металургії і може бути використаний при ремонтах доменних печей з їх реконструкцією, зокрема для збільшення корисного об'єму печі шляхом збільшення діаметру кожуха. Відома опорна система доменної печі [Мілєр В.Я. Сталеві конструкції комплексу доменної печі та газоочистки / В.Я. Мілєр та ін., М.: Видавництво літератури з будівництва, 1965], а також опорна система доменної печі [кресл. 1045-КМ1 та 1045КМ2, "ППРОМЕЗ"], що взята у якості прототипу, що містить колони горна, колони шахти, розташовані зовні печі, а також кожух печі, просторову ферму з колошниковою площадкою і мораторне кільце. Існуюча опорна система містить роздільні вертикальні колони шахти і похилі колони горна, на оголовки яких спирається мораторне кільце. Поряд з тим, що зазначена опорна система виконує своє пряме призначення, тобто сприймає навантаження від ваги металоконструкцій, обладнання і шихти, вона має істотні недоліки зв'язані з тим, що в разі потреби реконструкції доменної печі зі збільшенням її корисного об'єму практично неможливо збільшити діаметр кожуха печі через ма лу відстань між кожухом печі і похилими колонами горна, а також між кожухом і колонами шахти. Реконструкція печі вимагає тривалих строків. Задача, що стоїть перед авторами, полягає в створенні такої опорної системи доменної печі, яка б дозволила при реконструкції замінити існуючі колони горна і шахти на нові колони печі без демонтажу колошникової площадки, копра і газоходів брудного газу, а, отже, дозволила б збільшити діаметр кожуха доменної печі та її корисний об'єм, а також скоротити строки реконструкції. Поставлена задача вирішується тим, що в опорній системі доменної печі, що застосовується, наприклад, при її реконструкції, що містить колони горна і колони шахти, що розташовані навколо печі, а також кожух печі, просторову ферму з колошниковою площадкою і мораторне кільце, яка відрізняється тим, що кожна з колон горна і колон шахти виконана у вигляді одної цільної вертикальної колони, п'ята якої спирається на фундамент, а на оголовках колон змонтований опорний пояс, що несе на собі просторову ферму з колошниковою площадкою, причому мораторне кільце спирається на внутрішні кронштейни цільних колон. При цьому (19) UA (11) 76058 (13) C2 (21) 20041210761 (22) 27.12.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. №6, 2006р. (72) Царицин Евген Олександрович, Малимон Олександр Панасович, Деменков Дмитро Якович, Федотов Олег Васильович, Шелтік Валерій Анатолійович, Косолап Микола Володимирович, Давидов Микола Олександрович, Мельниченко Анатолій Іванович, Тітов Валерій Георгійович, Даньков Валерій Миколайович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСКИЙ МЕТАЛУРГІЙНІЙ КОМБІНАТ ІМ. ІЛЛІЧА" (56) SU 885511 A1, 30.11.1981 SU 1018980 A1, 23.05.1983 US 6287512 A, 11.09.2001 JP 55152114 A, 27.11.1980 3 76058 4 оголовки колон з'єднані з кожухом печі жорсткими ловки колон 4 та кожух 11 доменної печі. горизонтальними зв'язками. Опорну систему доменної печі, що заявляєтьНова сукупність ознак опорної системи доменся, використовують при реконструкції доменної ної печі, яка заявляється, є причиною, а первинний печі із збільшенням її корисного об’єму в такий технічний результат (заміна існуючих колон горна і спосіб. шахти новими колонами печі без демонтажу коМіж розташованими на діаметрі d колонами лошникової площадки, копра і газоходів брудного горна і шахти встановлюють на діаметрі D (D>d) газу) - наслідком. нові цільні колони 1, на верхні головки 4 яких монУ свою чергу, цей первинний технічний ретують балки 5, що служить опорним поясом для зультат є причиною, а вторинний технічний реопор 6 просторової ферми 7 колошникової площазультат (збільшення діаметра кожуха доменної дки 8. після того, як навантаження від ваги колошпечі і її корисного об'єму та скорочення строків никової площадки, копра, газоходів брудного газу реконструкції) - наслідком. та іншого обладнання печі прийняли на себе нові Нижче суть винаходу пояснюється на прикладі колони 1, здійснюють демонтаж старих колон горйого виконання з посиланням на прикладені кресна і шахти, а також кожуха печі, а потім знизу долення (на Фіг.1 - спрощено показана опорна сисверху монтують новий кожух печі 11 збільшеного тема доменної печі в розрізі; на Фіг.2 - вид зверху діаметра, мараторне кільце 10, що спирають на згідно Фіг.1; на Фіг.3 - розріз Б-Б згідно Фіг.2). кронштейни 9 колон 1, а оголовки 4 колон 1 Опорна система доменної печі містить встаноз’єднують з кожухом печі 11 горизонтальними влені вертикально цільні сталеві колони 1 двотавзв’язками 12. рообразного поперечного перерізу, нижня частина Таким чином, одержують зазначений у задачі 2 яких спирається на існуючі фундаменти 3, розтехнічний результат: здійснюють заміну існуючих ташовані навколо печі по діаметру D. колон горна і шахти печі на нові цільні колони без На верхні оголовки 4 колон 1 по периметру демонтажу колошникової площадки, копра і газопечі додатково встановлені і закріплені, наприходів брудного газу, що дозволяє змонтувати коклад, зварюванням, балки 5, що утворюють опоржух печі більшого діаметра, а отже, і більшого коний пояс, на які встановлені опори 6, які розташорисного об’єму, і істотно скоротити терміни вані по діаметру d просторової ферми 7 реконструкції. колошникової площадки 8. При цьому продуктивність печі збільшується На колонах 1 на рівні заплечиків печі передбана 20...25%. чені внутрішні кронштейни 9, які служать опорами Економічний ефект від застосування винаходу для мораторного кільця 10 кожуха печі 11, а для тільки в умовах ВАТ «ММК ім.Ілліча» складе блисприйняття горизонтальних зусиль встановлені зько 750тис. грн. жорсткі горизонтальні зв'язки 12, які з'єднують ого 5 Комп’ютерна верстка М. Ломалова 76058 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
