Кормороздавач

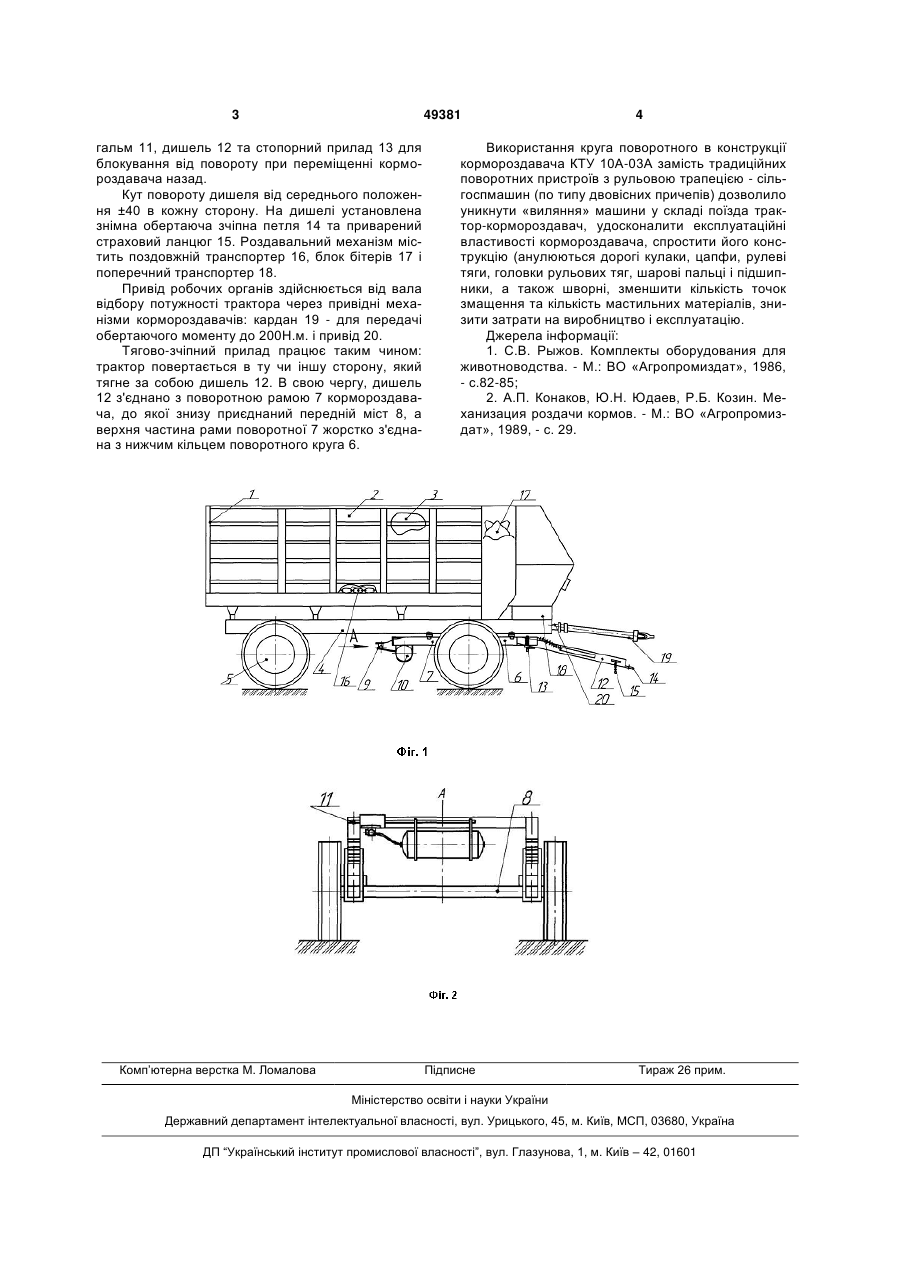

1. Кормороздавач, що містить кузов, поздовжній транспортер, блок бітерів, поперечний транспортер, ходову частину і привідні механізми, який відрізняється тим, що до передньої частини каркаса машини прикріплений поворотний круг з поворотною рамою, до якої, в свою чергу, прикріплений передній міст з ресорами і колесами, а також дишель. 2. Кормороздавач за п. 1, який відрізняється тим, що до поворотної рами прикріплений стопорний прилад. (19) (21) u200911867 (22) 20.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) БАБІН ВОЛОДИМИР ПЕТРОВИЧ, ГОРБЕНКО ІВАН ІЛЛІЧ, ГОРБЕНКО ОЛЕКСАНДР ІВАНОВИЧ, РУДНЄВ ЮРІЙ ІВАНОВИЧ (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРОГНОЗУВАННЯ ТА ВИПРОБУВАННЯ ТЕХНІКИ І ТЕХНОЛОГІЙ ДЛЯ СІЛЬСЬКОГОСПОДАРСЬКОГО ВИРОБНИЦТВА ІМЕНІ ЛЕОНІДА ПОГОРІЛОГО 3 49381 гальм 11, дишель 12 та стопорний прилад 13 для блокування від повороту при переміщенні кормороздавача назад. Кут повороту дишеля від середнього положення ±40 в кожну сторону. На дишелі установлена знімна обертаюча зчіпна петля 14 та приварений страховий ланцюг 15. Роздавальний механізм містить поздовжній транспортер 16, блок бітерів 17 і поперечний транспортер 18. Привід робочих органів здійснюється від вала відбору потужності трактора через привідні механізми кормороздавачів: кардан 19 - для передачі обертаючого моменту до 200Н.м. і привід 20. Тягово-зчіпний прилад працює таким чином: трактор повертається в ту чи іншу сторону, який тягне за собою дишель 12. В свою чергу, дишель 12 з'єднано з поворотною рамою 7 кормороздавача, до якої знизу приєднаний передній міст 8, а верхня частина рами поворотної 7 жорстко з'єднана з нижчим кільцем поворотного круга 6. Комп’ютерна верстка М. Ломалова 4 Використання круга поворотного в конструкції кормороздавача КТУ 10А-03А замість традиційних поворотних пристроїв з рульовою трапецією - сільгоспмашин (по типу двовісних причепів) дозволило уникнути «виляння» машини у складі поїзда трактор-кормороздавач, удосконалити експлуатаційні властивості кормороздавача, спростити його конструкцію (анулюються дорогі кулаки, цапфи, рулеві тяги, головки рульових тяг, шарові пальці і підшипники, а також шворні, зменшити кількість точок змащення та кількість мастильних матеріалів, знизити затрати на виробництво і експлуатацію. Джерела інформації: 1. С.В. Рыжов. Комплекты оборудования для животноводства. - М.: ВО «Агропромиздат», 1986, - с.82-85; 2. А.П. Конаков, Ю.Н. Юдаев, Р.Б. Козин. Механизация роздачи кормов. - М.: ВО «Агропромиздат», 1989, - с. 29. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
