Ультразвуковий концентратор
Номер патенту: 18486
Опубліковано: 15.11.2006
Автори: Абакумов Валентин Георгійович, Трапезон Кирило Олександрович
Формула / Реферат
Ультразвуковий концентратор, виконаний у вигляді тіла обертання змінного перерізу, який відрізняється тим, що його профіль має форму, яка визначається за співвідношенням:
,
де
Dх - діаметр поперечного перерізу у точці х;
D0 - діаметр мінімального поперечного перерізу;
х - координата.
Текст

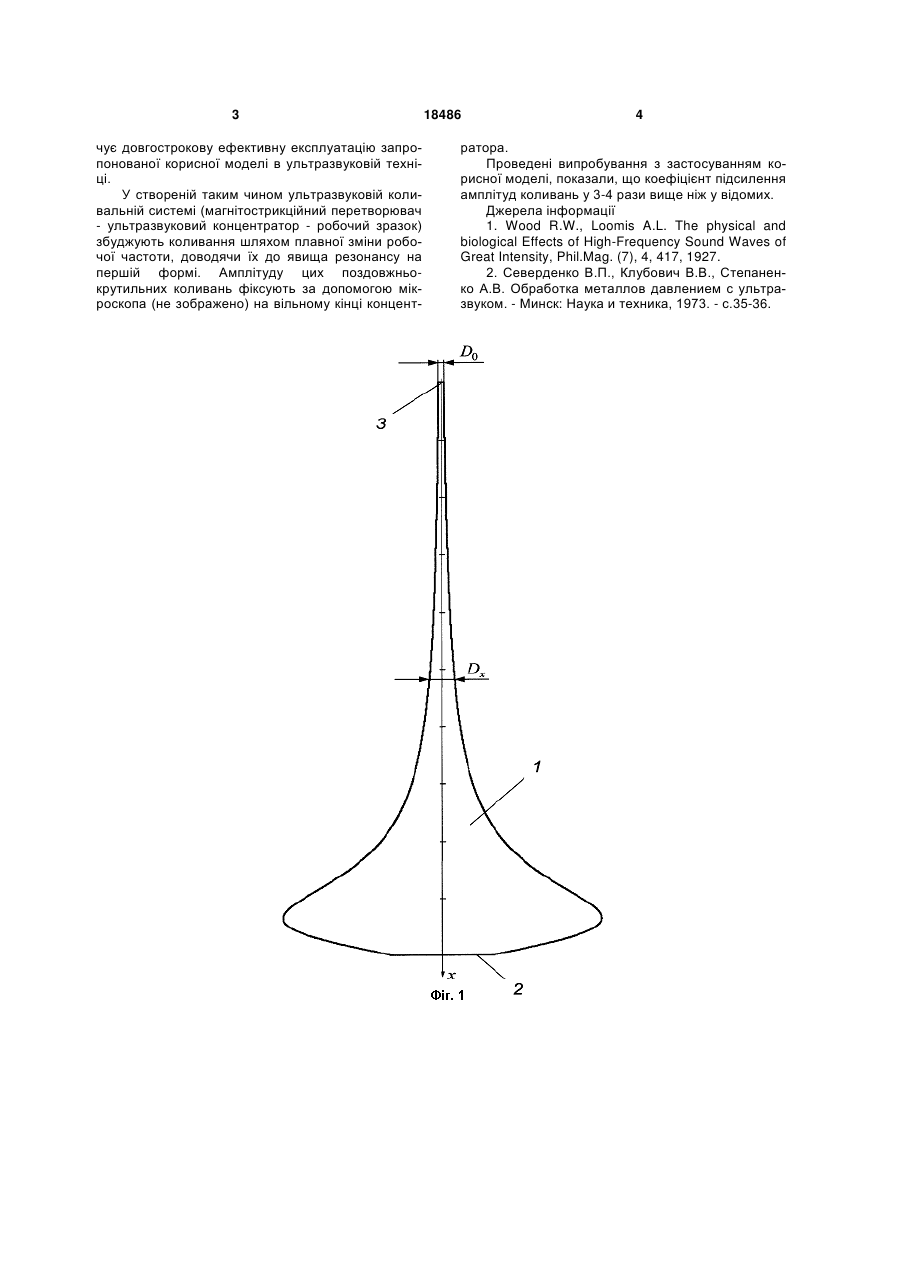

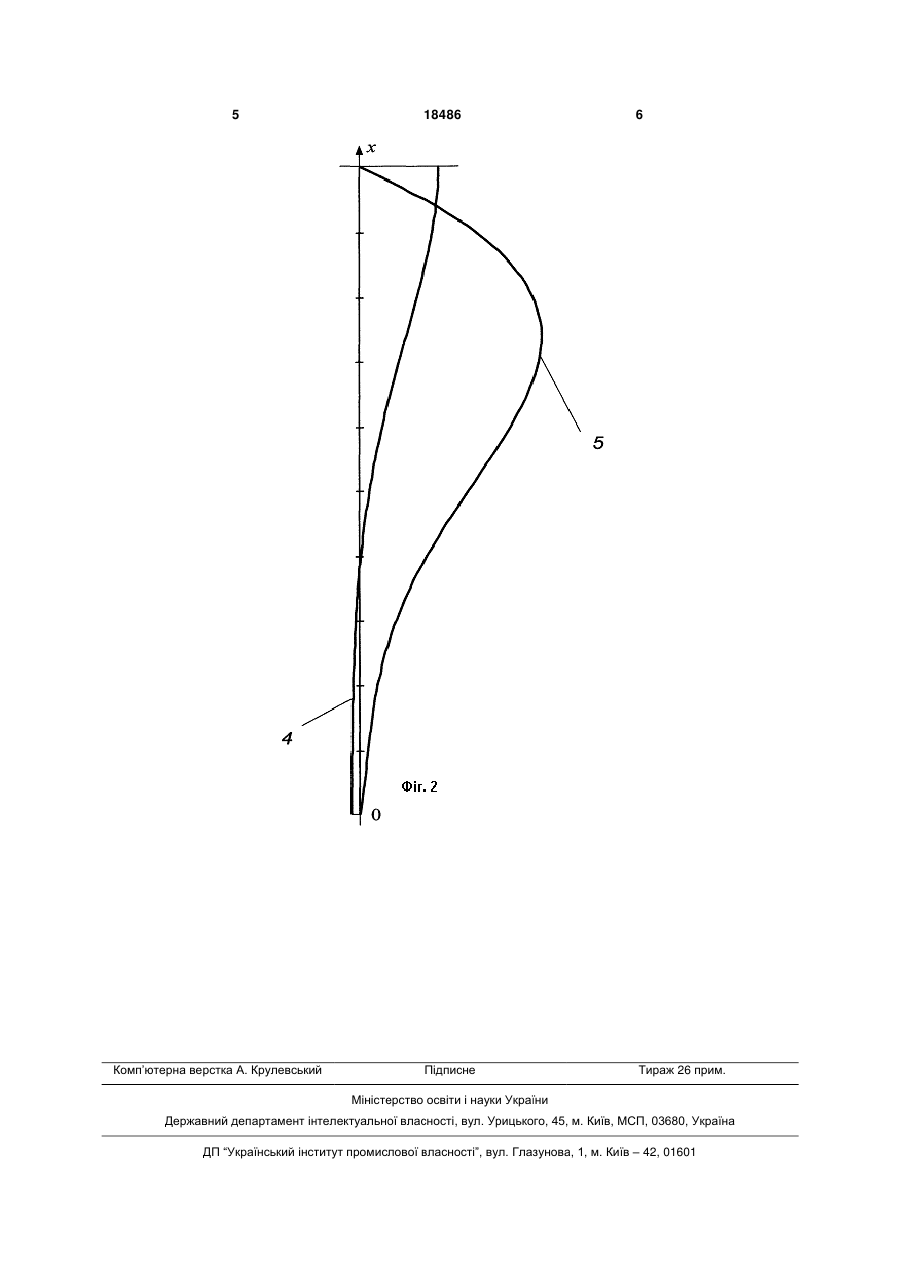

Ультразвуковий концентратор, виконаний у вигляді тіла обертання змінного перерізу, який 2 3 чує довгострокову ефективну експлуатацію запропонованої корисної моделі в ультразвуковій техніці. У створеній таким чином ультразвуковій коливальній системі (магнітострикційний перетворювач - ультразвуковий концентратор - робочий зразок) збуджують коливання шляхом плавної зміни робочої частоти, доводячи їх до явища резонансу на першій формі. Амплітуду цих поздовжньокрутильних коливань фіксують за допомогою мікроскопа (не зображено) на вільному кінці концент 18486 4 ратора. Проведені випробування з застосуванням корисної моделі, показали, що коефіцієнт підсилення амплітуд коливань у 3-4 рази вище ніж у відомих. Джерела інформації 1. Wood R.W., Loomis A.L. The physical and biological Effects of High-Frequency Sound Waves of Great Intensity, Phil.Mag. (7), 4, 417, 1927. 2. Северденко В.П., Клубович В.В., Степаненко А.В. Обработка металлов давлением с ультразвуком. - Минск: Наука и техника, 1973. - с.35-36. 5 Комп’ютерна верстка А. Крулевський 18486 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasonic concentrator
Автори англійськоюTrapezon Kyrylo Oleksandrovych, Abakumov Valentyn Heorhiiovych
Назва патенту російськоюУльтразвуковой концентратор
Автори російськоюТрапезон Кирилл Александрович, Абакумов Валентин Георгиевич
МПК / Мітки
МПК: B06B 3/00
Мітки: ультразвуковий, концентратор
