Електронасосний агрегат

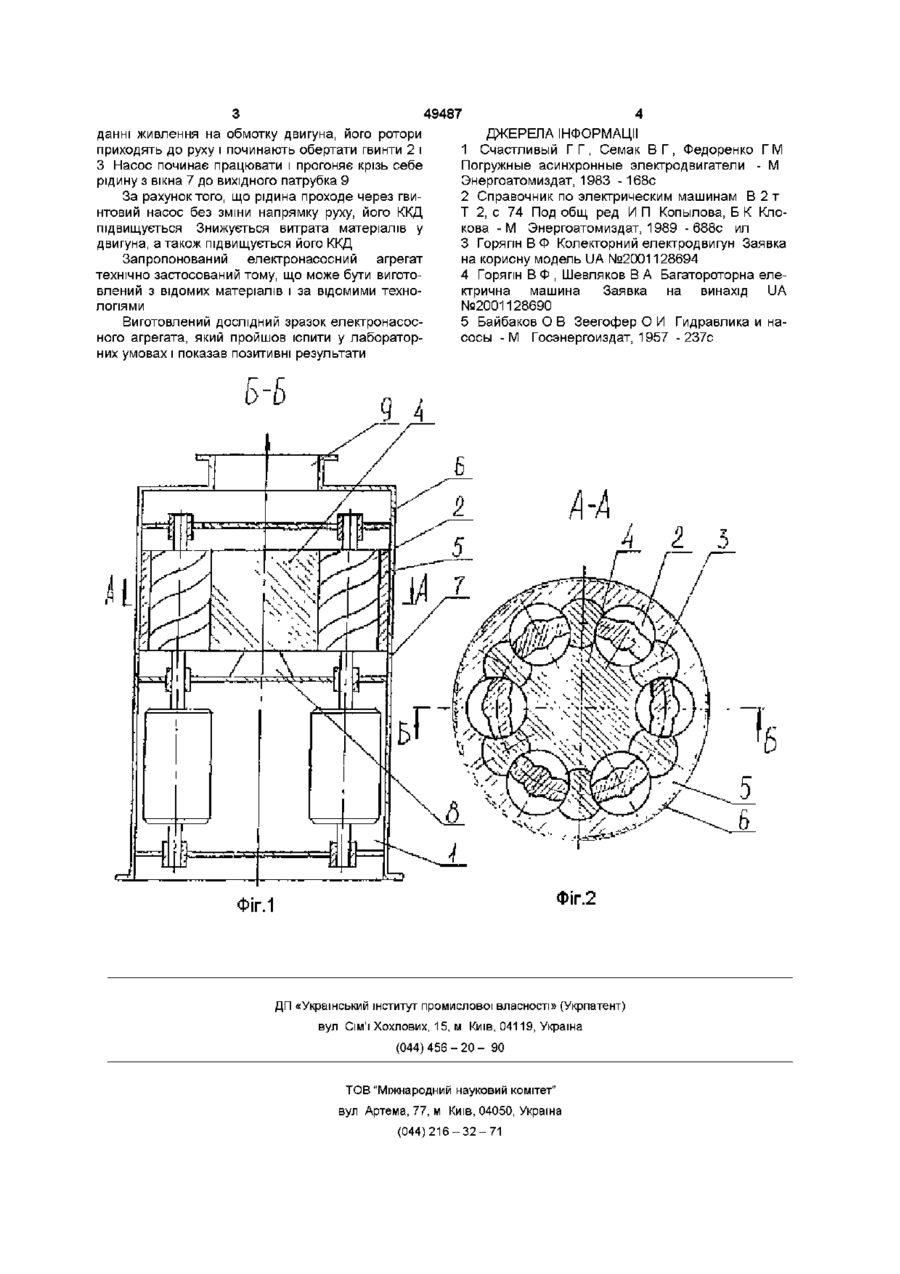

Електронасосний агрегат, який містить багатороторний електродвигун, сухий або рідинозаповнении, і гвинтовий насос, який відрізняється тим, що установлені на робочих кінцях валів двигуна гвинти спряжені один з одним так, що утворюють замкнене коло, при цьому, якщо ротори двигуна обертаються в один бік, то Винахід відноситься до насособудування Відомий погружний електронасос, який складається з водозаповненого (рідинозаповненого) асинхронного електродвигуна з короткозамкненим ротором, який установлений на валу, що обертається в підшипниках каченія і на робочому КІНЦІ якого встановлений багатоступенчатий центробіжний насос, див , наприклад, [1] рис 1 16 і рис 1 26, [2] Недоліком вказаного електронасоса є дуже велика довжина, підвищена маса, знижений коефіцієнт корисної дії, зумовлений підвищеним загубленням енергії як у електродвигуні, так і у насосі у зв'язку з дуже великою КІЛЬКІСТЮ заворотів рідини у його багатьох ступенях Відома корисна модель колекторного електродвигуна, внутрішня порожнина якого заповнена рідиною, наприклад, мастилом для зниження іскріння під щітками [3], недоліком якої є підвищена витрата матеріалів Відома багатороторна електрична машина, наприклад, шестироторна [4], яка може бути як асинхронною з короткозамкненим ротором, так і колекторною змінного струму Витрати матеріалів у такій машині в 1,5 -М ,7 разів менше, ніж у вищевказаного аналога (при незмінній частоті обертання) Недоліком такої машини є складність з'єднання з центробіжним насосом Відомим Є ГВИНТОВИЙ насос, який складається з спряжених один з одним гвинтів у КІЛЬКОСТІ 2 або З одиниці, який приводиться у дію від одновального електричного двигуна [5] Його недоліком є не можливість приводу від многовального електродвигуна У якості прототипу приймається перший В основу винаходу поставлене завдання зменшення довжини електронасосу, маси і втрат електроенергії як в електродвигуні, так і у насосі Поставлене завдання вирішується тим, що двигун виконується багатороторним (шестироторним), а насос гвинтовим і його гвинти розташовані по колу і спряжені один з одним, при тому, якщо ротори двигуна обертаються в одну сторону, число гвинтів ВДВІЧІ перевищує число роторів, а якщо його ротори обертаються у різні сторони, то число гвинтів рівно числу роторів Зіставлений аналіз пристрою, що заявляється, з відомим у даній галузі, у чому числі з прототипом, показує на суттєві переваги електронасосного агрегату, які виникають завдяки зниженню маси і підвищенню коефіцієнта корисної дії Робота пристрою пояснюється кресленням, де на фіг 1 зображений подовжній, а на фіг 2 поперечний переріз по А-А еле ктро насос ного агрегату з шістьма роторами Електронасосний агрегат складається з електродвигуна 1 з шістьма роторами, які обертаються у одну сторону і установлені у підшипниках, шести великих гвинтів 2 насоса і шести малих 3, внутрішнього корпусу 4 гвинтового насосу, зовнішнього корпусу 5 гвинтового насоса оболонки 6 електронасосного агрегату, вікна 7 для подачі рідини до насосу, опорної лапи внутрішнього корпусу 8 гвинтового насосу, вихідного патрубку 9 агрегату Пристрій працює наступним чином При по КІЛЬКІСТЬ гвинтів ВДВІЧІ перевищує КІЛЬКІСТЬ роторів, а якщо його ротори обертаються у різні боки, то КІЛЬКІСТЬ гвинтів дорівнює КІЛЬКОСТІ роторів 1 00 49487 данні живлення на обмотку двигуна, його ротори приходять до руху і починають обертати гвинти 2 і З Насос починає працювати і прогоняє крізь себе рідину з вікна 7 до вихідного патрубка 9 За рахунок того, що рідина проходе через гвинтовий насос без зміни напрямку руху, його ККД підвищується Знижується витрата матеріалів у двигуна, а також підвищується його ККД Запропонований електронасосний агрегат технічно застосований тому, що може бути виготовлений з відомих матеріалів і за відомими технологіями Виготовлений дослідний зразок електронасосного агрегата, який пройшов іспити у лабораторних умовах і показав позитивні результати ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Счастливый Г Г, Семак В Г, Федоренко Г М Погружные асинхронные электродвигатели - М Энергоатомиздат, 1983 - 168с 2 Справочник по электрическим машинам В 2 т Т 2, с 74 Под общ ред И П Копылова, Б К Клокова - М Энергоатомиздат, 1989 -688с ил 3 Горя гін В Ф Колекторний електродвигун Заявка на корисну модель UA №2001128694 4 Горяпн В Ф , Шевляков В А Багатороторна електрична машина Заявка на винахід UA №2001128690 5 Байбаков О В Зеегофер О И Гидравлика и насосы - М Госэнергоиздат, 1957 -237с 5 Фіг.2 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
