Пристрій для зчитування інформації з профільного металевого носія

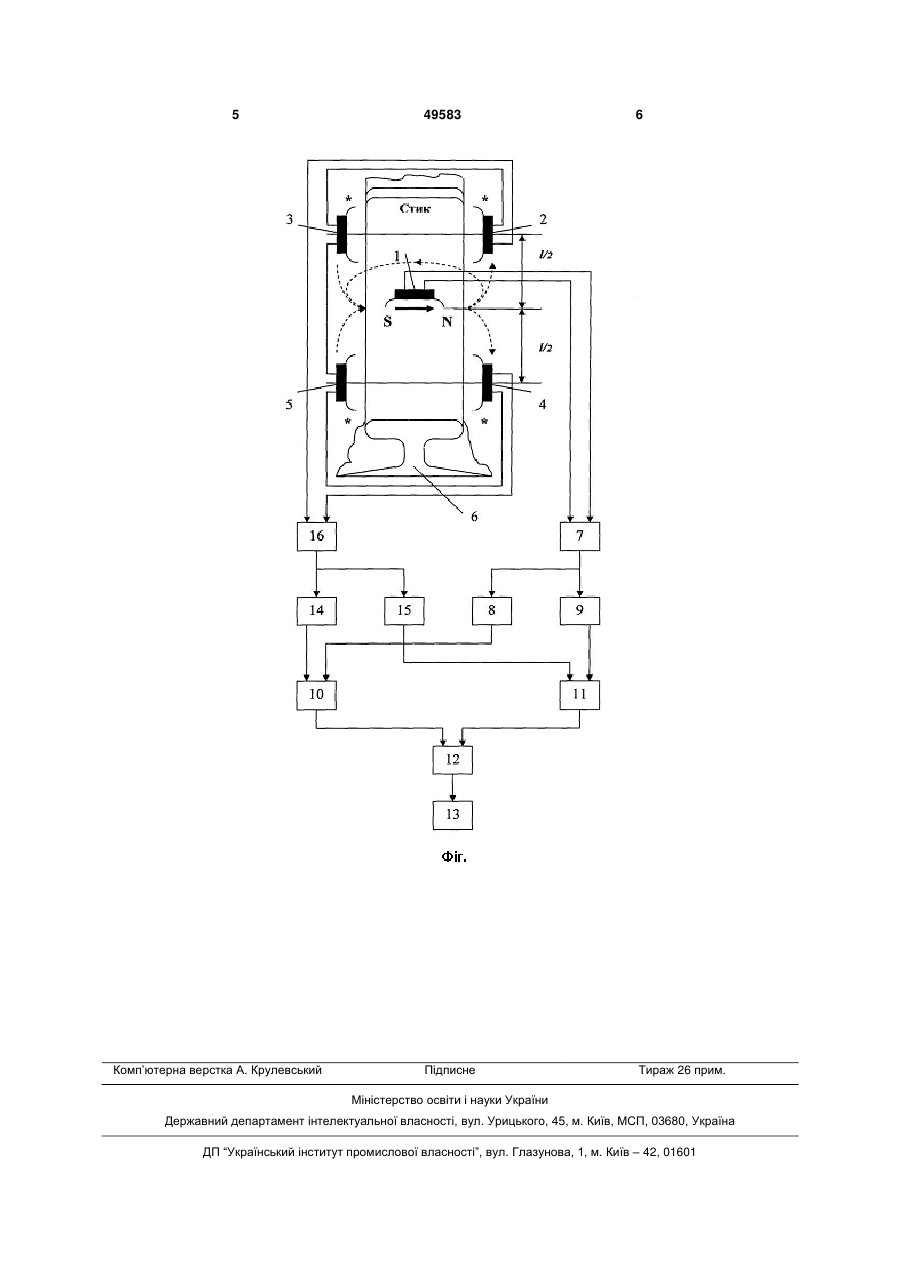

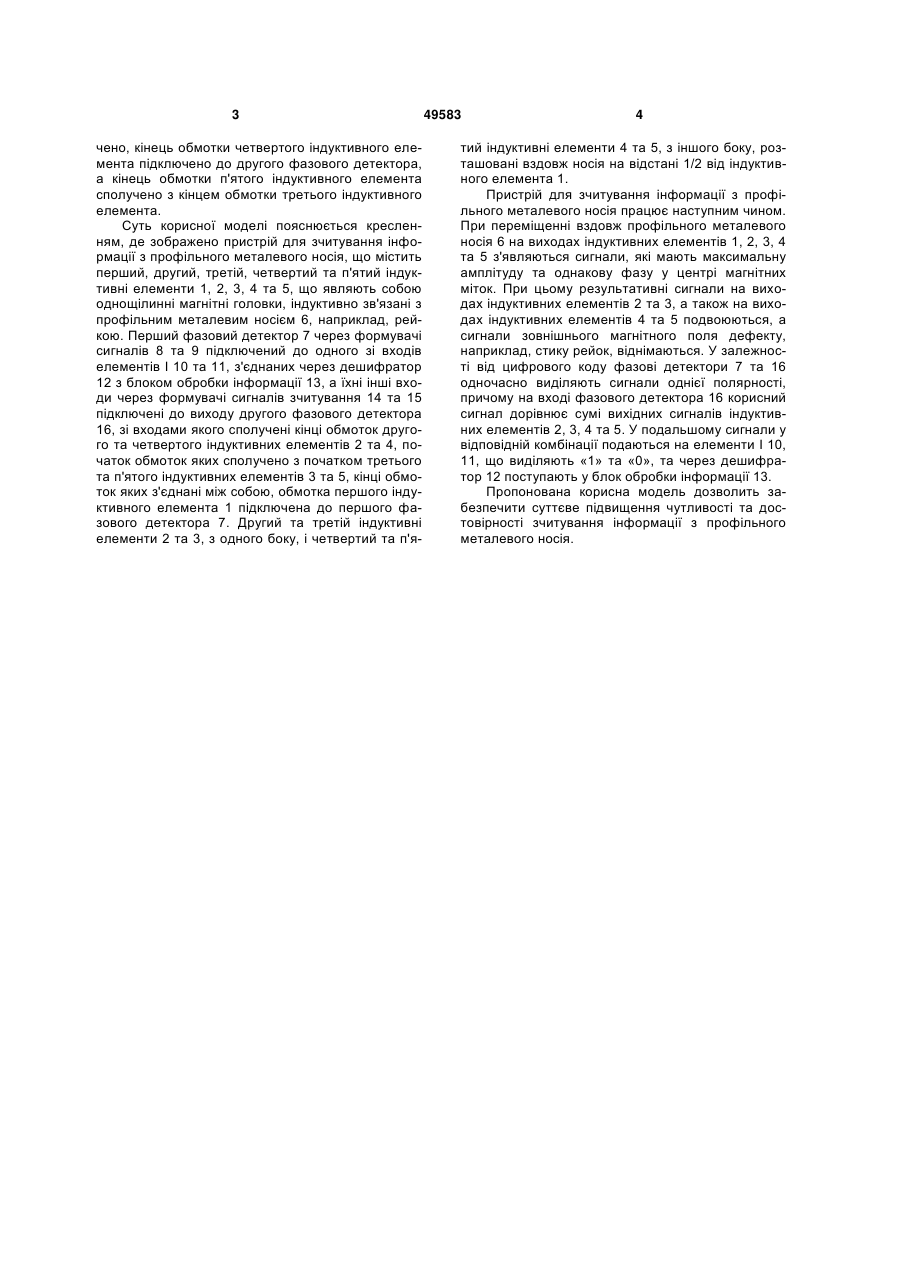

Пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, обмотка якого підключена через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи, розміщені співвісно між собою у 3 чено, кінець обмотки четвертого індуктивного елемента підключено до другого фазового детектора, а кінець обмотки п'ятого індуктивного елемента сполучено з кінцем обмотки третього індуктивного елемента. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з профільного металевого носія, що містить перший, другий, третій, четвертий та п'ятий індуктивні елементи 1, 2, 3, 4 та 5, що являють собою однощілинні магнітні головки, індуктивно зв'язані з профільним металевим носієм 6, наприклад, рейкою. Перший фазовий детектор 7 через формувачі сигналів 8 та 9 підключений до одного зі входів елементів І 10 та 11, з'єднаних через дешифратор 12 з блоком обробки інформації 13, а їхні інші входи через формувачі сигналів зчитування 14 та 15 підключені до виходу другого фазового детектора 16, зі входами якого сполучені кінці обмоток другого та четвертого індуктивних елементів 2 та 4, початок обмоток яких сполучено з початком третього та п'ятого індуктивних елементів 3 та 5, кінці обмоток яких з'єднані між собою, обмотка першого індуктивного елемента 1 підключена до першого фазового детектора 7. Другий та третій індуктивні елементи 2 та 3, з одного боку, і четвертий та п'я 49583 4 тий індуктивні елементи 4 та 5, з іншого боку, розташовані вздовж носія на відстані 1/2 від індуктивного елемента 1. Пристрій для зчитування інформації з профільного металевого носія працює наступним чином. При переміщенні вздовж профільного металевого носія 6 на виходах індуктивних елементів 1, 2, 3, 4 та 5 з'являються сигнали, які мають максимальну амплітуду та однакову фазу у центрі магнітних міток. При цьому результативні сигнали на виходах індуктивних елементів 2 та 3, а також на виходах індуктивних елементів 4 та 5 подвоюються, а сигнали зовнішнього магнітного поля дефекту, наприклад, стику рейок, віднімаються. У залежності від цифрового коду фазові детектори 7 та 16 одночасно виділяють сигнали однієї полярності, причому на вході фазового детектора 16 корисний сигнал дорівнює сумі вихідних сигналів індуктивних елементів 2, 3, 4 та 5. У подальшому сигнали у відповідній комбінації подаються на елементи І 10, 11, що виділяють «1» та «0», та через дешифратор 12 поступають у блок обробки інформації 13. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та достовірності зчитування інформації з профільного металевого носія. 5 Комп’ютерна верстка А. Крулевський 49583 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
