Фільтр для очистки рідини

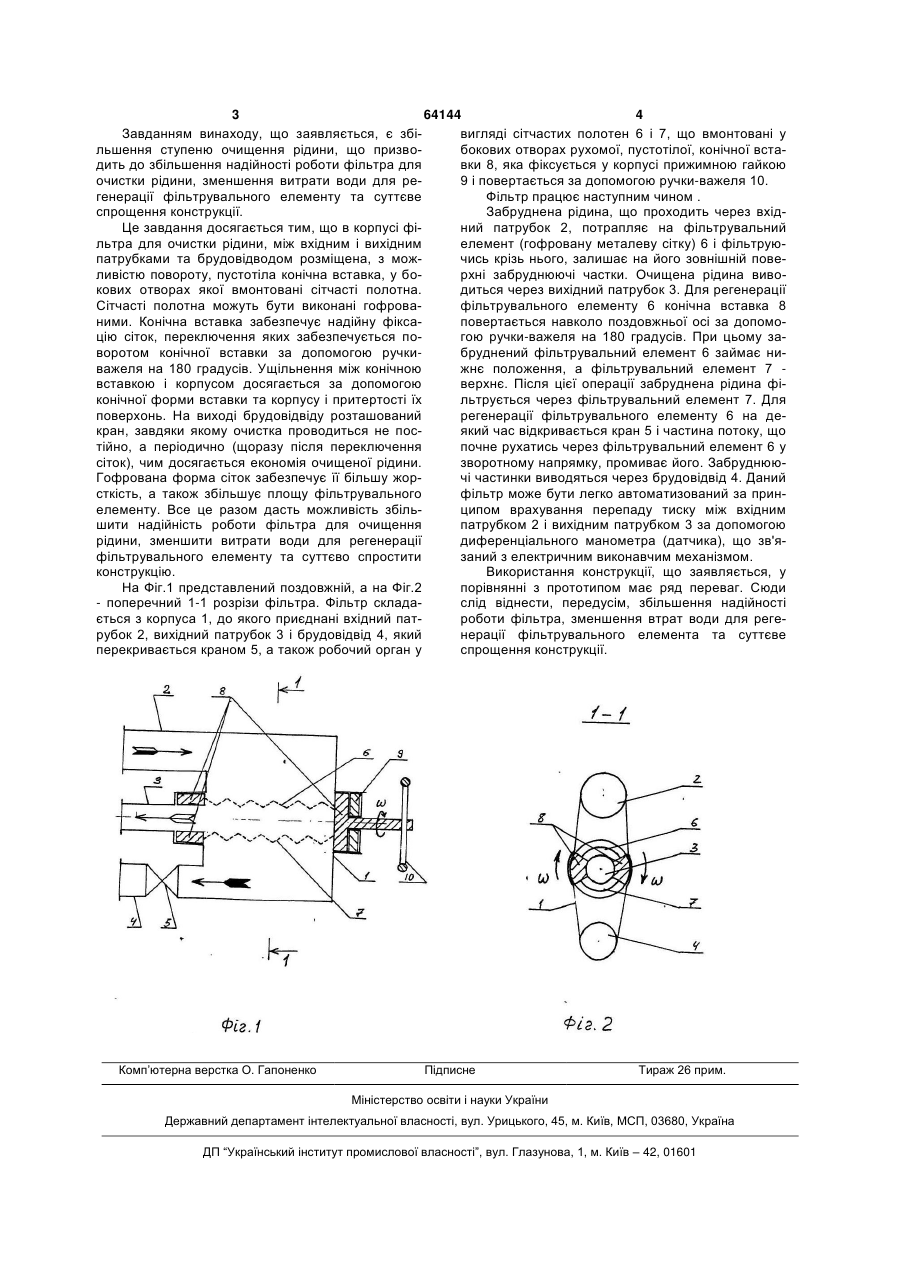

1. Фільтр для очистки рідини, який включає сітчастий робочий орган, розміщений між вхідним патрубком забрудненої рідини, брудовідводом та патрубком очищеної води, який відрізняється тим, що сітчастий робочий орган виконаний як пустотіла конічна вставка, у бічних отворах якої вмонтовані сітчасті полотна, і розміщений в корпусі з можливістю повороту навколо поздовжньої осі. 2. Фільтр для очистки рідини за п. 1, який відрізняється тим, що сітчасті полотна виконані гофрованими. (19) (21) 2003021169 (22) 10.02.2003 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Солодкий Олександр Дмитрович, Іванов Сергій Юрійович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ (56) SU 205809, 02.12.1967 SU 1279653 A1, 30.12.1986 SU 1095954 A, 07.06.1984 SU 1304850 A1, 23.04.1987 SU 1393453 A1, 07.05.1988 3 64144 4 Завданням винаходу, що заявляється, є збівигляді сітчастих полотен 6 і 7, що вмонтовані у льшення ступеню очищення рідини, що призвобокових отворах рухомої, пустотілої, конічної встадить до збільшення надійності роботи фільтра для вки 8, яка фіксується у корпусі прижимною гайкою очистки рідини, зменшення витрати води для ре9 і повертається за допомогою ручки-важеля 10. генерації фільтрувального елементу та суттєве Фільтр працює наступним чином . спрощення конструкції. Забруднена рідина, що проходить через вхідЦе завдання досягається тим, що в корпусі фіний патрубок 2, потрапляє на фільтрувальний льтра для очистки рідини, між вхідним і вихідним елемент (гофровану металеву сітку) 6 і фільтруюпатрубками та брудовідводом розміщена, з можчись крізь нього, залишає на його зовнішній повеливістю повороту, пустотіла конічна вставка, у борхні забруднюючі частки. Очищена рідина вивокових отворах якої вмонтовані сітчасті полотна. диться через вихідний патрубок 3. Для регенерації Сітчасті полотна можуть бути виконані гофровафільтрувального елементу 6 конічна вставка 8 ними. Конічна вставка забезпечує надійну фіксаповертається навколо поздовжньої осі за допомоцію сіток, переключення яких забезпечується погою ручки-важеля на 180 градусів. При цьому заворотом конічної вставки за допомогою ручкибруднений фільтрувальний елемент 6 займає ниважеля на 180 градусів. Ущільнення між конічною жнє положення, а фільтрувальний елемент 7 вставкою і корпусом досягається за допомогою верхнє. Після цієї операції забруднена рідина фіконічної форми вставки та корпусу і притертості їх льтрується через фільтрувальний елемент 7. Для поверхонь. На виході брудовідвіду розташований регенерації фільтрувального елементу 6 на декран, завдяки якому очистка проводиться не посякий час відкривається кран 5 і частина потоку, що тійно, а періодично (щоразу після переключення почне рухатись через фільтрувальний елемент 6 у сіток), чим досягається економія очищеної рідини. зворотному напрямку, промиває його. ЗабруднююГофрована форма сіток забезпечує її більшу жорчі частинки виводяться через брудовідвід 4. Даний сткість, а також збільшує площу фільтрувального фільтр може бути легко автоматизований за принелементу. Все це разом дасть можливість збільципом врахування перепаду тиску між вхідним шити надійність роботи фільтра для очищення патрубком 2 і вихідним патрубком 3 за допомогою рідини, зменшити витрати води для регенерації диференціального манометра (датчика), що зв'яфільтрувального елементу та суттєво спростити заний з електричним виконавчим механізмом. конструкцію. Використання конструкції, що заявляється, у На Фіг.1 представлений поздовжній, а на Фіг.2 порівнянні з прототипом має ряд переваг. Сюди - поперечний 1-1 розрізи фільтра. Фільтр складаслід віднести, передусім, збільшення надійності ється з корпуса 1, до якого приєднані вхідний патроботи фільтра, зменшення втрат води для регерубок 2, вихідний патрубок 3 і брудовідвід 4, який нерації фільтрувального елемента та суттєве перекривається краном 5, а також робочий орган у спрощення конструкції. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
