Гідравлічний таран

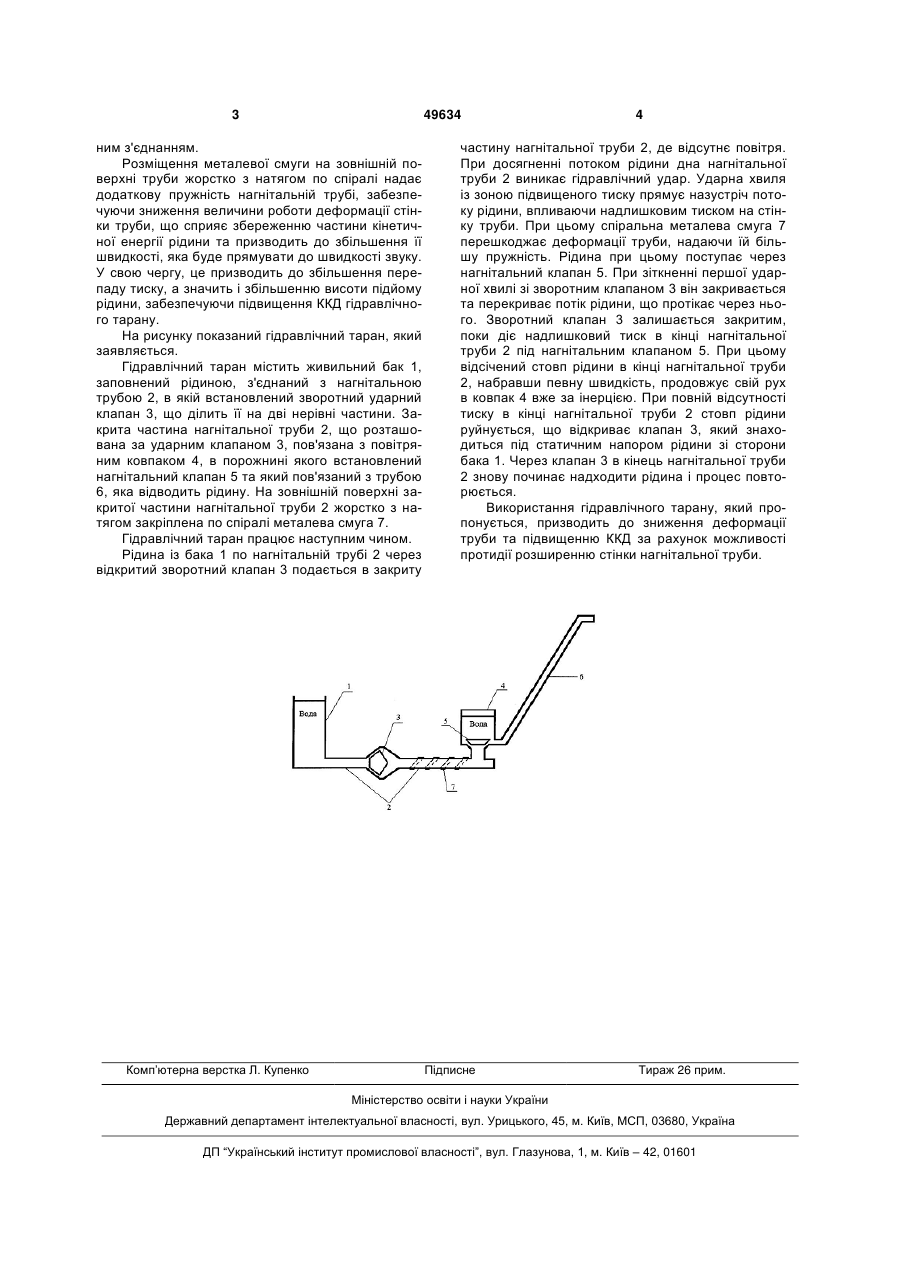

1. Гідравлічний таран, що містить живильний бак, з'єднаний нагнітальною трубою зі встановле 3 49634 ним з'єднанням. Розміщення металевої смуги на зовнішній поверхні труби жорстко з натягом по спіралі надає додаткову пружність нагнітальній трубі, забезпечуючи зниження величини роботи деформації стінки труби, що сприяє збереженню частини кінетичної енергії рідини та призводить до збільшення її швидкості, яка буде прямувати до швидкості звуку. У свою чергу, це призводить до збільшення перепаду тиску, а значить і збільшенню висоти підйому рідини, забезпечуючи підвищення ККД гідравлічного тарану. На рисунку показаний гідравлічний таран, який заявляється. Гідравлічний таран містить живильний бак 1, заповнений рідиною, з'єднаний з нагнітальною трубою 2, в якій встановлений зворотний ударний клапан 3, що ділить її на дві нерівні частини. Закрита частина нагнітальної труби 2, що розташована за ударним клапаном 3, пов'язана з повітряним ковпаком 4, в порожнині якого встановлений нагнітальний клапан 5 та який пов'язаний з трубою 6, яка відводить рідину. На зовнішній поверхні закритої частини нагнітальної труби 2 жорстко з натягом закріплена по спіралі металева смуга 7. Гідравлічний таран працює наступним чином. Рідина із бака 1 по нагнітальній трубі 2 через відкритий зворотний клапан 3 подається в закриту Комп’ютерна верстка Л. Купенко 4 частину нагнітальної труби 2, де відсутнє повітря. При досягненні потоком рідини дна нагнітальної труби 2 виникає гідравлічний удар. Ударна хвиля із зоною підвищеного тиску прямує назустріч потоку рідини, впливаючи надлишковим тиском на стінку труби. При цьому спіральна металева смуга 7 перешкоджає деформації труби, надаючи їй більшу пружність. Рідина при цьому поступає через нагнітальний клапан 5. При зіткненні першої ударної хвилі зі зворотним клапаном 3 він закривається та перекриває потік рідини, що протікає через нього. Зворотний клапан 3 залишається закритим, поки діє надлишковий тиск в кінці нагнітальної труби 2 під нагнітальним клапаном 5. При цьому відсічений стовп рідини в кінці нагнітальної труби 2, набравши певну швидкість, продовжує свій рух в ковпак 4 вже за інерцією. При повній відсутності тиску в кінці нагнітальної труби 2 стовп рідини руйнується, що відкриває клапан 3, який знаходиться під статичним напором рідини зі сторони бака 1. Через клапан 3 в кінець нагнітальної труби 2 знову починає надходити рідина і процес повторюється. Використання гідравлічного тарану, який пропонується, призводить до зниження деформації труби та підвищенню ККД за рахунок можливості протидії розширенню стінки нагнітальної труби. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
