Гідравлічний таран

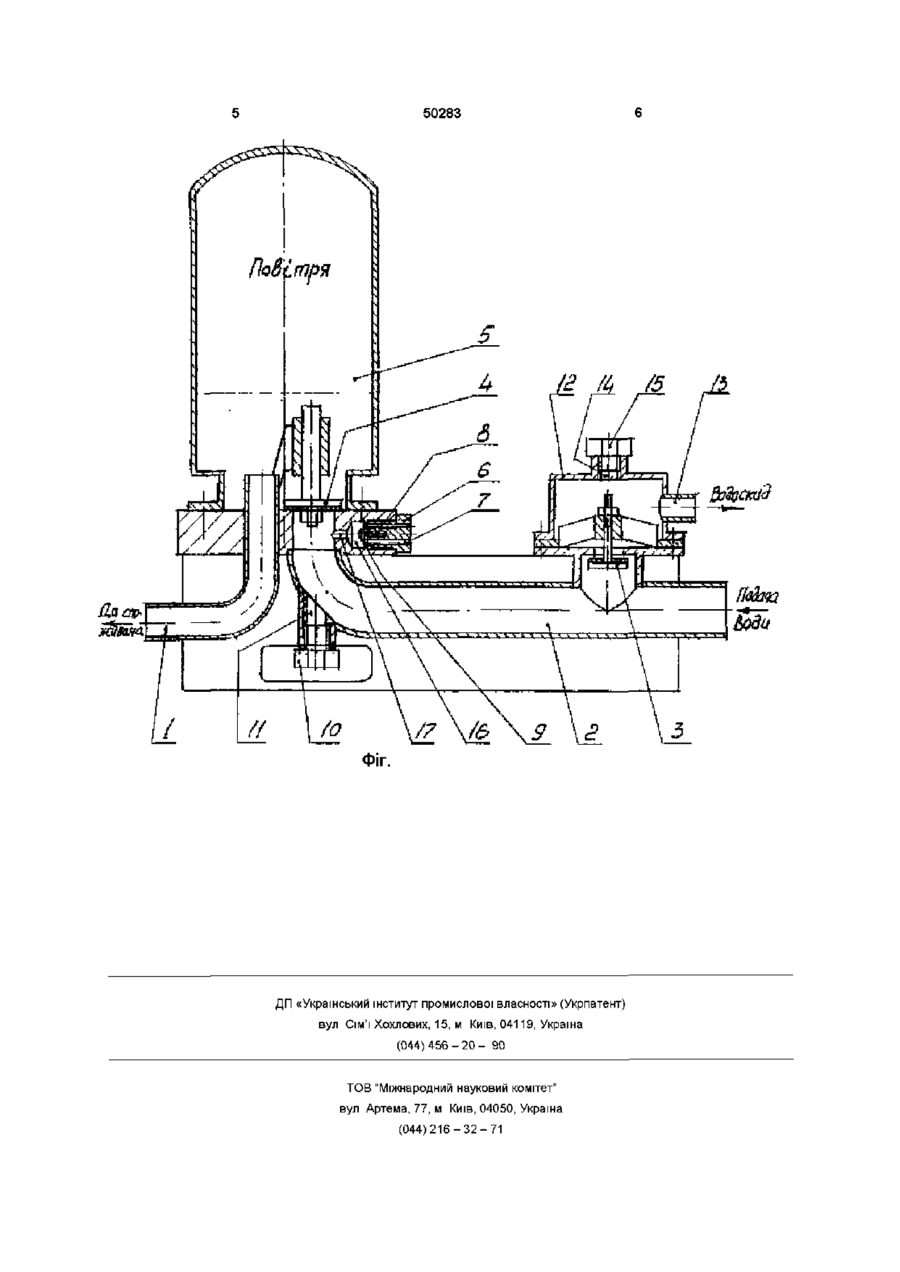

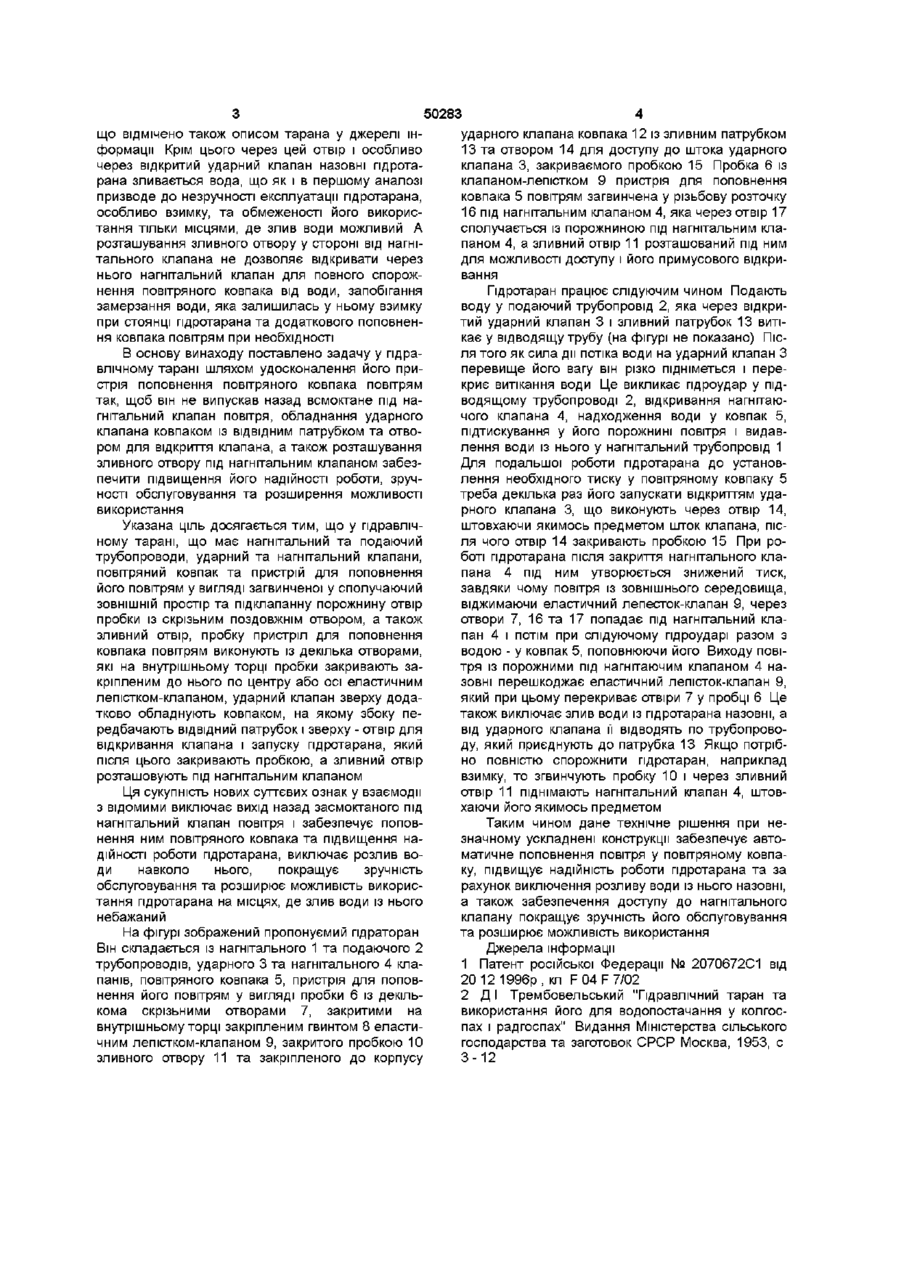

1 Гідравлічний таран, що містить нагнітальний та подавальний трубопроводи, ударний та нагнітальний клапани, повітряний ковпак та пристрій для поповнення його повітрям у вигляді пробки із скрізним отвором, який сполучає ЗОВНІШНІЙ простір та під клапанну порожнину, а також зливний отвір, який відрізняється тим, що пробку пристрою для поповнення ковпака повітрям виконують із декількома отворами, які на внутрішньому торці пробки закривають закріпленим до ковпака по центру або осі еластичним пелюстком-клапаном 2 Гідравлічний таран за п 1, який відрізняється тим, що ударний клапан зверху додатково обладнують ковпаком, на якому збоку передбачають патрубок, а зверху - отвір для відкривання клапана і запуску пдротарана, який після цього закривають пробкою 3 Гідравлічний таран за п 1, який відрізняється тим, що зливний отвір розташовують під нагнітальним клапаном Винахід відноситься до області беспривідних насосів, зокрема до пдротараних установок, і може бути використаний для їх модернізації та розширення використання Відомий гідравлічний таран, який має нагнітальний та подаючий трубопроводи, ударний та нагнітальний клапани, повітряний ковпак та пристрій для поповнення його повітрям При цьому пристрій складається із зливного клапана, сполучаючого порожнину повітряного ковпака зі зливом, повітряного клапана, сполучаючого повітряну подушку повітряного ковпака із атмосферою, сифонної каліброваної трубки та двох вставлених одна у другу посудин, причому зовнішня посудина виконана відкритою, а внутрішня, яка встановлена на дно зовнішньої посудини, замкнута і у неї виконаний отвір для штока нагнітального клапана та калібровані отвори на боковій поверхні і у верхньому дні Це дно розташовано нижче верхнього відкритого краю зовнішньої посудини, а сифона калібрована трубка установлена на ЗОВНІШНІЙ посудині так, що и коліно знаходиться на рівні краю відкритого зрізу зовнішньої посудини і один кінець розміщений у порожнині зовнішньої посудини, а другий - у порожнині повітряного ковпака і обидва КІНЦІ опущені нижче верхнього каліброваного отвору внутрішньої посудини [1] складність і недостатня надійність його конструкції, обумовлених великою КІЛЬКІСТЮ складових пристрою для поповнення повітря та необхідністю точного їх виготовлення, а також виливання води через зливний та ударний клапани навколо пдротарана, що призводе до незручності його експлуатації, особливо взимку, та обмеженості його використання ТІЛЬКИ МІСЦЯМИ, ДЄ ЗЛИВ ВОДИ МОЖЛИВИЙ Більш простим і близьким до винаходу прототипом являється гідравлічний таран ТГ-1, розробки Д І Трембовельського [2] Він також має нагнітальний та подаючий трубопроводи, ударний та нагнітальний клапани, повітняннй ковпак та пристрій для поповнення його повітрям, а також зливний отвір, який закривається пробкою При цьому пристрій для поповнення ковпака повітрям виконаний у вигляді загвинченої у отвір у СТІНЦІ корпуса під нагнітальним клапаном пробки із одним невеликим скрізьним осьовим отвором, через який під нагнітальний клапан після його закриття засмоктується повітря, яке потім піднімається разом із водою у ковпак під час пдроудару, а закриваємий пробкою зливний отвір розташований у стороні від нагнітального клапана Недостатками відомого гідравлічного тарану є Недостатками цього відомого гідравлічного тарану є ненадійність його пристрія поповнення ковпака повітрям внаслідок того, що повітря як заходить через його осьовий отвір так і виходить, СО 00 сч о ю 50283 що відмічено також описом тарана у джерелі інформації Крім цього через цей отвір і особливо через відкритий ударний клапан назовні пдротарана зливається вода, що як і в першому аналозі призводе до незручності експлуатації пдротарана, особливо взимку, та обмеженості його використання ТІЛЬКИ МІСЦЯМИ, ДЄ ЗЛИВ ВОДИ МОЖЛИВИЙ А розташування зливного отвору у стороні від нагнітального клапана не дозволяє відкривати через нього нагнітальний клапан для повного спорожнення повітряного ковпака від води, запобігання замерзання води, яка залишилась у ньому взимку при стоянці пдротарана та додаткового поповнення ковпака повітрям при необхідності В основу винаходу поставлено задачу у гідравлічному тарані шляхом удосконалення його пристрія поповнення повітряного ковпака повітрям так, щоб він не випускав назад всмоктане під нагнітальний клапан повітря, обладнання ударного клапана ковпаком із ВІДВІДНИМ патрубком та отвором для відкриття клапана, а також розташування зливного отвору під нагнітальним клапаном забезпечити підвищення його надійності роботи, зручності обслуговування та розширення можливості використання Указана ціль досягається тим, що у гідравлічному тарані, що має нагнітальний та подаючий трубопроводи, ударний та нагнітальний клапани, повітряний ковпак та пристрій для поповнення його повітрям у вигляді загвинченої у сполучаючий ЗОВНІШНІЙ простір та підклапанну порожнину отвір пробки із скрізьним поздовжнім отвором, а також зливний отвір, пробку пристріл для поповнення ковпака повітрям виконують із декілька отворами, які на внутрішньому торці пробки закривають закріпленим до нього по центру або осі еластичним лепістком-клапаном, ударний клапан зверху додатково обладнують ковпаком, на якому збоку передбачають ВІДВІДНИЙ патрубок і зверху - отвір для відкривання клапана і запуску пдротарана, який після цього закривають пробкою, а зливний отвір розташовують під нагнітальним клапаном Ця сукупність нових суттєвих ознак у взаємодії з відомими виключає вихід назад засмоктаного під нагнітальний клапан повітря і забезпечує поповнення ним повітряного ковпака та підвищення надійності роботи пдротарана, виключає розлив води навколо нього, покращує зручність обслуговування та розширює можливість використання пдротарана на місцях, де злив води із нього небажаний На фігурі зображений пропонуємий пдраторан Він складається із нагнітального 1 та подаючого 2 трубопроводів, ударного 3 та нагнітального 4 клапанів, повітряного ковпака 5, пристрія для поповнення його повітрям у вигляді пробки 6 із декількома скрізьними отворами 7, закритими на внутрішньому торці закріпленим гвинтом 8 еластичним лепістком-клапаном 9, закритого пробкою 10 зливного отвору 11 та закріпленого до корпусу ударного клапана ковпака 12 із зливним патрубком 13 та отвором 14 для доступу до штока ударного клапана 3, закриваємого пробкою 15 Пробка 6 із клапаном-лепістком 9 пристрія для поповнення ковпака 5 повітрям загвинчена у різьбову розточку 16 під нагнітальним клапаном 4, яка через отвір 17 сполучається із порожниною під нагнітальним клапаном 4, а зливний отвір 11 розташований під ним для можливості доступу і його примусового відкривання Гідротаран працює слідуючим чином Подають воду у подаючий трубопровід 2, яка через відкритий ударний клапан 3 і зливний патрубок 13 витікає у відводящу трубу (на фігурі не показано) Після того як сила дії потіка води на ударний клапан З перевище його вагу він різко підніметься і перекриє витікання води Це викликає пдроудар у підводящому трубопроводі 2, відкривання нагнітаючого клапана 4, надходження води у ковпак 5, підтискування у його порожнині повітря і видавлення води із нього у нагнітальний трубопровід 1 Для подальшої роботи пдротарана до установлення необхідного тиску у повітряному ковпаку 5 треба декілька раз його запускати відкриттям ударного клапана 3, що виконують через отвір 14, штовхаючи якимось предметом шток клапана, після чого отвір 14 закривають пробкою 15 При роботі пдротарана після закриття нагнітального клапана 4 під ним утворюється знижений тиск, завдяки чому повітря із зовнішнього середовища, віджимаючи еластичний лепесток-клапан 9, через отвори 7, 16 та 17 попадає під нагнітальний клапан 4 і потім при слідуючому пдроударі разом з водою - у ковпак 5, поповнюючи його Виходу повітря із порожними під нагнітаючим клапаном 4 назовні перешкоджає еластичний лепісток-клапан 9, який при цьому перекриває отвіри 7 у пробці 6 Це також виключає злив води із пдротарана назовні, а від ударного клапана її відводять по трубопроводу, який приєднують до патрубка 13 Якщо потрібно повністю спорожнити гідротаран, наприклад взимку, то згвинчують пробку 10 і через зливний отвір 11 піднімають нагнітальний клапан 4, штовхаючи його якимось предметом Таким чином дане технічне рішення при незначному ускладнені конструкції забезпечує автоматичне поповнення повітря у повітряному ковпаку, підвищує надійність роботи пдротарана та за рахунок виключення розливу води із нього назовні, а також забезпечення доступу до нагнітального клапану покращує зручність його обслуговування та розширює можливість використання Джерела інформації 1 Патент російської Федерації № 2070672С1 від 20 12 1996р. кл F 04 F 7/02 2 Д І Трембовельський "Гідравлічний таран та використання його для водопостачання у колгоспах і радгоспах" Видання Міністерства сільського господарства та заготовок СРСР Москва, 1953, с 3-12 50283 '2 Ik ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 /5 Л
