Гідравлічний бак

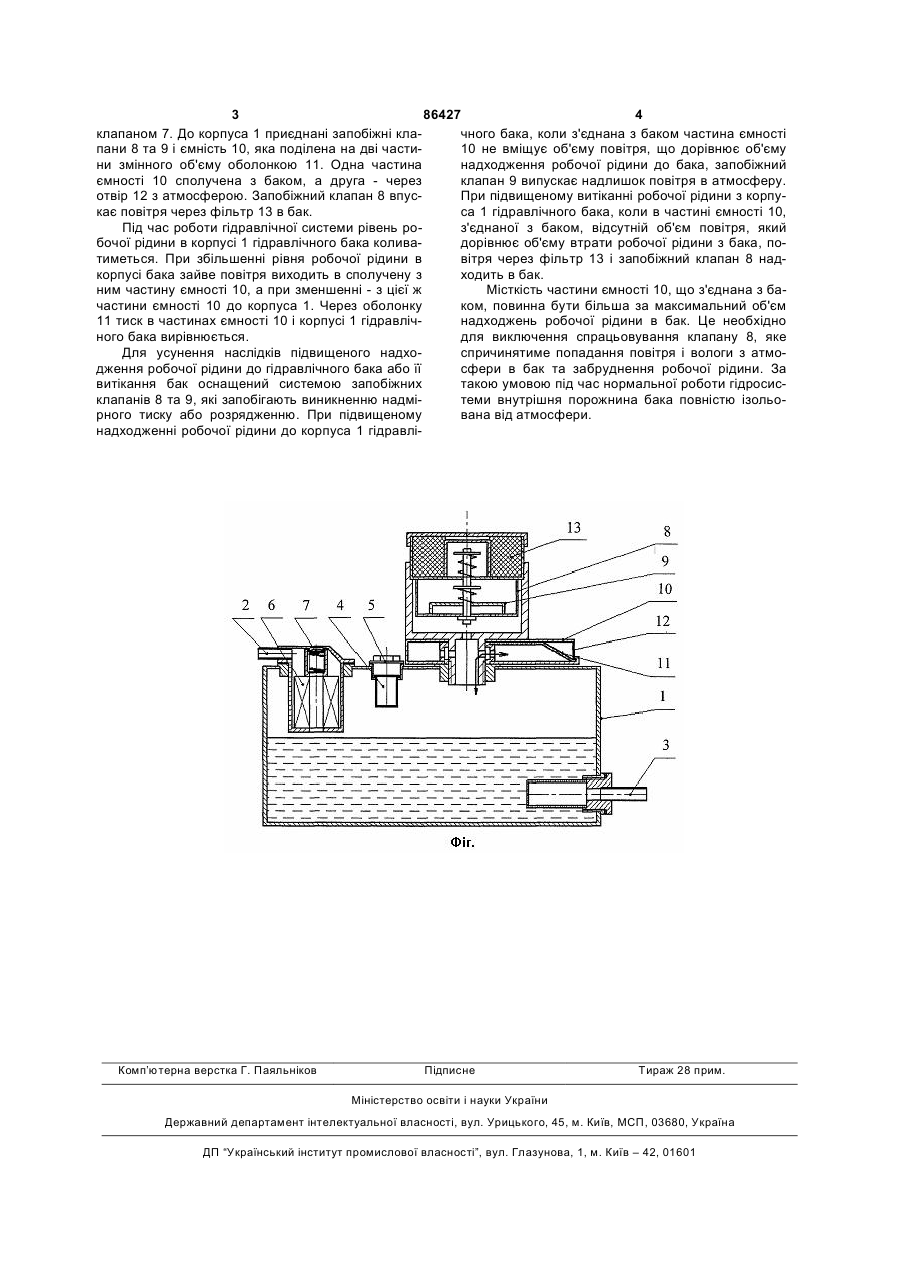

1. Гідравлічний бак, який містить корпус з патрубками впуску та всмоктування, заливний фільтр з кришкою, фільтр робочої рідини, оснащений перепускним клапаном, який відрізняється тим, що він містить ємність, приєднану до верхньої частини корпусу та поділену на дві частини змінного об'єму, одна з яких сполучена з баком, а інша з атмосферою, причому місткість частини, з'єднаної з баком, не менша за максимальний об'єм надходження робочої рідини в бак, та запобіжні клапани, приєднані до верхньої частини корпусу. 2. Гідравлічний бак за п. 1, який відрізняється тим, що ємність поділена на дві частини еластичною оболонкою. 3. Гідравлічний бак за п. 1, який відрізняється тим, що ємність поділена на дві частини рухомою жорсткою оболонкою. Винахід належить до галузей техніки, де використовують гідравлічне обладнання, та стосується гідравлічних баків. Відомий масляний бак гідросистеми, який містить корпус з патрубками впуску і всмоктування, заливний фільтр з кришкою та фільтр робочої рідини, оснащений перепускним клапаном [Патент RU № 2020305, F16N19/00, F15B1/06, 1994]. Недоліком бака є розчинення повітря в робочій рідині, її спінювання, зменшення в'язкості під час роботи гідравлічної системи, що спричинено зміною тиску в ньому при коливанні рівня робочої рідини. Найбільш близьким по технічній суті до винаходу, що заявляється, є гідравлічний бак, обладнаний сапуном, патрубками впуску та всмоктування, заливним фільтром з кришкою та фільтром робочої рідини, оснащеним перепускним клапаном [Беркман И.Л. и др. Универсальные одноковшовые строительные экскаваторы. М., Высшая школа, 1977]. Недоліком бака є потрапляння в його внутрішню порожнину з атмосфери пилу та вологи через сапун, що призводить до забруднення робочої рідини механічними домішками і вологою та спричиняє її окислення. В основу винаходу покладена мета виключення потрапляння в робочу рідину, що знаходиться в гідравлічному баку, забрудненого повітря і вологи під час роботи гідравлічної системи. Технічний результат винаходу досягається тим, що гідравлічний бак, який містить корпус з патрубками впуску і всмоктування, заливний фільтр з кришкою та фільтр робочої рідини з перепускним клапаном, оснащений ємністю, поділеною на дві частини змінного об'єму, одна з яких сполучена з баком, а друга з атмосферою, причому місткість частини, з'єднаної з баком, не менша за максимальний об'єм надходження робочої рідини в бак, та запобіжними клапанами. Ємність поділена на дві частини еластичною або рухомою жорсткою оболонкою. На Фіг.1 зображений гідравлічний бак, де 1 корпус з впускним патрубком 2 та патрубком всмоктування 3. Заправлення бака робочою рідиною виконується через заливний фільтр 4, який після заправлення закривається кришкою 5. Бак оснащений фільтром робочої рідини 6 з перепускним (19) UA (11) 86427 (13) C2 (21) a200701271 (22) 07.02.2007 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ЛИХНИЦЬКИЙ ВОЛОДИМИР ІГОРОВИЧ, UA, ВЕРНИГОРА ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, UA (73) ЛИХНИЦЬКИЙ ВОЛОДИМИР ІГОРОВИЧ, UA, ВЕРНИГОРА ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, UA (56) RU 2020305, F16N 19/00, 30.09.1994 SU 652360, F15B 1/06, 15.03.1979 SU 1355774, F15B 1/06, 30.11.1987 US 4529512, B01D 27/10, 16.07.1985 GB 2353341, B60T 11/26, 21.02.2001 SU 830013, F15B 1/06, B60K 17/10, 15.05.1981 RU 2198325, F15B 1/26, 10.02.2003 GB 1176148, F15B 1/04, 01.01.1970 3 86427 4 клапаном 7. До корпуса 1 приєднані запобіжні клачного бака, коли з'єднана з баком частина ємності пани 8 та 9 і ємність 10, яка поділена на дві части10 не вміщує об'єму повітря, що дорівнює об'єму ни змінного об'єму оболонкою 11. Одна частина надходження робочої рідини до бака, запобіжний ємності 10 сполучена з баком, а друга - через клапан 9 випускає надлишок повітря в атмосферу. отвір 12 з атмосферою. Запобіжний клапан 8 впусПри підвищеному витіканні робочої рідини з корпукає повітря через фільтр 13 в бак. са 1 гідравлічного бака, коли в частині ємності 10, Під час роботи гідравлічної системи рівень роз'єднаної з баком, відсутній об'єм повітря, який бочої рідини в корпусі 1 гідравлічного бака коливадорівнює об'єму втрати робочої рідини з бака, потиметься. При збільшенні рівня робочої рідини в вітря через фільтр 13 і запобіжний клапан 8 надкорпусі бака зайве повітря виходить в сполучену з ходить в бак. ним частину ємності 10, а при зменшенні - з цієї ж Місткість частини ємності 10, що з'єднана з бачастини ємності 10 до корпуса 1. Через оболонку ком, повинна бути більша за максимальний об'єм 11 тиск в частинах ємності 10 і корпусі 1 гідравлічнадходжень робочої рідини в бак. Це необхідно ного бака вирівнюється. для виключення спрацьовування клапану 8, яке Для усунення наслідків підвищеного надхоспричинятиме попадання повітря і вологи з атмодження робочої рідини до гідравлічного бака або її сфери в бак та забруднення робочої рідини. За витікання бак оснащений системою запобіжних такою умовою під час нормальної роботи гідросисклапанів 8 та 9, які запобігають виникненню надмітеми внутрішня порожнина бака повністю ізольорного тиску або розрядженню. При підвищеному вана від атмосфери. надходженні робочої рідини до корпуса 1 гідравлі Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
