Запірно-зливний клапан, що містить корпус та прямий клапан, який у нижній частині має конічну форму у відповідності з конусом сідла, клапан оснащений гвинтом-фіксатором, а шток клапана - наконечником, причому наконечник та гвинт-фіксатор встановлені на різі, який відрізняється тим, що сідло клапана виконане з отворами і встановлене на різі у внутрішній нижній частині порожнини корпусу, гвинт-фіксатор встановлений крізь проріз у верхній частині сідла, крім того клапан оснащений пружиною, яка нижнім кінцем опирається в гніздо верхньої частини штока, а верхнім - у виїмку у кришці, яка вгвинчена у верхню внутрішню частину корпусу і виконана з отвором.

Текст

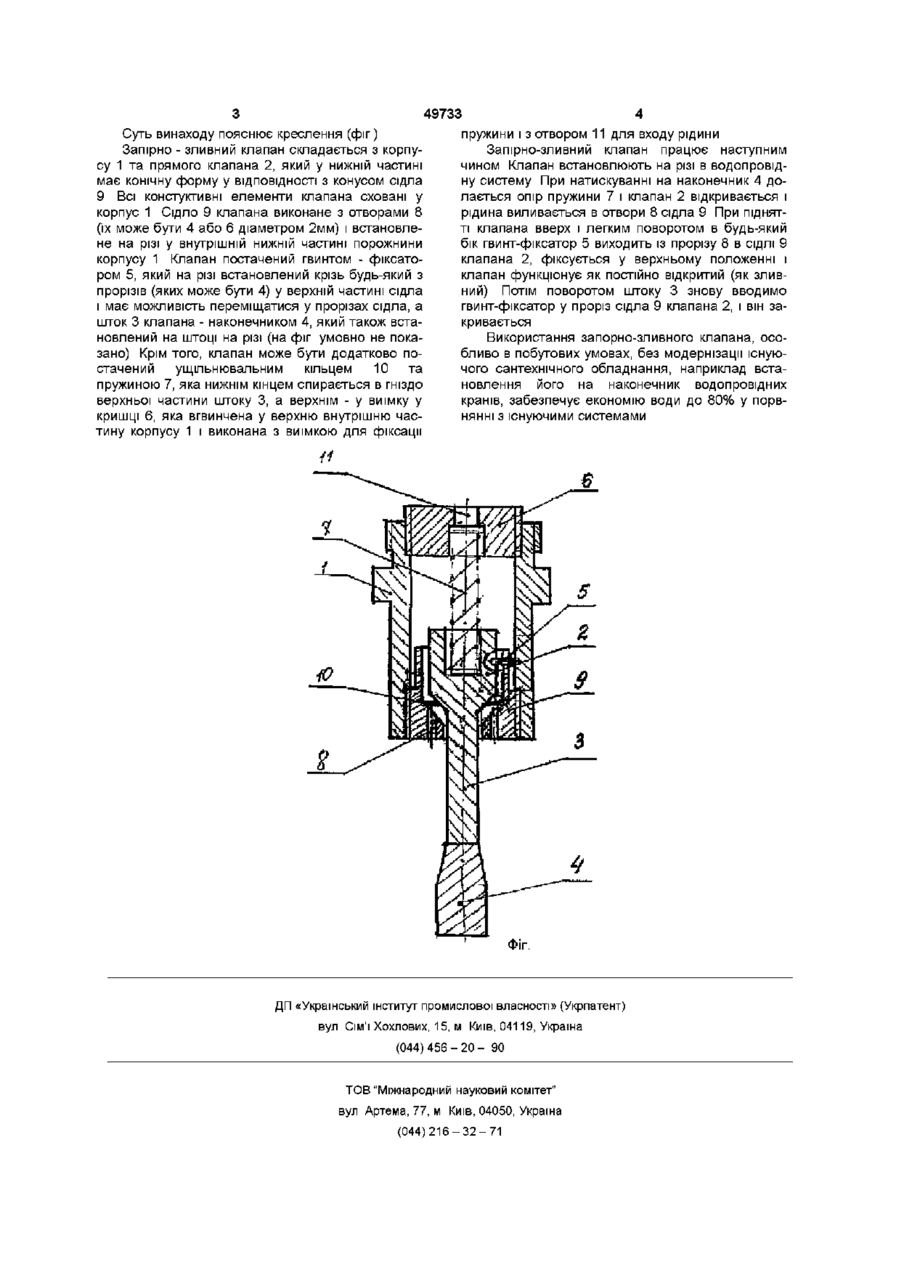

Запірно-зливний клапан, що містить корпус та прямий клапан, який у нижній частині має конічну форму у ВІДПОВІДНОСТІ з конусом сідла, клапан оснащений гвинтом-фіксатором, а шток клапана наконечником, причому наконечник та гвинтфіксатор встановлені на різі, який відрізняється тим, що сідло клапана виконане з отворами і встановлене на різі у внутрішній нижній частині порожнини корпусу, гвинт-фіксатор встановлений крізь проріз у верхній частині сідла, крім того клапан оснащений пружиною, яка нижнім кінцем опирається в гніздо верхньої частини штока, а верхнім - у виїмку у кришці, яка вгвинчена у верхню внутрішню частину корпусу і виконана з отвором Винахід відноситься до машинобудування, а саме до пристроїв, які регулюють злив рідини або дають дозовану КІЛЬКІСТЬ рідини і може бути використаний для регулювання подачі будь-яких рідин Відомий універсальний клапан Галанцева для регулювання вихода газоподібних, рідких або сипучих матеріалів (А С СРСР №2008250 , МПК 6 B67D5/04, 1994р) Недоліком клапану Галанцева є те, що він електричний і в зв'язку з цим небезпечний при роботі з рідинами Найближчим до винаходу, що заявляється, є запірно-зливний клапан (Патент України №34302 від 15 02 2001 р) Клапан складається з корпусу та прямого клапана, вхідний отвір корпусу в нижній його частині звужений і має однакову з боковою поверхнею сідла конусність, шток прямого клапана оснащений наконечником в нижній його частині та гвинтом-фіксатором, який встановлено на боковій поверхні штока, крізь Г-подібний проріз, причому наконечник та гвинт-фіксатор встановлені на штоці на різі Однак цей клапан має такий недолік, що в разі нерівномірного тиску у системі водопостачання виникає нерівномірний злив рідини, а також розбризкування рідини через Г-подібний проріз В основу винаходу поставлена задача удосконалення запірно-зливного клапана шляхом додання нових елементів та конструктивних змін у виконанні окремих його елементів, що підвищують ефективність і зручність його використання, а також безпечну подачу і регулювання рідини в будьяких системах Поставлена задача вирішується тим, що запірно-зливний клапан, що містить корпус та прямий клапан, який у нижній частині має конічну форму у ВІДПОВІДНОСТІ з конусом сідла, клапан оснащений гвинтом-фіксатором, а шток клапана - наконечником, причому наконечник та гвинт-фіксатор встановлені на різі і, згідно винаходу, сідло клапана виконане з отворами і встановлене на різі у внутрішній нижній частині порожнини корпусу, гвинтфіксатор встановлений крізь проріз у верхній частині сідла, крім того клапан оснащений пружиною, яка нижнім кінцем спирається в гніздо верхньої частини штока, а верхнім - у виїмку у кришці, яка вгвинчена у верхню внутрішню частину корпусу і виконана з отвором Встановлення сідла в корпусі на різі дає можливість повного демонтажу запірно-зливного клапана з метою його ремонту або техогляду Встановлення наконечника клапана на штоці на різі дає можливість демонтувати в разі його чистки Постачання клапана пружиною, яка спирається в гніздо верхньої частини штоку, а верхня и частина притискнута кришкою, утримує клапан в постійно закритому стані, тобто вона притискує сідло клапана, а зверху притискнення пружини кришкою з отвором дозволяє регулювати злив рідини в разі зміни тиску у системі водопостачання Встановлення кришки на різі дозволяє забезпечити переміщення и уздовж циліндричної внутрішньої поверхні отвору, виконувати таким чином функцію редукційного клапану , що забезпечує рівномірну подачу рідини Гвинт-фіксатор дає можливість утримувати клапан у постійно відкритому положенні СО ГО 49733 Суть винаходу пояснює креслення (фіг) Запірно - зливний клапан складається з корпусу 1 та прямого клапана 2, який у нижній частині має конічну форму у ВІДПОВІДНОСТІ З конусом сідла 9 Всі констуктивні елементи клапана сховані у корпус 1 Сідло 9 клапана виконане з отворами 8 Qx може бути 4 або 6 діаметром 2мм) і встановлене на різі у внутрішній нижній частині порожнини корпусу 1 Клапан постачений гвинтом - фіксатором 5, який на різі встановлений крізь будь-який з прорізів (яких може бути 4) у верхній частині сідла і має можливість переміщатися у прорізах сідла, а шток 3 клапана - наконечником 4, який також встановлений на штоці на різі (на фіг умовно не показано) Крім того, клапан може бути додатково постачений ущільнювальним кільцем 10 та пружиною 7, яка нижнім кінцем спирається в гніздо верхньої частини штоку 3, а верхнім - у виїмку у кришці 6, яка вгвинчена у верхню внутрішню частину корпусу 1 і виконана з виїмкою для фіксації пружини і з отвором 11 для входу рідини Запірно-зливний клапан працює наступним чином Клапан встановлюють на різі в водопровідну систему При натискуванні на наконечник 4 долається опір пружини 7 і клапан 2 відкривається і рідина виливається в отвори 8 сідла 9 При ПІДНЯТТІ клапана вверх і легким поворотом в будь-який бік гвинт-фіксатор 5 виходить із прорізу 8 в СІДЛІ 9 клапана 2, фіксується у верхньому положенні і клапан функціонує як постійно відкритий (як зливний) Потім поворотом штоку 3 знову вводимо гвинт-фіксатор у проріз сідла 9 клапана 2, і він закривається Використання запорно-зливного клапана, особливо в побутових умовах, без модернізації існуючого сантехнічного обладнання, наприклад встановлення його на наконечник водопровідних кранів, забезпечує економію води до 80% у порвнянні з існуючими системами ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Shutoff-discharge valve

Автори англійською

Ilienko Anatolii Andriiovych

Назва патенту російською

Запорно-сливной клапан

Автори російською

Ильенко Анатолий Андреевич

МПК / Мітки

МПК: B67D 5/06

Мітки: клапан, запірно-зливний
