Зливний пристрій ємності

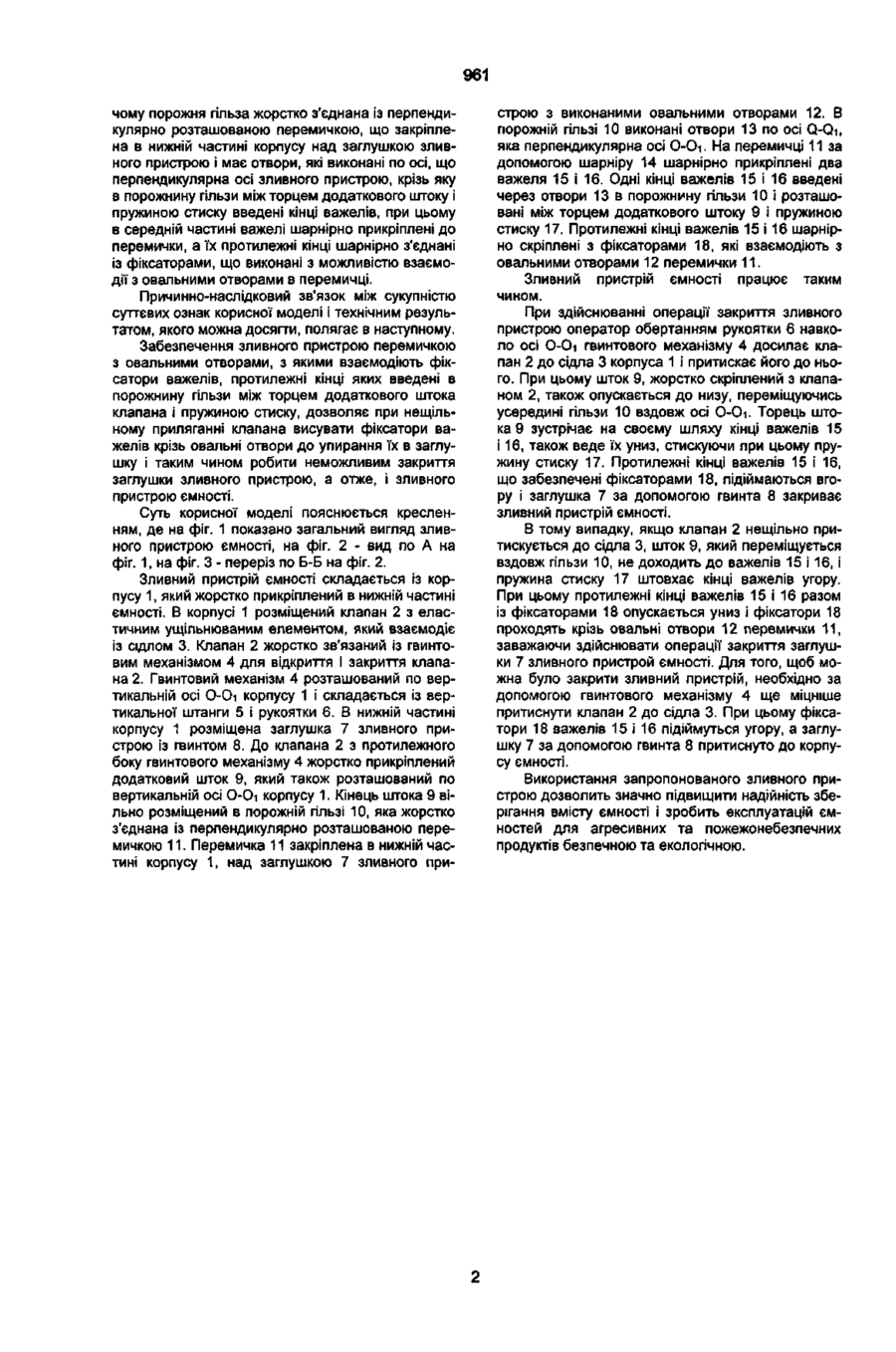

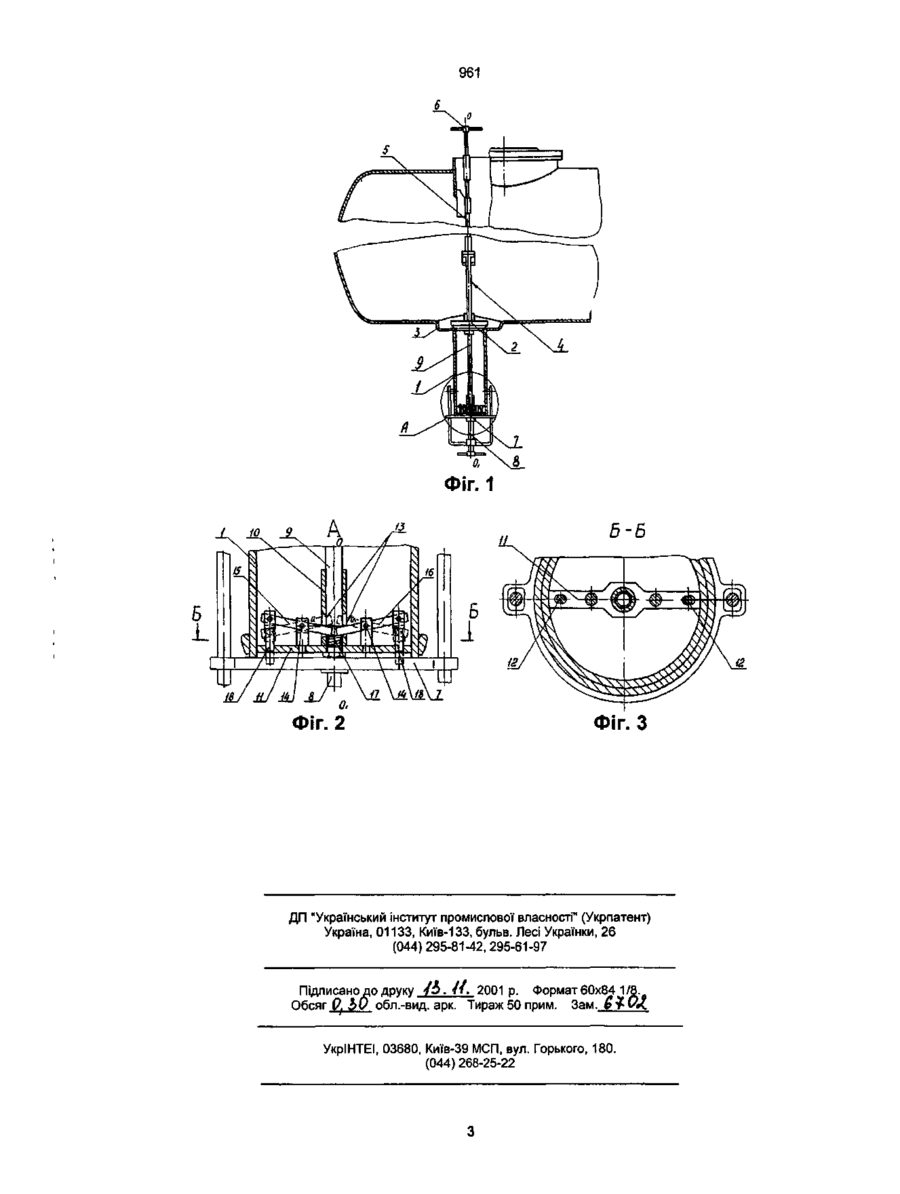

Зливний пристрій ємності, який містить жорстко прикріплений до ємності корпус з сідлом для клапана, клапан з еластичним ущільнюваним елементом, гвинтовий механізм для відкриття і закриття клапана, що розташований по вертикальній осі корпусу, і заглушку зливного пристрою з гвин том, який відрізняється тим, що клапан забезпечений додатковим штоком, який прикріплений до нього з протилежного боку гвинтового механізму і вільно розміщений в порожній гільзі з можливістю зворотно-поступального переміщення вздовж її осі, причому порожня гільза жорстко з'єднана із перпендикулярно розташованою перемичкою, що закріплена в нижній частині корпусу над заглушкою зливного пристрою і має отвори, які виконані по осі, що перпендикулярна осі зливного пристрою, крізь яку в порожнину гільзи між торцем додаткового штока і пружиною стиску введені кінці важелів, при цьому в середній частині важелі шарнірно прикріплені до перемички, а їх протилежні кінці шарнірно з'єднані з фіксаторами, що виконані з можливістю взаємодії з овальними отворами в перемичці Корисна модель належить до машинобудування, а саме - до пристроїв для зливу рідини із ємності. Відомо зливний прилад залізничної цистерни, який містить корпус з клапаном, що забезпечений двостороннім приводом. Клапан має наскрізні отвори з ущільнюванням і приводний вал, який установлений в ці отвори (див/ А.с. № 616178 МКИ B61D5/00, 1978, СССР). Недолік цього приладу полягає у тому, що при його експлуатації не можна проконтролювати щільність закриття клапана, що може привести до витоку вмісту. Найбільш близьким аналогом до запропонованого технічного рішення є зливний пристрій залізничної цистерни, який містить корпус із сідлом, на який установлено стояк і клапан з ущільнюваним елементом, що взаємодіє з сідлом корпусу, і заглушку зливного пристрою з гвинтом Причому зливний пристрій, забезпечений гвинтовим механізмом для відкриття і закриття клапана, який складається із вертикальної штанги, один кінець якої' має різьбову частину, яку загвинчено до різьбової втулки стояка, а другий кінець, що входить у заливну горловину, яка розміщена в верхній частині ємності, має рукоятку, за допомогою якої здійснюється управління клапаном (див.: Кресл. 1443 01.190 СБ, ВО "Ждановважмаж"). Недолік цього зливного пристрою полягає у тому, що оператор, який знаходиться під час здійснювання операції "закриття-відкриття" клапану в верхній частині ємності, не має можливості проконтролювати щільність закриття клапана зливного пристрою. При цьому під час відкриття заглушки під час зливу вмісту цистерни нещільне прилягання клапана буде сприяти витоку більшої кількості речовини. Таким чином, проконтролювати щільність прилягання клапана до сідла пристрою в цьому випадку не можливо. Отже, треба зробити таку конструкцію зливного пристрою, щоб закриття заглушки при нещільному приляганні клапана було б зовсім не можливим Метою корисної моделі є підвищення надійності зливного пристрою ємності. Поставлена задача вирішується тим, що в зливному пристрой ємності, який містить жорстко прикріплені до ємності корпус з сідлом для клапана, клапан з еластичним ущільнюваним елементом, гвинтовий механізм для відкриття і закриття клапана, що розташований по вертикальній осі корпусу, і заглушку зливного пристрою з гвинтом, згідно з корисною моделлю, клапан забезпечений додатковим штоком, який прикріплений до нього з протилежного боку гвинтового механізму і вільно розміщений в порожній гільзі з можливістю зворотно-поступального переміщення вздовж її осі, при CD о 961 чому порожня гільза жорстко з'єднана із перпендикулярно розташованою перемичкою, що закріплена в нижній частині корпусу над заглушкою зливного пристрою і має отвори, які виконані по осі, що перпендикулярна осі зливного пристрою, крізь яку в порожнину гільзи між торцем додаткового штоку і пружиною стиску введені кінці важелів, при цьому в середній частині важелі шарнірно прикріплені до перемички, а їх протилежні кінці шарнірно з'єднані із фіксаторами, що виконані з можливістю взаємодії з овальними отворами в перемичці. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, якого можна досягти, полягає в наступному. Забезпечення зливного пристрою перемичкою з овальними отворами, з якими взаємодіють фіксатори важелів, протилежні кінці яких введені в порожнину гільзи між торцем додаткового штока клапана і пружиною стиску, дозволяє при нещільному приляганні клапана висувати фіксатори важелів крізь овальні отвори до упирання їх в заглушку і таким чином робити неможливим закриття заглушки зливного пристрою, а отже, і зливного пристрою ємності. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано загальний вигляд зливного пристрою ємності, на фіг. 2 - вид по А на фіг. 1, на фіг. З - переріз по Б-Б на фіг. 2. Зливний пристрій ємності складається із корпусу 1, який жорстко прикріплений в нижній частині ємності. В корпусі 1 розміщений клапан 2 з еластичним ущільнюваним елементом, який взаємодіє із сідлом 3. Клапан 2 жорстко зв'язаний із гвинтовим механізмом 4 для відкриття І закриття клапана 2. Гвинтовий механізм 4 розташований по вертикальній осі О-Оі корпусу 1 і складається із вертикальної штанги 5 і рукоятки 6. В нижній частині корпусу 1 розміщена заглушка 7 зливного пристрою із гвинтом 8. До клапана 2 з протилежного боку гвинтового механізму 4 жорстко прикріплений додатковий шток 9, який також розташований по вертикальній осі О-Оі корпусу 1. Кінець штока 9 вільно розміщений в порожній гільзі 10, яка жорстко з'єднана із перпендикулярно розташованою перемичкою 11. Перемичка 11 закріплена в нижній частині корпусу 1, над заглушкою 7 зливного при строю з виконаними овальними отворами 12. В порожній гільзі 10 виконані отвори 13 по осі Q-Qi, яка перпендикулярна осі О-Оі. На перемичці 11 за допомогою шарніру 14 шарнірно прикріплені два важеля 15 і 16. Одні кінці важелів 15 і 16 введені через отвори 13 в порожнину гільзи 10 і розташовані між торцем додаткового штоку 9 і пружиною стиску 17. Протилежні кінці важелів 15 і 16 шарнірно скріплені з фіксаторами 18, які взаємодіють з овальними отворами 12 перемички 11. Зливний пристрій ємності працює таким чином. При здійснюванні операції закриття зливного пристрою оператор обертанням рукоятки 6 навколо осі О-Оі гвинтового механізму 4 досилає клапан 2 до сідла 3 корпуса 1 і притискає його до нього. При цьому шток 9, жорстко скріплений з клапаном 2, також опускається до низу, переміщуючись усередині гільзи 10 вздовж осі О-О-і. Торець штока 9 зустрічає на своєму шляху кінці важелів 15 і 16, також веде їх униз, стискуючи при цьому пружину стиску 17. Протилежні кінці важелів 15 і 16, що забезпечені фіксаторами 18, підіймаються вгору і заглушка 7 за допомогою гвинта 8 закриває зливний пристрій ємності. В тому випадку, якщо клапан 2 нещільно притискується до сідла 3, шток 9, який переміщується вздовж гільзи 10, не доходить до важелів 15 і 16, і пружина стиску 17 штовхає кінці важелів угору. При цьому протилежні кінці важелів 15 і 16 разом із фіксаторами 18 опускається униз і фіксатори 18 проходять крізь овальні отвори 12 перемички 11, заважаючи здійснювати операції закриття заглушки 7 зливного пристрой ємності. Для того, щоб можна було закрити зливний пристрій, необхідно за допомогою гвинтового механізму 4 ще міцніше притиснути клапан 2 до сідла 3. При цьому фіксатори 18 важелів 15 і 16 підіймуться угору, а заглушку 7 за допомогою гвинта 8 притиснуто до корпусу ємності. Використання запропонованого зливного пристрою дозволить значно підвищити надійність зберігання вмісту ємності і зробить експлуатацій ємностей для агресивних та пожежонебезпечних продуктів безпечною та екологічною. 961 б-б Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку -/3. //. 2001 р. Формат 60x84 1/ Обсяг 0; Ь0 обл.-вид. арк. Тираж 50 прим. Зам. 61 УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
