Давач для вимірювання навантажень, що діють на колону насосних штанг
Номер патенту: 49754
Опубліковано: 11.05.2010
Автори: Лопатин Валерій Володимирович, Копей Ігор Богданович, Євчук Ольга Василівна, Стефанишин Оксана Іванівна, Копей Богдан Володимирович
Формула / Реферат
Давач для вимірювання навантажень, що діють на колону насосних штанг, який складається із пружного кільця, що містить цифрові тензорезисторні фазочутливі перетворювачі, двох струбцин та аналого-цифрового перетворювача, який відрізняється тим, що введено чутливий елемент, виконаний у вигляді пружного кільця, та встановлено цифрові тензорезисторні фазочутливі перетворювачі переміщення.
Текст

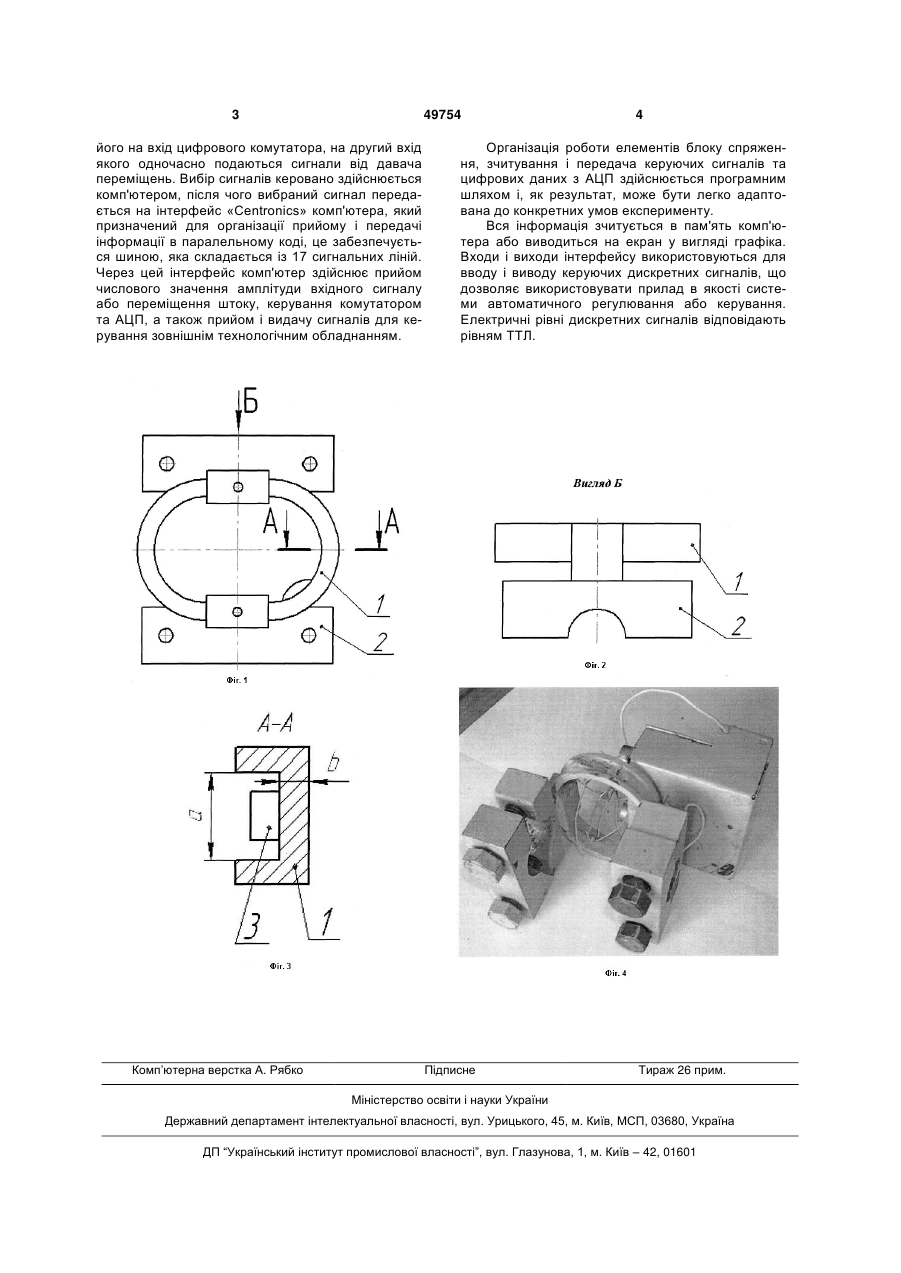

Давач для вимірювання навантажень, що діють на колону насосних штанг, який складається із пружного кільця, що містить цифрові тензорезисторні фазочутливі перетворювачі, двох струбцин та аналого-цифрового перетворювача, який відрізняється тим, що введено чутливий елемент, виконаний у вигляді пружного кільця, та встановлено цифрові тензорезисторні фазочутливі перетворювачі переміщення. (19) (21) u200911722 (22) 16.11.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) КОПЕЙ БОГДАН ВОЛОДИМИРОВИЧ, КОПЕЙ ІГОР БОГДАНОВИЧ, ЄВЧУК ОЛЬГА ВАСИЛІВНА, ЛОПАТІН ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, СТЕФАНИШИН ОКСАНА ІВАНІВНА (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ 3 49754 його на вхід цифрового комутатора, на другий вхід якого одночасно подаються сигнали від давача переміщень. Вибір сигналів керовано здійснюється комп'ютером, після чого вибраний сигнал передається на інтерфейс «Centronics» комп'ютера, який призначений для організації прийому і передачі інформації в паралельному коді, це забезпечується шиною, яка складається із 17 сигнальних ліній. Через цей інтерфейс комп'ютер здійснює прийом числового значення амплітуди вхідного сигналу або переміщення штоку, керування комутатором та АЦП, а також прийом і видачу сигналів для керування зовнішнім технологічним обладнанням. Комп’ютерна верстка А. Рябко 4 Організація роботи елементів блоку спряження, зчитування і передача керуючих сигналів та цифрових даних з АЦП здійснюється програмним шляхом і, як результат, може бути легко адаптована до конкретних умов експерименту. Вся інформація зчитується в пам'ять комп'ютера або виводиться на екран у вигляді графіка. Входи і виходи інтерфейсу використовуються для вводу і виводу керуючих дискретних сигналів, що дозволяє використовувати прилад в якості системи автоматичного регулювання або керування. Електричні рівні дискретних сигналів відповідають рівням ТТЛ. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSensor for measurement of loads that affect sucker-rod string
Автори англійськоюKopei Bohdan Volodymyrovych, Kopei Ihor Bohdanovych, Yevchuk Olha Vasylivna, Lopatin Valerii Volodymyrovych, Stefanishyn Oksana Ivanivna
Назва патенту російськоюДатчик для измерения нагрузок, которые действуют на колону насосных штанг
Автори російськоюКопей Богдан Владимирович, Копей Игорь Богданович, Евчук Ольга Васильевна, Лопатин Валерий Владимирович, Стефанишин Оксана Ивановна
МПК / Мітки
МПК: E21B 19/00
Мітки: штанг, давач, навантажень, вимірювання, діють, насосних, колону
