Пристрій для обертання колони насосних штанг

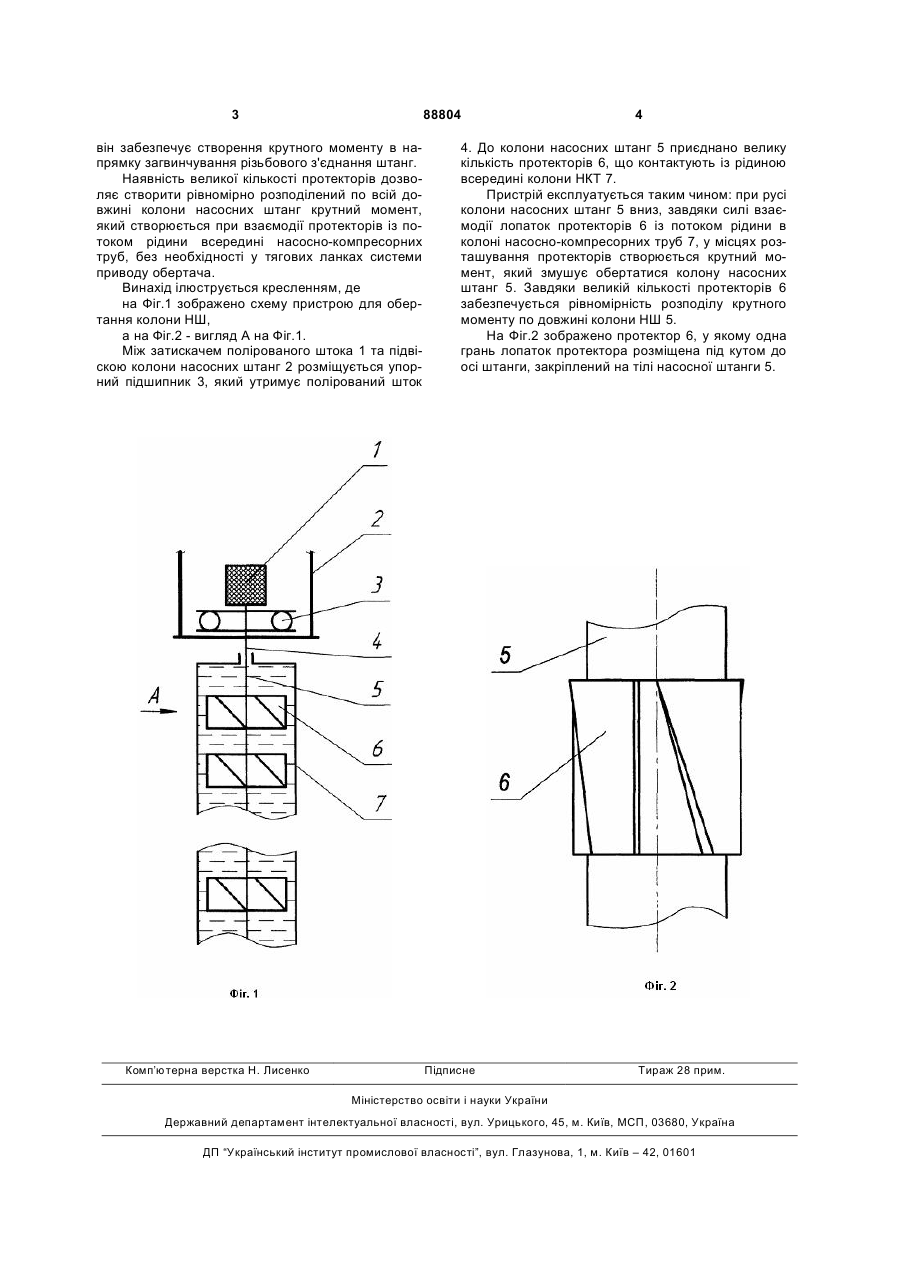

Пристрій для обертання колони насосних штанг, що складається з упорного підшипника, розміщеного між підвіскою колони насосних штанг та затискачем полірованого штока, який відрізняється тим, що по всій довжині колони насосних штанг розміщено протектори, які складаються з лопаток, одна грань яких розміщена під гострим кутом до осі штанги таким чином, що при русі колони вниз забезпечується створення крутного моменту в напрямку загвинчування різьбового з'єднання штанг. (19) (21) a200711768 (22) 24.10.2007 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) КОПЕЙ БОГДАН ВОЛОДИМИРОВИЧ, КОПЕЙ ВОЛОДИМИР БОГДАНОВИЧ, ОНИЩУК СТАНІСЛАВ ЮРІЙОВИЧ (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ (56) UA 49212 A, 16.09.2002 UA 50092 A, 15.10.2002 RU 2189432 C2, 20.09.2002 RU 2312207 C2, 10.12.2007 3 88804 він забезпечує створення крутного моменту в напрямку загвинчування різьбового з'єднання штанг. Наявність великої кількості протекторів дозволяє створити рівномірно розподілений по всій довжині колони насосних штанг крутний момент, який створюється при взаємодії протекторів із потоком рідини всередині насосно-компресорних труб, без необхідності у тягових ланках системи приводу обертача. Винахід ілюструється кресленням, де на Фіг.1 зображено схему пристрою для обертання колони НШ, а на Фіг.2 - вигляд А на Фіг.1. Між затискачем полірованого штока 1 та підвіскою колони насосних штанг 2 розміщується упорний підшипник 3, який утримує полірований шток Комп’ютерна верстка Н. Лиcенко 4 4. До колони насосних штанг 5 приєднано велику кількість протекторів 6, що контактують із рідиною всередині колони НКТ 7. Пристрій експлуатується таким чином: при русі колони насосних штанг 5 вниз, завдяки силі взаємодії лопаток протекторів 6 із потоком рідини в колоні насосно-компресорних труб 7, у місцях розташування протекторів створюється крутний момент, який змушує обертатися колону насосних штанг 5. Завдяки великій кількості протекторів 6 забезпечується рівномірність розподілу крутного моменту по довжині колони НШ 5. На Фіг.2 зображено протектор 6, у якому одна грань лопаток протектора розміщена під кутом до осі штанги, закріплений на тілі насосної штанги 5. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
