Пристрій для зміцнення насосних штанг полімерною стрічкою
Номер патенту: 43301
Опубліковано: 10.08.2009
Автори: Копей Богдан Володимирович, Копей Володимир Богданович, Онищук Ольга Олександрівна, Онищук Станіслав Юрійович
Формула / Реферат
Пристрій для зміцнення насосних штанг полімерною стрічкою, який складається з корпусу, на якому закріплені шпуля і напрямні ролики для зміцнюючого матеріалу, та механізму для обертання труби, що зміцнюється, який відрізняється тим, що додатково обладнаний системою подачі зв'язувача на намотувану стрічку та патроном для закріплення насосної штанги, шпуля зі стрічкою додатково споряджена гальмом для створення натягу стрічки.
Текст

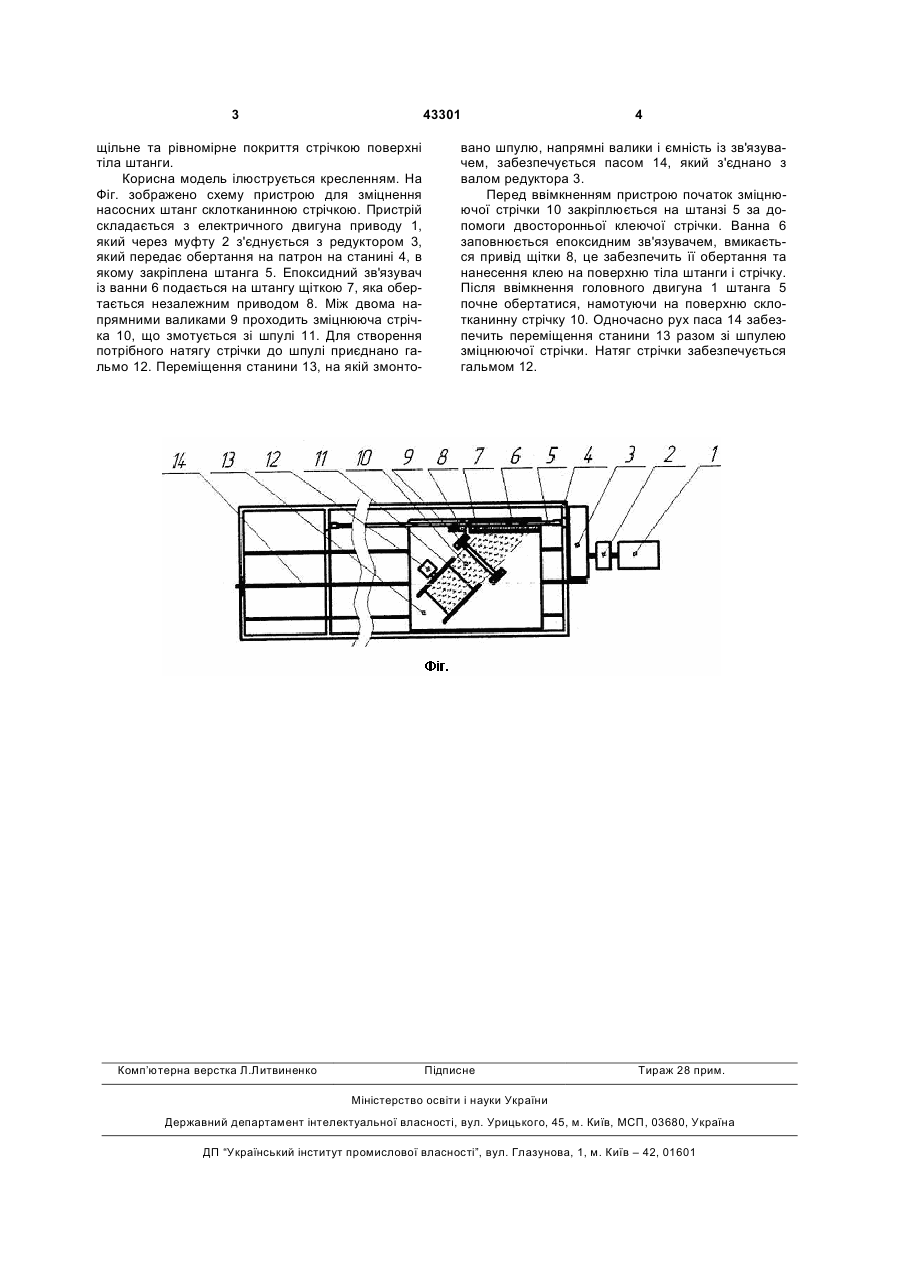

Пристрій для зміцнення насосних штанг полімерною стрічкою, який складається з корпусу, на якому закріплені шпуля і напрямні ролики для зміцнюючого матеріалу, та механізму для обертання труби, що зміцнюється, який відрізняється тим, що додатково обладнаний системою подачі зв'язувача на намотувану стрічку та патроном для закріплення насосної штанги, шпуля зі стрічкою додатково споряджена гальмом для створення натягу стрічки. (19) (21) u200902690 (22) 24.03.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) КОПЕЙ БОГДАН ВОЛОДИМИРОВИЧ, КОПЕЙ ВОЛОДИМИР БОГДАНОВИЧ, ОНИЩУК ОЛЬГА ОЛЕКСАНДРІВНА, ОНИЩУК СТАНІСЛАВ ЮРІЙОВИЧ (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ 3 43301 щільне та рівномірне покриття стрічкою поверхні тіла штанги. Корисна модель ілюструється кресленням. На Фіг. зображено схему пристрою для зміцнення насосних штанг склотканинною стрічкою. Пристрій складається з електричного двигуна приводу 1, який через муфту 2 з'єднується з редуктором 3, який передає обертання на патрон на станині 4, в якому закріплена штанга 5. Епоксидний зв'язувач із ванни 6 подається на штангу щіткою 7, яка обертається незалежним приводом 8. Між двома напрямними валиками 9 проходить зміцнююча стрічка 10, що змотується зі шпулі 11. Для створення потрібного натягу стрічки до шпулі приєднано гальмо 12. Переміщення станини 13, на якій змонто Комп’ютерна верстка Л.Литвиненко 4 вано шпулю, напрямні валики і ємність із зв'язувачем, забезпечується пасом 14, який з'єднано з валом редуктора 3. Перед ввімкненням пристрою початок зміцнюючої стрічки 10 закріплюється на штанзі 5 за допомоги двосторонньої клеючої стрічки. Ванна 6 заповнюється епоксидним зв'язувачем, вмикається привід щітки 8, це забезпечить її обертання та нанесення клею на поверхню тіла штанги і стрічку. Після ввімкнення головного двигуна 1 штанга 5 почне обертатися, намотуючи на поверхню склотканинну стрічку 10. Одночасно рух паса 14 забезпечить переміщення станини 13 разом зі шпулею зміцнюючої стрічки. Натяг стрічки забезпечується гальмом 12. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for strengthening pump rods with polymer strip
Автори англійськоюKopei Bohdan Volodymyrovych, Kopei Volodymyr Bohdanovych, Onyschuk Olha Oleksandrivna, Onyschuk Stanislav Yuriiovych
Назва патенту російськоюУстройство для укрепления насосных штанг полимерной лентой
Автори російськоюКопей Богдан Владимирович, Копей Владимир Богданович, Онищук Ольга Александровна, Онищук Станислав Юрьевич
МПК / Мітки
МПК: E21B 17/00
Мітки: полімерною, стрічкою, зміцнення, пристрій, насосних, штанг
