Кулачково-дискова муфта
Номер патенту: 49771
Опубліковано: 11.05.2010
Автори: Марчук Назар Миколайович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Кулачково-дискова муфта, що містить праву і ліву півмуфти та проміжний "плаваючий" диск, на внутрішніх торцях півмуфт виконано по одному діаметрально розміщеному пазу, а на торцях диска розміщено виступи - кулачки, профілі яких є подібними до профілів пазів півмуфт, яка відрізняється тим, що на бічних поверхнях кулачків диска, які контактують з бічними поверхнями пазів півмуфт, виконані радіальні канавки, в які установлені підшипники кочення поступального руху так, що тіла кочення, наприклад ролики, виступають над бічними поверхнями кулачків, а між цими бічними поверхнями кулачків і пазів утворені невеликі зазори.
Текст

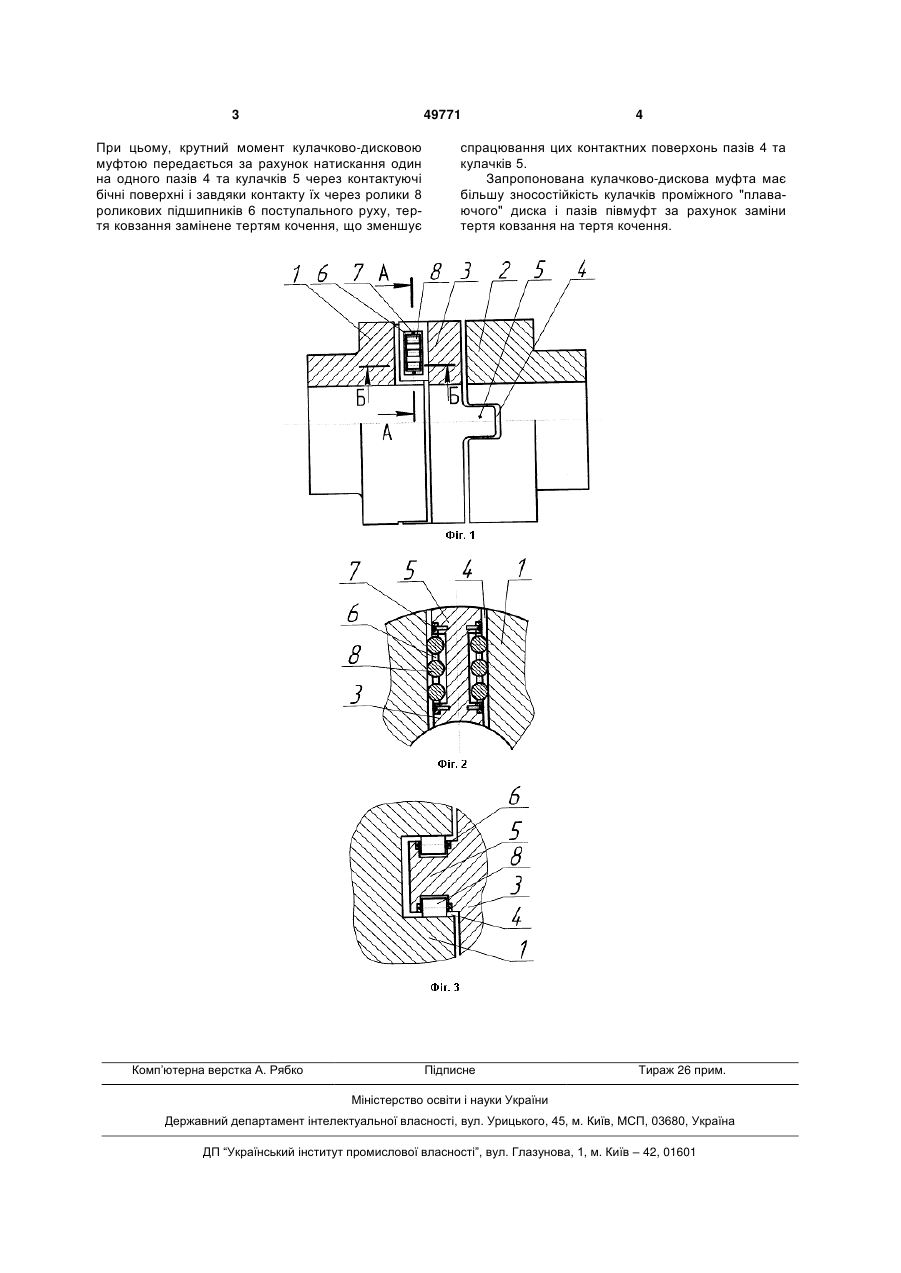

Кулачково-дискова муфта, що містить праву і ліву півмуфти та проміжний "плаваючий" диск, на внутрішніх торцях півмуфт виконано по одному 3 49771 При цьому, крутний момент кулачково-дисковою муфтою передається за рахунок натискання один на одного пазів 4 та кулачків 5 через контактуючі бічні поверхні і завдяки контакту їх через ролики 8 роликових підшипників 6 поступального руху, тертя ковзання замінене тертям кочення, що зменшує Комп’ютерна верстка А. Рябко 4 спрацювання цих контактних поверхонь пазів 4 та кулачків 5. Запропонована кулачково-дискова муфта має більшу зносостійкість кулачків проміжного "плаваючого" диска і пазів півмуфт за рахунок заміни тертя ковзання на тертя кочення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDouble-slider coupling
Автори англійськоюStrilets Oleh Romanovych, Marchuk Nazar Mykolaiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюКулачково-дисковая муфта
Автори російськоюСтрилец Олег Романович, Марчук Назар Николаевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/18
Мітки: кулачково-дискова, муфта
