Пружна напрямна

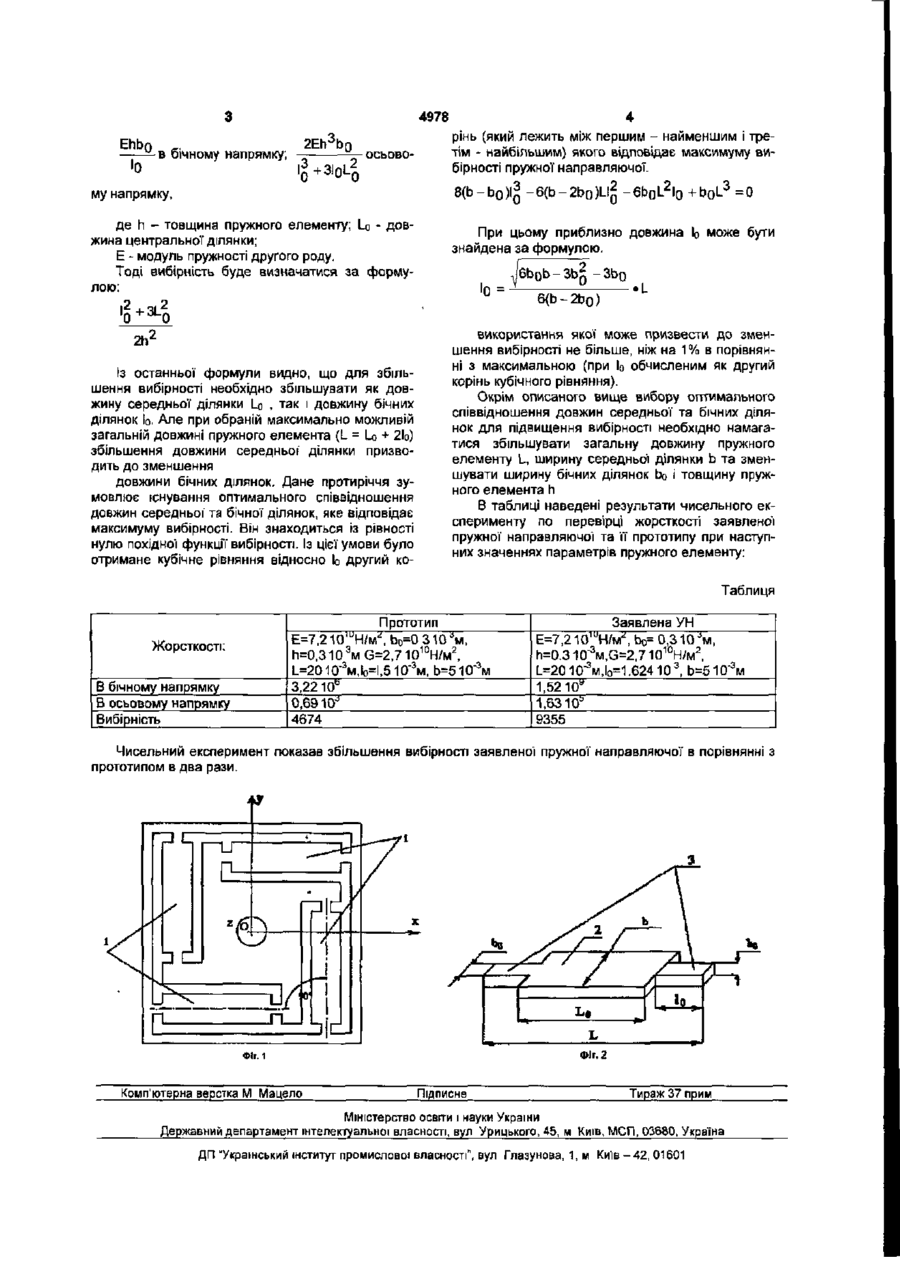

Пружна напрямна, яка являє собою квадратної форми пластину з вирізами, що утворюють між центром та периметром перемички, орієнтовані одна відносно одної під кутом 90 градусів, виконані з трьох прямолінійних ділянок, з жорсткістю центральної' ділянки значно більшою, ніж жорсткість розміщених симетрично відносно неї бічних ділянок, яка відрізняється тим, що довжина бічної ділянки |Q визначена за формулою: Корисна модель належить до області вимірювальної техніки і призначена для підвішування інерційного елемента лінійного осьового акселерометра. Найближчим аналогом запропонованої корисної моделі є напрямна, яка являє собою пластину квадратної форми з вирізами, що утворюють між центром і периметром перемички, орієнтовані одна відносно одної під кутом 90 градусів, виконані з трьох прямо ЛІНІЙНИХ ділянок, з жорсткістю центральної" ділянки значно більшій, ніж жорсткості розміщених симетрично відносно неї бічних ділянок (Деклараційний патент №55823 М.Кл7 G01B1/00). Недоліком цієї направляючої є мала вибірність (відношення бічної жорсткості до жорсткості в робочому напрямку), що зумовлена відсутністю чітко визначеного співвідношення для розмірів центральної і бічних ділянок, В основу корисної моделі поставлено задачу удосконалення пружної напрямної шляхом використання пружних елементів із оптимальним з точки зору підвищення вибірності співвідношенням довжин центральної і бічних ділянок. Поставлена задача вирішується тим, що пружна напрямна виконана у формі квадратної" пластини з вирізами, що утворюють між центром та периметром перемички, орієнтовані одна відносно одної під кутом 90 градусів, виконані з трьох прямолінійних ділянок, з жорсткістю центральної ділянки значно більшій, ніж жорсткості розміщених симетрично відносно неї бічних ділянок. Новим є те, що довжина бічної ділянки Іо визначається за формулою: L, 6(b-2b0) де L - загальна довжина перемички; bo - ширина бічних ділянок; b - ширина центральної ділянки. 6brjb-3b£ -ЗЬп °~ 6(b-2bQ) * ' де L - загальна довжина перемички; bo - ширина бічних ділянок; b - ширина центральної ділянки. На фіг.1 зображена заявлена пружна напрямна; на фіг.2 представлений пружний елемент цієї направляючої. Пружна напрямна являє собою пластину у вигляді квадрата з вирізами, що утворюють між центром та периметром перемички 1, орієнтовані одна відносно одної" під кутом 90 градусів, виконані з центральної 2 та двох бічних ділянок 3, при чому жорсткість центральної ділянки значно вища за жорсткість бічних Запропонована корисна модель працює наступним чином. Жорсткість в робочому напрямку дорівнює сумі лінійних згинних жорсткостей усіх чотирьох пружних елементів (перемичок), а жорсткість в бічному напрямку в основному визначається жорсткістю розтягу - стиску відповідної пари пружних елементів У відповідності до запропонованої конструкції жорсткість заявленої пружної направляючої в основному буде визначатися жорсткістю бічних ділянок пружного елементу. Тому формули для розрахунку жорсткості заявленої пружної направляючої матимуть вигляд1 00 N. 4978 Ehbp 'О 3 в бічному напрямку, 2Eh b0 'o + 3 l o L o осьово рінь (який лежить між першим - найменшим і третім - найбільшим) якого відповідає максимуму вибірності пружної направляючої. 2 8 ( b - b O ) l o -6(b-2b O )L|2 - 6 b 0 L l 0 + b 0 L му напрямку, де h - товщина пружного елементу; І_о - довжина центральної ділянки; Е - модуль пружності другого роду. Тоді вибірність буде визначатися за формулою: Із останньої формули видно, що для збільшення вибірності необхідно збільшувати як довжину середньої ділянки Lo , так і довжину бічних ділянок Іо. Але при обраній максимально можливій загальній довжині пружного елемента (L = U + 2Ь) збільшення довжини середньої* ділянки призводить до зменшення довжини бічних ділянок. Дане протиріччя зумовлює існування оптимального співвідношення довжин середньої' та бічної ділянок, яке відповідає максимуму вибірності. Він знаходиться із рівності нулю похідної функції вибірності. Із цієї умови було отримане кубічне рівняння відносно Іо другий ко =0 При цьому приблизно довжина Іо може бути знайдена за формулою. '0 = 'o+3Lo 2h' 3 6b 0 b-3bg - 3 b 0 ~6
