Малошумна напрямна труба

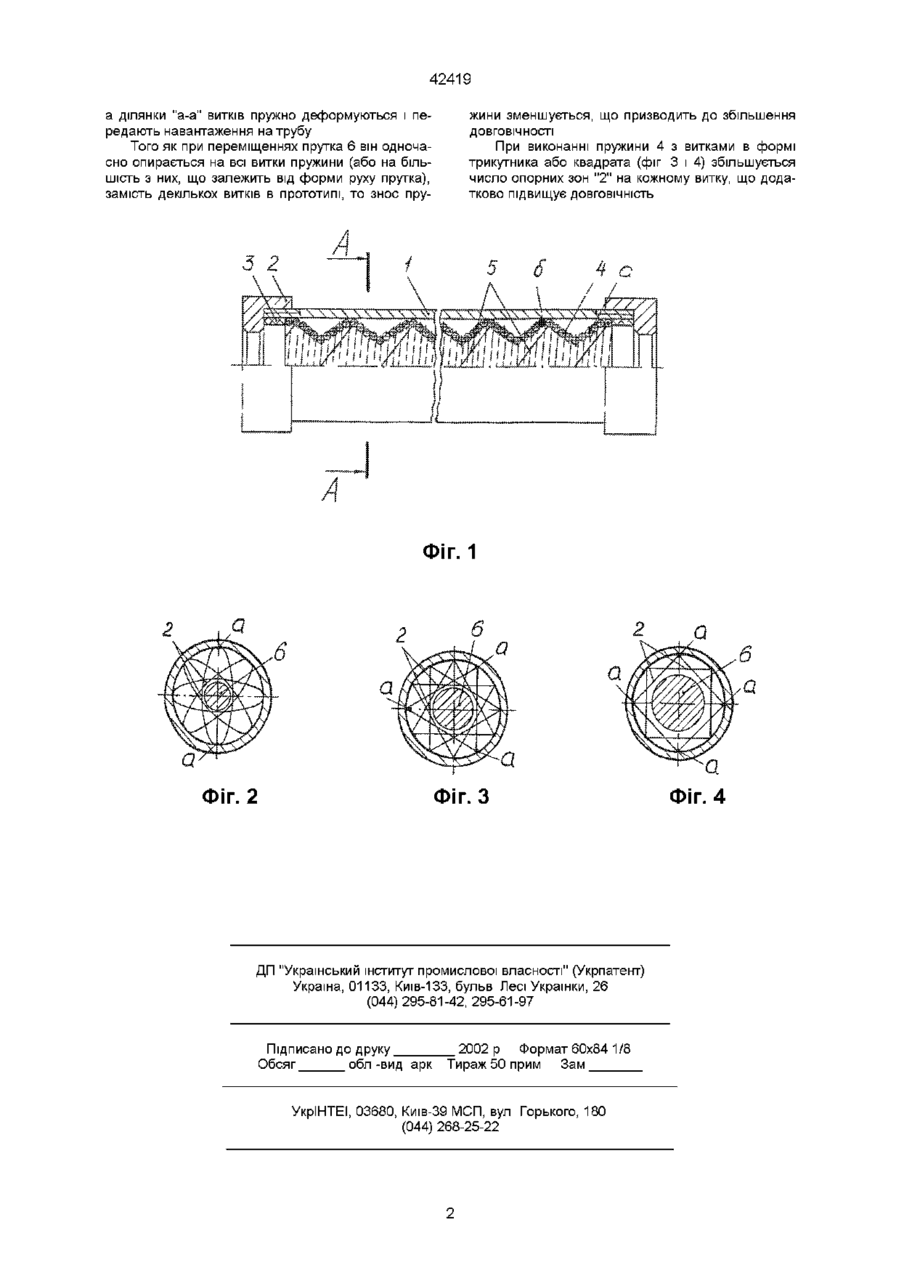

Малошумна напрямна труба, що включає циліндричну трубу з кришками, втулками і розташовану в трубі пружину, яка відрізняється тим, що витки пружини мають форму овалу або рівностороннього багатокутника тки пружини виконані в формі овалу або рівностороннього багатокутника Виконання пружини з витками в формі овалу або рівностороннього багатокутника і розташування їх вершин по гвинтовим ЛІНІЯМ забезпечує взаємодію кожного витка пружини (а не частини витків, як це має місце в прототипі) з прутком, що зменшує знос і призводить до зростання ДОВГОВІЧНОСТІ Знос зменшується також і тим, що пружина 4 охоплює пруток по всій його довжині, а не на окремих ділянках довжини, як це має місце в прототипі, що зменшує силу ударів прутка по пружині при його обертанні Крім цього, така форма пружини забезпечує и виготовлення на простому обладнанні, навиванням проволоки на гладку оправку, оскільки витки пружини мають однакові розміри в радіальному напрямі, що підвищує ремонтоздатність Запропонована труба показана на фіг 1, загальний вигляд, на фіг 2, 3, 4 - переріз А-А на фіг 1, де наведені приклади виконання труби Труба включає циліндричну трубу 1 з торцевими кришками 2 і втулками 3, а також пружину 4 (фіг 1) Витки пружини 4 виконані в формі овалу (фіг 2), вершини яких "а" розташовані по гвинтовим ЛІНІЯМ 5, які по довжині пружини мають декілька витків (для наочності на фігурі зображені витки, які знаходяться в місцях "а" і "б") Крім овальної форми витків пружина 4 може бути виконана з витками в формі рівностороннього багатокутника, наприклад, трикутника (фіг 3) або квадрата (фіг 4), що збільшує число опорних місць (точок 2) для прутка 6 Працює труба таким чином При взаємодії прутка, який обертається 6, з пружиною 4, пруток опирається на витки пружини в зонах "2" і зношує їх внаслідок виникаючого тертя, о> 42419 а ділянки "а-а" витків пружно деформуються і передають навантаження на трубу Того як при переміщеннях прутка 6 він одночасно опирається на всі витки пружини (або на більшість з них, що залежить від форми руху прутка), замість декількох витків в прототипі, то знос пру жини зменшується, що призводить до збільшення ДОВГОВІЧНОСТІ При виконанні пружини 4 з витками в формі трикутника або квадрата (фіг 3 і 4) збільшується число опорних зон "2" на кожному витку, що додатково підвищує ДОВГОВІЧНІСТЬ Фіг. 1 ФІГ. 2 ФІГ. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг с)бл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вулі Горького, 180 (044) 268-25-22 Фіг. 4
