П’єзокерамічний суматор
Номер патенту: 49918
Опубліковано: 11.05.2010
Автори: Куницька Лариса Георгіївна, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович, Філімонов Сергій Олександрович, Сотула Жанна Василівна
Формула / Реферат
П'єзокерамічний суматор, який містить дисковий п'єзоелемент з трьома системами електродів, до однієї з яких підключено перший генератор, до другої - другий генератор, до третьої - індикатор, який відрізняється тим, що перша та друга системи електродів виконані у вигляді півкілець, а третя - у вигляді дисків, причому індикатор підключений до одного з дискових електродів, а загальний провід підключений до двох електродів першої та другої систем, виконаних у вигляді півкілець.
Текст

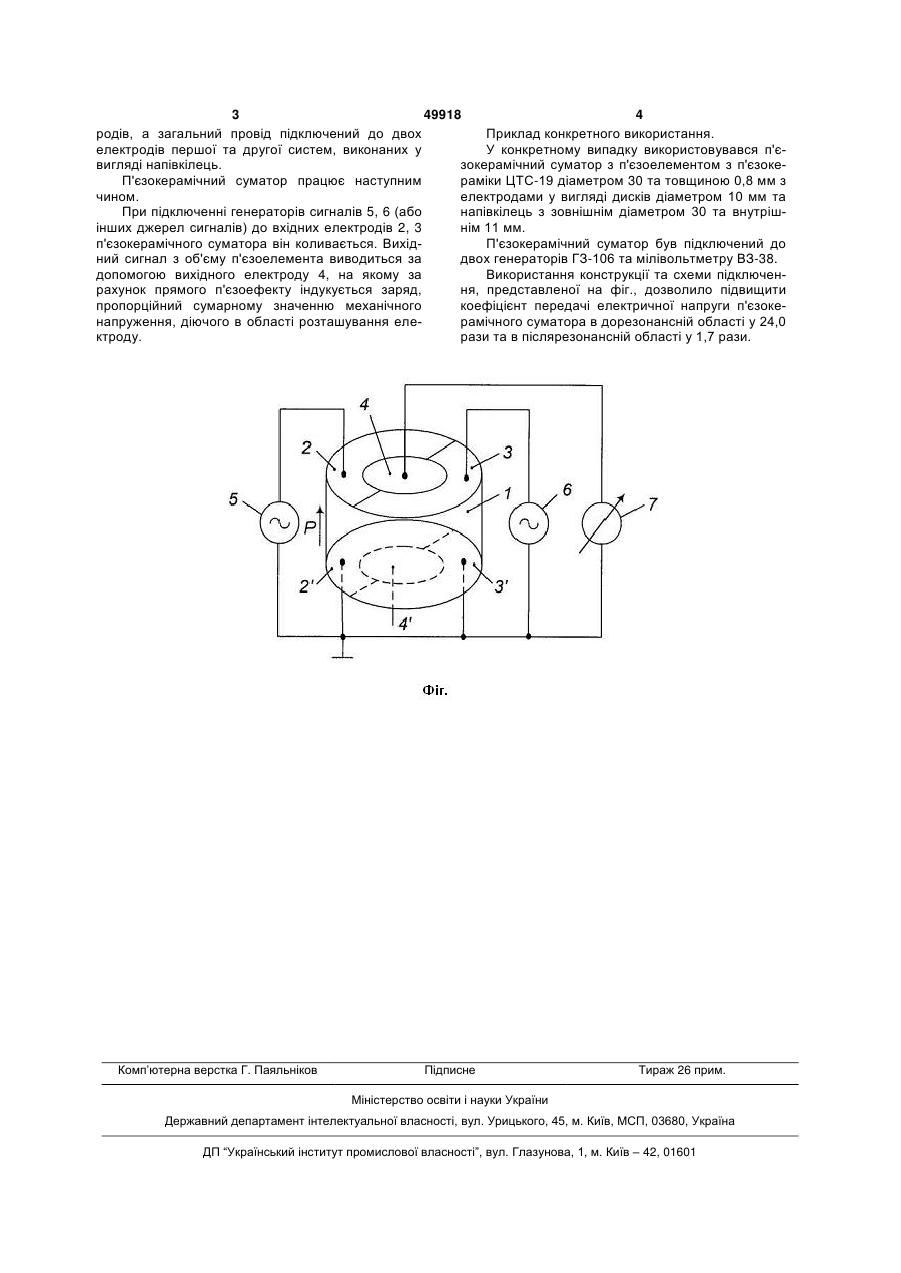

П'єзокерамічний суматор, який містить дисковий п'єзоелемент з трьома системами електродів, до однієї з яких підключено перший генератор, до другої - другий генератор, до третьої - індикатор, який відрізняється тим, що перша та друга системи електродів виконані у вигляді півкілець, а третя - у вигляді дисків, причому індикатор підключений до одного з дискових електродів, а загальний провід підключений до двох електродів першої та другої систем, виконаних у вигляді півкілець. (19) (21) u201000617 (22) 22.01.2010 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ, КУНИЦЬКА ЛАРИСА ГЕОРГІЇВНА, СОТУЛА ЖАННА ВАСИЛІВНА, ФІЛІМОНОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 49918 4 родів, а загальний провід підключений до двох Приклад конкретного використання. електродів першої та другої систем, виконаних у У конкретному випадку використовувався п'євигляді напівкілець. зокерамічний суматор з п'єзоелементом з п'єзокеП'єзокерамічний суматор працює наступним раміки ЦТС-19 діаметром 30 та товщиною 0,8 мм з чином. електродами у вигляді дисків діаметром 10 мм та При підключенні генераторів сигналів 5, 6 (або напівкілець з зовнішнім діаметром 30 та внутрішінших джерел сигналів) до вхідних електродів 2, 3 нім 11 мм. п'єзокерамічного суматора він коливається. ВихідП'єзокерамічний суматор був підключений до ний сигнал з об'єму п'єзоелемента виводиться за двох генераторів ГЗ-106 та мілівольтметру ВЗ-38. допомогою вихідного електроду 4, на якому за Використання конструкції та схеми підключенрахунок прямого п'єзоефекту індукується заряд, ня, представленої на фіг., дозволило підвищити пропорційний сумарному значенню механічного коефіцієнт передачі електричної напруги п'єзокенапруження, діючого в області розташування елерамічного суматора в дорезонансній області у 24,0 ктроду. рази та в післярезонансній області у 1,7 рази. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric ceramic adder unit
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna, Filimonov Serhii Oleksandrovych
Назва патенту російськоюПьезокерамический сумматор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна, Филимонов Сергей Александрович
МПК / Мітки
МПК: G06C 15/00, G06F 7/00
Мітки: п'єзокерамічний, суматор
