П’єзокерамічний суматор
Номер патенту: 49917
Опубліковано: 11.05.2010
Автори: Сотула Жанна Василівна, Філімонов Сергій Олександрович, Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Куницька Лариса Георгіївна
Формула / Реферат
П'єзокерамічний суматор, який містить дисковий п'єзоелемент з п'ятьма системами електродів, до однієї з яких підключено перший генератор, до другої - другий генератор, до третьої - індикатор, який відрізняється тим, що суматор виконано у вигляді біморфного п'єзоелемента, який складається з п'єзоелемента та металевої пластини, причому перша, друга, третя та четверта системи електродів виконані у вигляді четвертої частини кільця, а п'ята - у вигляді дисків, до того ж індикатор підключений до одного з електродів у вигляді четвертої частини кільця, а загальний провід схеми підключений до одного з електродів у вигляді диска.
Текст

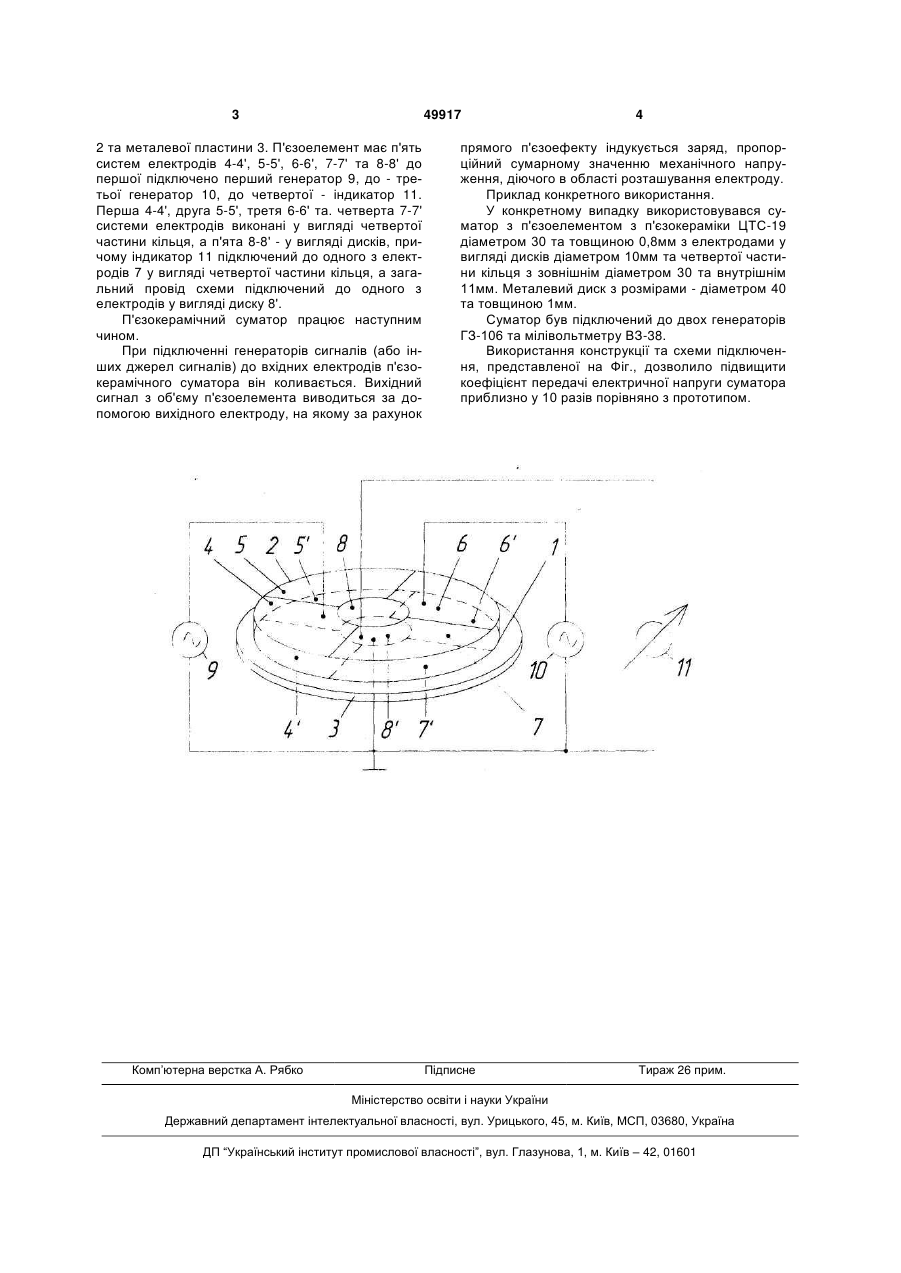

П'єзокерамічний суматор, який містить дисковий п'єзоелемент з п'ятьма системами електродів, до однієї з яких підключено перший генератор, до 3 49917 2 та металевої пластини 3. П'єзоелемент має п'ять систем електродів 4-4', 5-5', 6-6', 7-7' та 8-8' до першої підключено перший генератор 9, до - третьої генератор 10, до четвертої - індикатор 11. Перша 4-4', друга 5-5', третя 6-6' та. четверта 7-7' системи електродів виконані у вигляді четвертої частини кільця, а п'ята 8-8' - у вигляді дисків, причому індикатор 11 підключений до одного з електродів 7 у вигляді четвертої частини кільця, а загальний провід схеми підключений до одного з електродів у вигляді диску 8'. П'єзокерамічний суматор працює наступним чином. При підключенні генераторів сигналів (або інших джерел сигналів) до вхідних електродів п'єзокерамічного суматора він коливається. Вихідний сигнал з об'єму п'єзоелемента виводиться за допомогою вихідного електроду, на якому за рахунок Комп’ютерна верстка А. Рябко 4 прямого п'єзоефекту індукується заряд, пропорційний сумарному значенню механічного напруження, діючого в області розташування електроду. Приклад конкретного використання. У конкретному випадку використовувався суматор з п'єзоелементом з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм з електродами у вигляді дисків діаметром 10мм та четвертої частини кільця з зовнішнім діаметром 30 та внутрішнім 11мм. Металевий диск з розмірами - діаметром 40 та товщиною 1мм. Суматор був підключений до двох генераторів ГЗ-106 та мілівольтметру ВЗ-38. Використання конструкції та схеми підключення, представленої на Фіг., дозволило підвищити коефіцієнт передачі електричної напруги суматора приблизно у 10 разів порівняно з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric ceramic adder
Автори англійськоюSharapov Valerii Mykhailovych, Filimonov Serhii Oleksandrovych, Bazilo Kostiantyn Viktorovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезокерамический сумматор
Автори російськоюШарапов Валерий Михайлович, Филимонов Сергей Александрович, Базило Константин Викторович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна
МПК / Мітки
МПК: G06F 7/00, G06C 15/00
Мітки: п'єзокерамічний, суматор
