Біморфний п’єзоелектричний акселерометр
Номер патенту: 49921
Опубліковано: 11.05.2010
Автори: Шарапов Валерій Михайлович, Туз Вячеслав Валерійович, Базіло Костянтин Вікторович, Сотула Жанна Василівна, Куницька Лариса Георгіївна, Плосконос Микола Юрійович
Формула / Реферат
П'єзоелектричний акселерометр, який містить біморфний елемент, який складається з металічної пластини та п'єзоелемента у вигляді диска з електродами, причому електроди на поверхнях п'єзоелемента поділено на дві частини, та інерційної маси, який відрізняється тим, що в акселерометр введено резистор, електроди з верхньої частини п'єзоелемента з'єднані резистором, один з електродів нижньої частини п'єзоелемента підключено до загального проводу схеми, а до металічної пластини прикріплена інерційна маса.
Текст

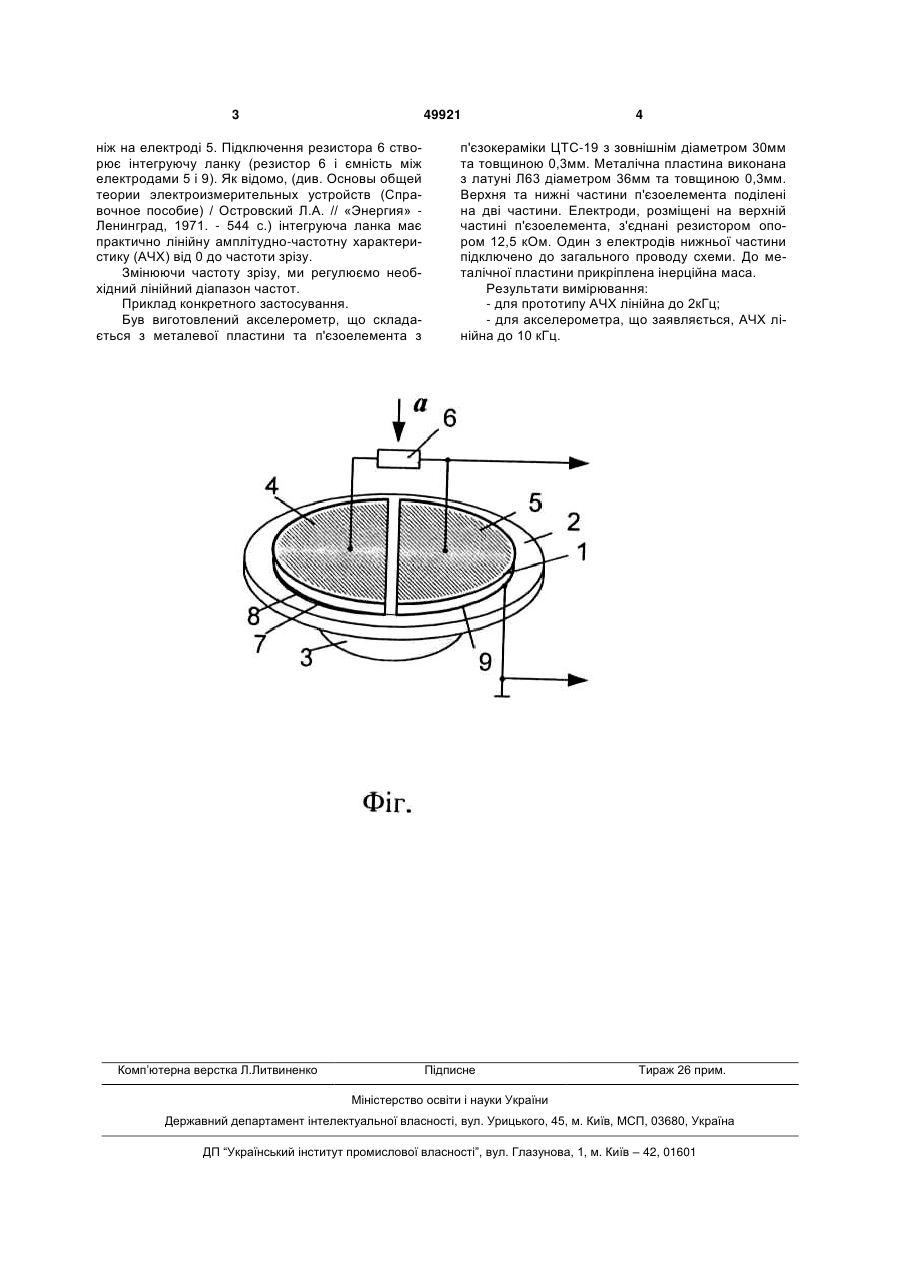

П'єзоелектричний акселерометр, який містить біморфний елемент, який складається з металічної пластини та п'єзоелемента у вигляді диска з електродами, причому електроди на поверхнях п'єзоелемента поділено на дві частини, та інерційної маси, який відрізняється тим, що в акселерометр введено резистор, електроди з верхньої частини п'єзоелемента з'єднані резистором, один з електродів нижньої частини п'єзоелемента підключено до загального проводу схеми, а до металічної пластини прикріплена інерційна маса. (19) (21) u201000627 (22) 22.01.2010 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, ПЛОСКОНОС МИКОЛА ЮРІЙОВИЧ, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ, КУНИЦЬКА ЛАРИСА ГЕОРГІЇВНА, СОТУЛА ЖАННА ВАСИЛІВНА, ТУЗ В'ЯЧЕСЛАВ ВАЛЕРІЙОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 49921 ніж на електроді 5. Підключення резистора 6 створює інтегруючу ланку (резистор 6 і ємність між електродами 5 і 9). Як відомо, (див. Основы общей теории электроизмерительных устройств (Справочное пособие) / Островский Л.А. // «Энергия» Ленинград, 1971. - 544 с.) інтегруюча ланка має практично лінійну амплітудно-частотну характеристику (АЧХ) від 0 до частоти зрізу. Змінюючи частоту зрізу, ми регулюємо необхідний лінійний діапазон частот. Приклад конкретного застосування. Був виготовлений акселерометр, що складається з металевої пластини та п'єзоелемента з Комп’ютерна верстка Л.Литвиненко 4 п'єзокераміки ЦТС-19 з зовнішнім діаметром 30мм та товщиною 0,3мм. Металічна пластина виконана з латуні Л63 діаметром 36мм та товщиною 0,3мм. Верхня та нижні частини п'єзоелемента поділені на дві частини. Електроди, розміщені на верхній частині п'єзоелемента, з'єднані резистором опором 12,5 кОм. Один з електродів нижньої частини підключено до загального проводу схеми. До металічної пластини прикріплена інерційна маса. Результати вимірювання: - для прототипу АЧХ лінійна до 2кГц; - для акселерометра, що заявляється, АЧХ лінійна до 10 кГц. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBimorph piezoelectric accelerometer
Автори англійськоюSharapov Valerii Mykhailovych, Ploskonos Mykola Yuriiovych, Bazilo Kostiantyn Viktorovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna, Tuz Viacheslav Valeriiovych
Назва патенту російськоюБиморфный пьезоэлектрический акселерометр
Автори російськоюШарапов Валерий Михайлович, Плосконос Николай Юрьевич, Базило Константин Викторович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна, Туз Вячеслав Валериевич
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: акселерометр, біморфний, п'єзоелектричний
