П’єзокерамічний суматор
Номер патенту: 49922
Опубліковано: 11.05.2010
Автори: Базіло Костянтин Вікторович, Сотула Жанна Василівна, Філімонов Сергій Олександрович, Куницька Лариса Георгіївна, Шарапов Валерій Михайлович
Формула / Реферат
П'єзокерамічний суматор, який містить дисковий п'єзоелемент з трьома системами електродів, до однієї з яких підключено перший генератор, до другої - другий генератор, до третьої - індикатор, який відрізняється тим, що суматор виконано у вигляді біморфного п'єзоелемента, який складається з п'єзоелемента та металевої пластини, причому перша та друга системи електродів виконані у вигляді півкілець, а третя - у вигляді дисків, до того ж індикатор підключений до одного з електродів у вигляді півкільця, а загальний провід схеми підключений до другого електрода у вигляді півкільця та другого електрода у вигляді диска.
Текст

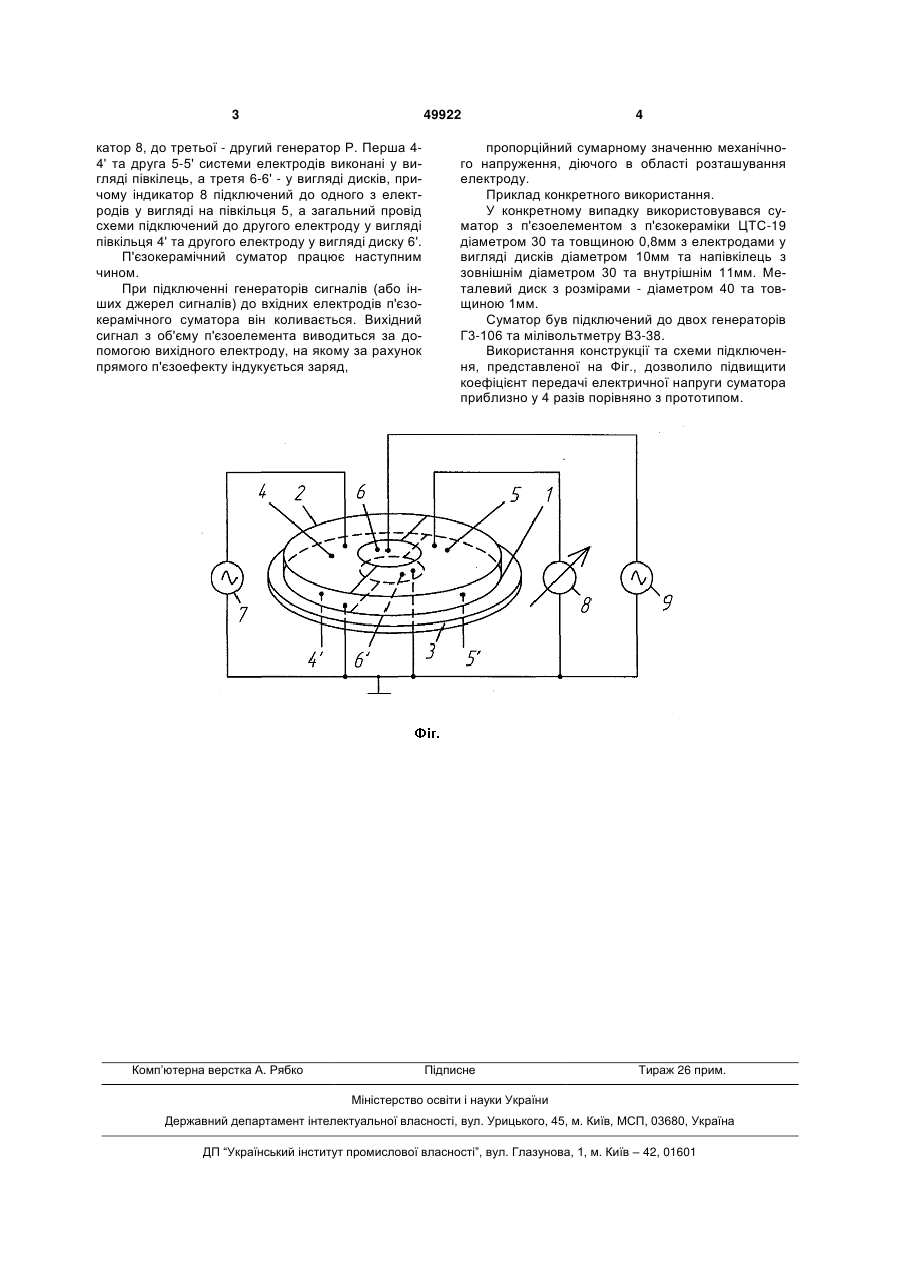

П'єзокерамічний суматор, який містить дисковий п'єзоелемент з трьома системами електродів, 3 49922 катор 8, до третьої - другий генератор Р. Перша 44' та друга 5-5' системи електродів виконані у вигляді півкілець, а третя 6-6' - у вигляді дисків, причому індикатор 8 підключений до одного з електродів у вигляді на півкільця 5, а загальний провід схеми підключений до другого електроду у вигляді півкільця 4' та другого електроду у вигляді диску 6'. П'єзокерамічний суматор працює наступним чином. При підключенні генераторів сигналів (або інших джерел сигналів) до вхідних електродів п'єзокерамічного суматора він коливається. Вихідний сигнал з об'єму п'єзоелемента виводиться за допомогою вихідного електроду, на якому за рахунок прямого п'єзоефекту індукується заряд, Комп’ютерна верстка А. Рябко 4 пропорційний сумарному значенню механічного напруження, діючого в області розташування електроду. Приклад конкретного використання. У конкретному випадку використовувався суматор з п'єзоелементом з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм з електродами у вигляді дисків діаметром 10мм та напівкілець з зовнішнім діаметром 30 та внутрішнім 11мм. Металевий диск з розмірами - діаметром 40 та товщиною 1мм. Суматор був підключений до двох генераторів Г3-106 та мілівольтметру В3-38. Використання конструкції та схеми підключення, представленої на Фіг., дозволило підвищити коефіцієнт передачі електричної напруги суматора приблизно у 4 разів порівняно з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric ceramic adder unit
Автори англійськоюSharapov Valerii Mykhailovych, Filimonov Serhii Oleksandrovych, Bazilo Kostiantyn Viktorovych, Kunytska Larysa Heorhiivna, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезокерамический сумматор
Автори російськоюШарапов Валерий Михайлович, Филимонов Сергей Александрович, Базило Константин Викторович, Куницкая Лариса Георгиевна, Сотула Жанна Васильевна
МПК / Мітки
МПК: G06F 7/00, G06C 15/00
Мітки: п'єзокерамічний, суматор
