Муфта

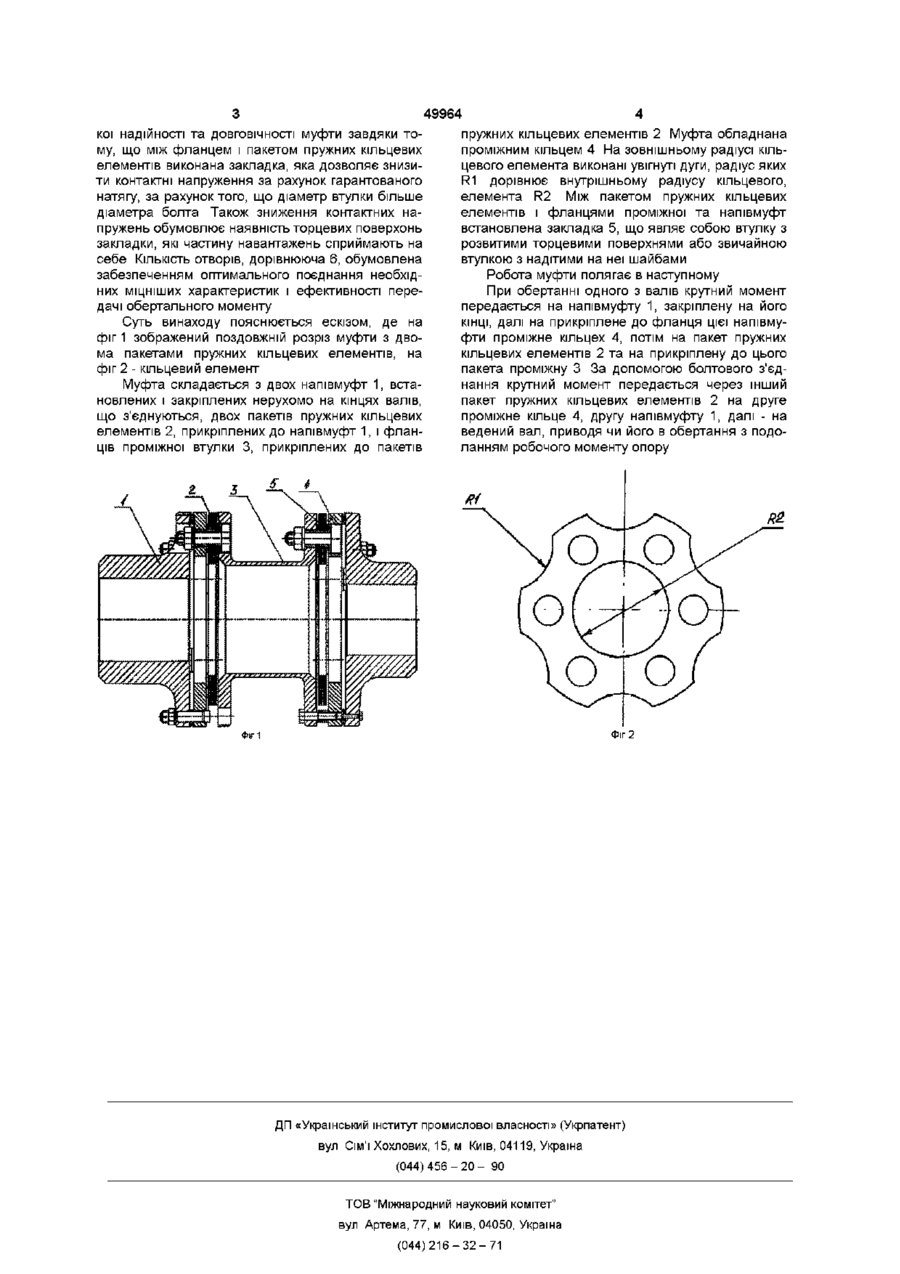

1 Муфта , що містить дві півмуфти, два пакети пружних кільцевих елементів, прикріплених до півмуфт, елементи кріплення і проміжну втулку , прикріплену до пакетів пружних кільцевих елементів, яка відрізняється тим, що на зовнішних радіусах кільцевих елементів виконані увігнуті дуги, радіус яких дорівнює внутрішнім радіусам кільцевих елементів 2 Муфта за п 1, яка відрізняється тим, що між фланцями півмуфти та проміжної втулки і пакетом пружних кільцевих елементів встановлена закладка 3 Муфта за п 1, яка відрізняється тим, що закладка виконана у вигляді втулки з розвинутою торцевою поверхнею 4 Муфта за п 1, яка відрізняється тим, що закладка виконана у вигляді втулки з встановленими на неї шайбами 5 Муфта за п 1, яка відрізняється тим, що КІЛЬ КІСТЬ отворів для елементів кріплення в пакеті пружних кільцевих елементів обрано дорівнюючою 6 о Винахід належить до галузі машинобудування, а саме до сполучних муфт обертових валів, і може бути використаний для з'єднання валів двигунів і робочих машин Відома муфта (ГОСТ 26 455-85 Справочник по муфтам Под ред В С Полякова Л , Машиностроение, 1979, с 33), прийнята за прототип і яка містить дві напівмуфти, проставку і два пакети сталевих дисків, кожний з яких закріплений болтами і гайками через випуклі шайби на проміжній втулці і на одній з напівмуфт, причому елементи кріплення кожного пакета дисків з проміжною втулкою та до однієї з напівмуфт чергуються на діаметрі їхнього розташування Недоліком прототипу є неможливість переходу на смуговий елемент без зміни характеристик муфти, а також високі контактні напруження у фланці, що призводить до зносу муфти В основу винаходу поставлена задача створення муфти, що дозволяє здійснювати перехід на смуговий елемент сполучної муфти без зміни її характеристик, а також підвищення надійності та ДОВГОВІЧНОСТІ сполучної муфти за рахунок зміни конструкції кільцевого пружного елемента муфти і застосування закладки на стику фланця і пакета пружних кільцевих елементів Поставлена задача вирішується тим, що муфта, яка містить дві напівмуфти, два пакети пружних кільцевих елементів, прикріплені до напівмуфт і фланців, елементи кріплення, і проставку, прикріплену до пакетів пружних кільцевих елементів, ВІДПОВІДНО до винаходу на зовнішньому радіусі кільцевого елемента виконані увігнуті дуги, радіус яких дорівнює внутрішньому радіусу кільцевого елемента При цьому між фланцями напівмуфти та проставки і пакетом пружних кільцевих елементів встановлена закладка Закладка виконана у вигляді втулки з розвинутою торцевою поверхнею або у вигляді втулки з надітими на неї шайбами КІЛЬКІСТЬ отворів для елементів кріплення в пакеті дисків обрано дорівнюючою 6 Зазначена сукупність ознак відрізняє муфту, що заявляється, від прототипу, показує суттєві ВІДМІННОСТІ від відомих технічних вирішень і забезпечує можливість переходу на смуговий елемент без зміни характеристик муфти завдяки симетрії, що виникає внаслідок рівності радіусів дуг і внутрішнього радіуса муфти, а також досягнення висо (О 49964 кої надійності та ДОВГОВІЧНОСТІ муфти завдяки тому, що між фланцем і пакетом пружних кільцевих елементів виконана закладка, яка дозволяє знизити контактні напруження за рахунок гарантованого натягу, за рахунок того, що діаметр втулки більше діаметра болта Також зниження контактних напружень обумовлює наявність торцевих поверхонь закладки, які частину навантажень сприймають на себе КІЛЬКІСТЬ отворів, дорівнююча 6, обумовлена забезпеченням оптимального поєднання необхідних МІЦНІШИХ характеристик і ефективності передачі обертального моменту Суть винаходу пояснюється ескізом, де на фіг 1 зображений поздовжній розріз муфти з двома пакетами пружних кільцевих елементів, на фіг 2 - кільцевий елемент Муфта складається з двох напівмуфт 1, встановлених і закріплених нерухомо на кінцях валів, що з'єднуються, двох пакетів пружних кільцевих елементів 2, прикріплених до напівмуфт 1, і фланців проміжної втулки 3, прикріплених до пакетів пружних кільцевих елементів 2 Муфта обладнана проміжним кільцем 4 На зовнішньому радіусі кільцевого елемента виконані увігнуті дуги, радіус яких R1 дорівнює внутрішньому радіусу кільцевого, елемента R2 Між пакетом пружних кільцевих елементів і фланцями проміжної та напівмуфт встановлена закладка 5, що являє собою втулку з розвитими торцевими поверхнями або звичайною втулкою з надітими на неї шайбами Робота муфти полягає в наступному При обертанні одного з валів крутний момент передається на напівмуфту 1, закріплену на його КІНЦІ, далі на прикріплене до фланця цієї напівмуфти проміжне кільцех 4, потім на пакет пружних кільцевих елементів 2 та на прикріплену до цього пакета проміжну 3 За допомогою болтового з'єднання крутний момент передається через інший пакет пружних кільцевих елементів 2 на друге проміжне кільце 4, другу напівмуфту 1, далі - на ведений вал, приводя чи його в обертання з подоланням робочого моменту опору Фіг 2 Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
