Робочий орган культиватора

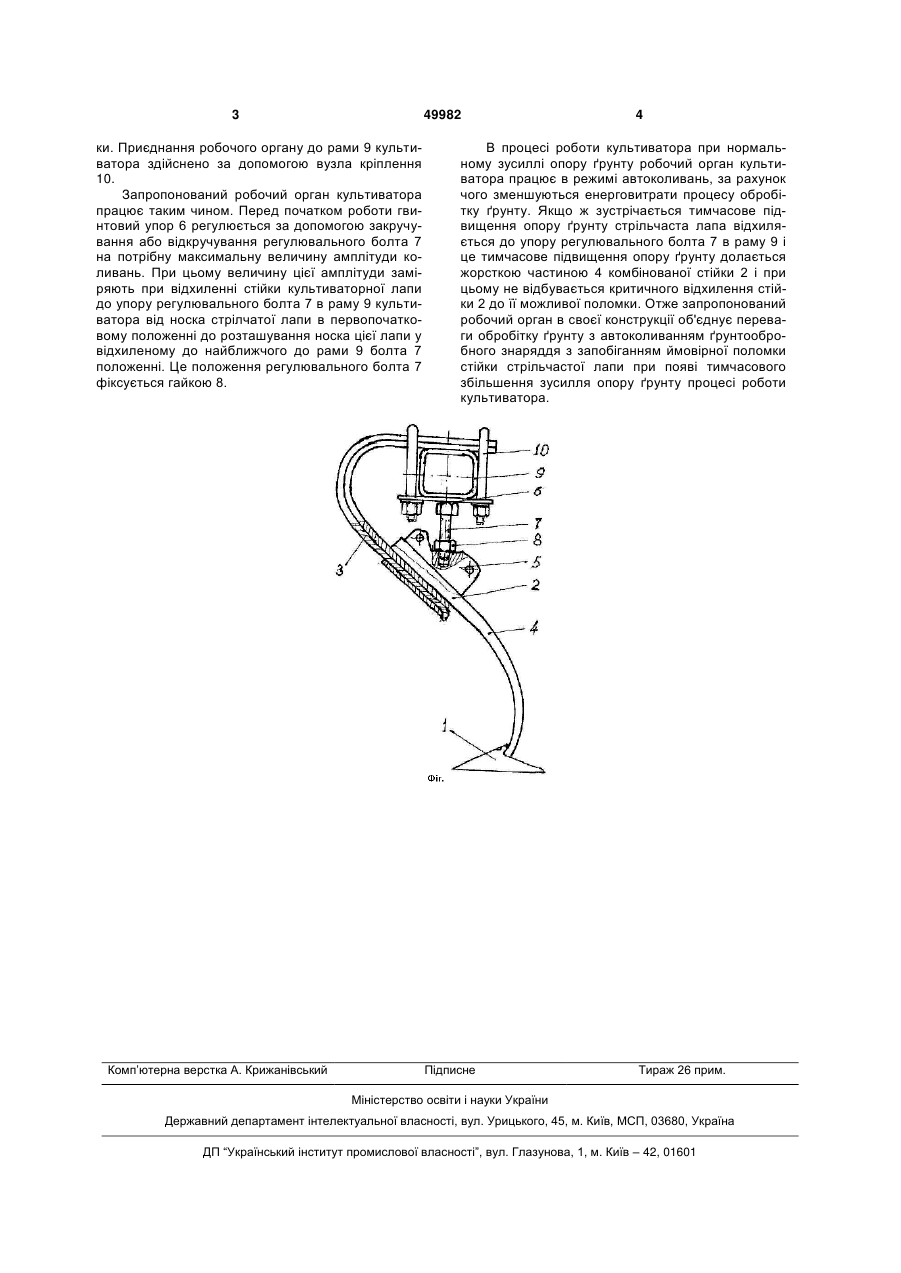

Робочий орган культиватора, що містить стрілчасту лапу, гнучку стійку з вузлом кріплення її до рами культиватора, який відрізняється тим, що стійка виконана комбінованою і включає пружинну та жорстку частини, які між собою з'єднані за допомогою з'єднувального пристрою, на якому виконаний регулювальний упор у вигляді болта, який встановлений з можливістю періодичного контактування з рамою культиватора та який має фіксувальний пристрій у вигляді контргайки. (19) (21) u200909504 (22) 16.09.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ПАПЧЕНКО ОЛЕКСАНДР ВІТАЛІЙОВИЧ, ЛЕВЧУК МИКОЛА СИДОРОВИЧ, СИДОРЧУК ОЛЕКСАНДР ВАСИЛЬОВИЧ, ПОЛЬОВИЙ БОГДАН ПАВЛОВИЧ, ВІРЧЕНКО АНАТОЛІЙ МИКОЛАЙОВИЧ, ГЕТМАНЕНКО ТЕТЯНА ПЕТРІВНА, РОМАНЕНКО МИХАЙЛО ПИЛИПОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬ 3 49982 ки. Приєднання робочого органу до рами 9 культиватора здійснено за допомогою вузла кріплення 10. Запропонований робочий орган культиватора працює таким чином. Перед початком роботи гвинтовий упор 6 регулюється за допомогою закручування або відкручування регулювального болта 7 на потрібну максимальну величину амплітуди коливань. При цьому величину цієї амплітуди заміряють при відхиленні стійки культиваторної лапи до упору регулювального болта 7 в раму 9 культиватора від носка стрілчатої лапи в первопочатковому положенні до розташування носка цієї лапи у відхиленому до найближчого до рами 9 болта 7 положенні. Це положення регулювального болта 7 фіксується гайкою 8. Комп’ютерна верстка А. Крижанівський 4 В процесі роботи культиватора при нормальному зусиллі опору ґрунту робочий орган культиватора працює в режимі автоколивань, за рахунок чого зменшуються енерговитрати процесу обробітку ґрунту. Якщо ж зустрічається тимчасове підвищення опору ґрунту стрільчаста лапа відхиляється до упору регулювального болта 7 в раму 9 і це тимчасове підвищення опору ґрунту долається жорсткою частиною 4 комбінованої стійки 2 і при цьому не відбувається критичного відхилення стійки 2 до її можливої поломки. Отже запропонований робочий орган в своєї конструкції об'єднує переваги обробітку ґрунту з автоколиванням ґрунтообробного знаряддя з запобіганням ймовірної поломки стійки стрільчастої лапи при появі тимчасового збільшення зусилля опору ґрунту процесі роботи культиватора. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
