Відцентровий змішувач сипких компонентів
Формула / Реферат
Відцентровий змішувач сипких компонентів, що містить корпус, подавальні патрубки, вертикальний вал з робочим органом у вигляді ротора та вивантажувальний пристрій, який відрізняється тим, що нижня частина корпуса виконана у вигляді послідовного ряду зрізаних конусів, приєднаних більшою основою до меншої.
Текст

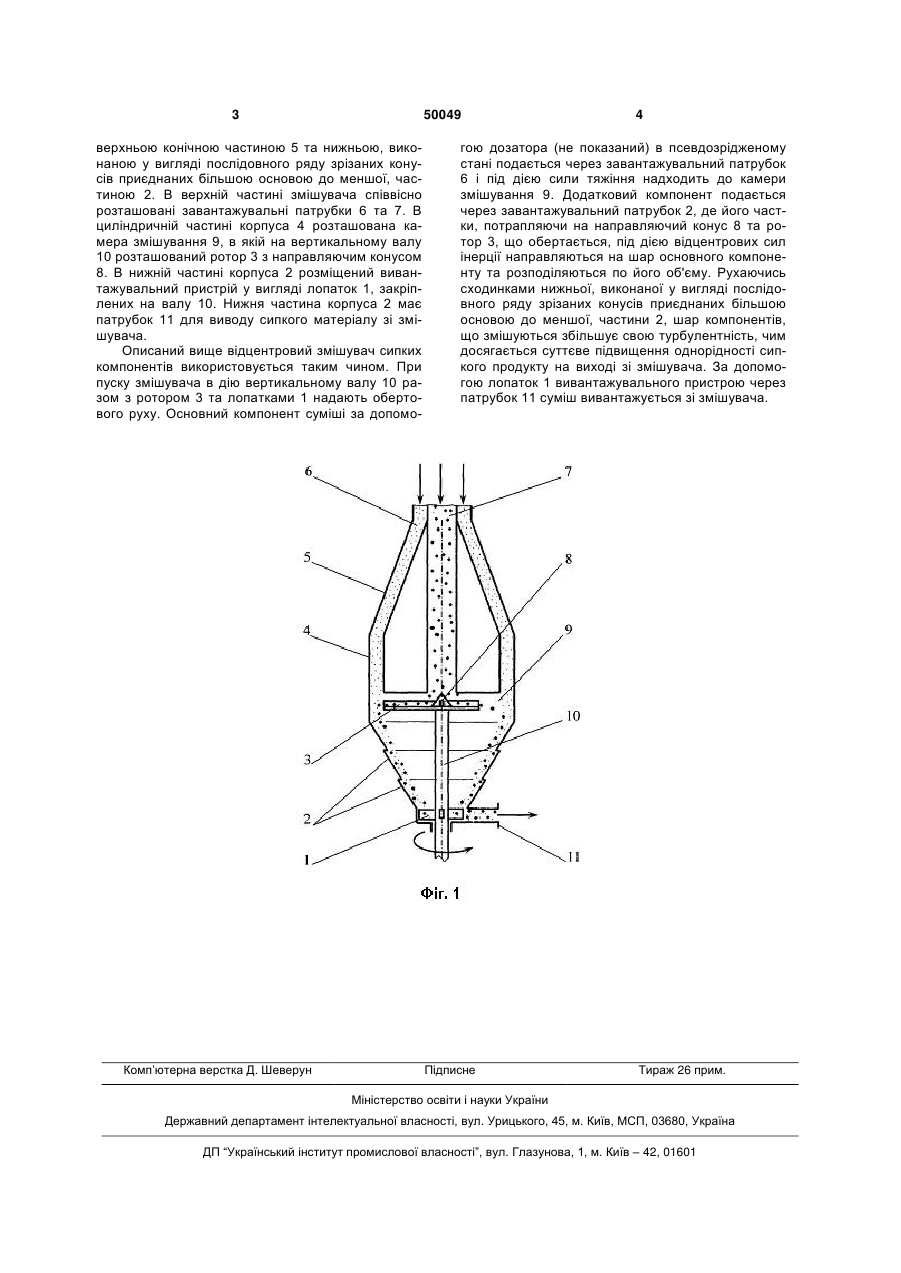

Відцентровий змішувач сипких компонентів, що містить корпус, подавальні патрубки, вертикальний вал з робочим органом у вигляді ротора та вивантажувальний пристрій, який відрізняється тим, що нижня частина корпуса виконана у вигляді послідовного ряду зрізаних конусів, приєднаних більшою основою до меншої. (19) (21) u200911604 (22) 13.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50049 верхньою конічною частиною 5 та нижньою, виконаною у вигляді послідовного ряду зрізаних конусів приєднаних більшою основою до меншої, частиною 2. В верхній частині змішувача співвісно розташовані завантажувальні патрубки 6 та 7. В циліндричній частині корпуса 4 розташована камера змішування 9, в якій на вертикальному валу 10 розташований ротор 3 з направляючим конусом 8. В нижній частині корпуса 2 розміщений вивантажувальний пристрій у вигляді лопаток 1, закріплених на валу 10. Нижня частина корпуса 2 має патрубок 11 для виводу сипкого матеріалу зі змішувача. Описаний вище відцентровий змішувач сипких компонентів використовується таким чином. При пуску змішувача в дію вертикальному валу 10 разом з ротором 3 та лопатками 1 надають обертового руху. Основний компонент суміші за допомо Комп’ютерна верстка Д. Шеверун 4 гою дозатора (не показаний) в псевдозрідженому стані подається через завантажувальний патрубок 6 і під дією сили тяжіння надходить до камери змішування 9. Додатковий компонент подається через завантажувальний патрубок 2, де його частки, потрапляючи на направляючий конус 8 та ротор 3, що обертається, під дією відцентрових сил інерції направляються на шар основного компоненту та розподіляються по його об'єму. Рухаючись сходинками нижньої, виконаної у вигляді послідовного ряду зрізаних конусів приєднаних більшою основою до меншої, частини 2, шар компонентів, що змішуються збільшує свою турбулентність, чим досягається суттєве підвищення однорідності сипкого продукту на виході зі змішувача. За допомогою лопаток 1 вивантажувального пристрою через патрубок 11 суміш вивантажується зі змішувача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal mixer of loose components
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюЦентробежный смеситель сыпучих компонентов
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: B01F 7/26
Мітки: відцентровий, компонентів, сипких, змішувач
Код посилання
<a href="https://ua.patents.su/2-50049-vidcentrovijj-zmishuvach-sipkikh-komponentiv.html" target="_blank" rel="follow" title="База патентів України">Відцентровий змішувач сипких компонентів</a>
Відцентровий змішувач сипких компонентів
Номер патенту: 29869
Опубліковано: 25.01.2008
Автори: Ревенко Юлій Іванович, Ревенко Іван Іванович, Ачкевич Оксана Миколаївна
МПК: A23N 17/00, B01F 7/24
Мітки: змішувач, компонентів, сипких, відцентровий
Формула / Реферат:
Відцентровий змішувач сипких компонентів, що містить корпус із кришкою, в якому на вертикальному валу розміщені ротор, у вигляді встановлених один в одному зворотних конусів, та розвантажувальна лопать, завантажувальний і розвантажувальний патрубки, який відрізняється тим, що завантажувальний патрубок (частково) своїм нижнім отвором заходить у внутрішній конус ротора нижче його верхнього зрізу, кут
Відцентровий змішувач сипких компонентів
Номер патенту: 29837
Опубліковано: 25.01.2008
Автори: Ревенко Іван Іванович, Ревенко Юлій Іванович, Ачкевич Оксана Миколаївна
Мітки: компонентів, сипких, відцентровий, змішувач
Формула / Реферат:
Відцентровий змішувач сипких компонентів, що містить корпус, подавальні канали, які заходять у змішувальну камеру, де розташований робочий орган у вигляді лопатевого ротора, а також вивантажувальний пристрій, який відрізняється тим, що подавальні канали розміщені концентрично над лопатевим ротором, бункери подавальних каналів встановлені каскадом по висоті і зміщені відносно вертикальної осі в різні боки.
Відцентровий змішувач сипучих компонентів
Номер патенту: 64665
Опубліковано: 15.02.2007
Автори: Семенцов Володимир Ілліч, Бойко Іван Григорович
МПК: B01F 7/26, A23N 17/00
Мітки: відцентровий, сипучих, змішувач, компонентів
Формула / Реферат:
1. Відцентровий змішувач сипучих компонентів, який містить корпус, подавальні патрубки, які входять у змішувальну камеру, де розташовані обертовий вал, робочий орган у вигляді ротора і вивантажувальний пристрій, а також вивантажувальний патрубок, який відрізняється тим, що ротор виконаний у вигляді диска, що обмежений по периметру кривою у формі Архімедової спіралі.2. Відцентровий змішувач по п. 1, який відрізняється тим, що диск...
Відцентровий змішувач безперервної дії
Номер патенту: 64581
Опубліковано: 16.02.2004
Автори: Ковальов Андрій Павлович, Біла Тетяна Яківна
МПК: B01F 7/26
Мітки: змішувач, дії, безперервної, відцентровий
Формула / Реферат:
Відцентровий змішувач безперервної дії, який містить корпус із кришкою, два вертикальних привідних вали, один з яких розташовано усередині кришки, а другий - в нижній частині корпусу, встановлені з можливістю обертання в протилежних напрямках, зворотний конічний ротор, який має отвори у вигляді рівнобедрених трикутників, спрямованих вершинами до вершини конуса, та розвантажувальну лопатку, розташовані на другому привідному валу, який...
Відцентровий змішувач безперервної дії
Номер патенту: 82419
Опубліковано: 10.04.2008
Автори: Ковальов Андрій Павлович, Біла Тетяна Яківна, Стаценко Володимир Володимирович
МПК: B01F 7/26
Мітки: дії, змішувач, безперервної, відцентровий
Формула / Реферат:
Відцентровий змішувач безперервної дії, який містить корпус з вихідним патрубком, розташований в корпусі ротор, виконаний у вигляді зрізаного конуса, який відрізняється тим, що оснащений додатковим зовнішнім конічним ротором, встановленим під вказаним ротором з можливістю обертання, одним або кількома ємнісними датчиками, встановленими на вихідному патрубку, змішувач також оснащений підключеним до ємнісних датчиків пристроєм керування з...
