Дисковий магнітний сепаратор

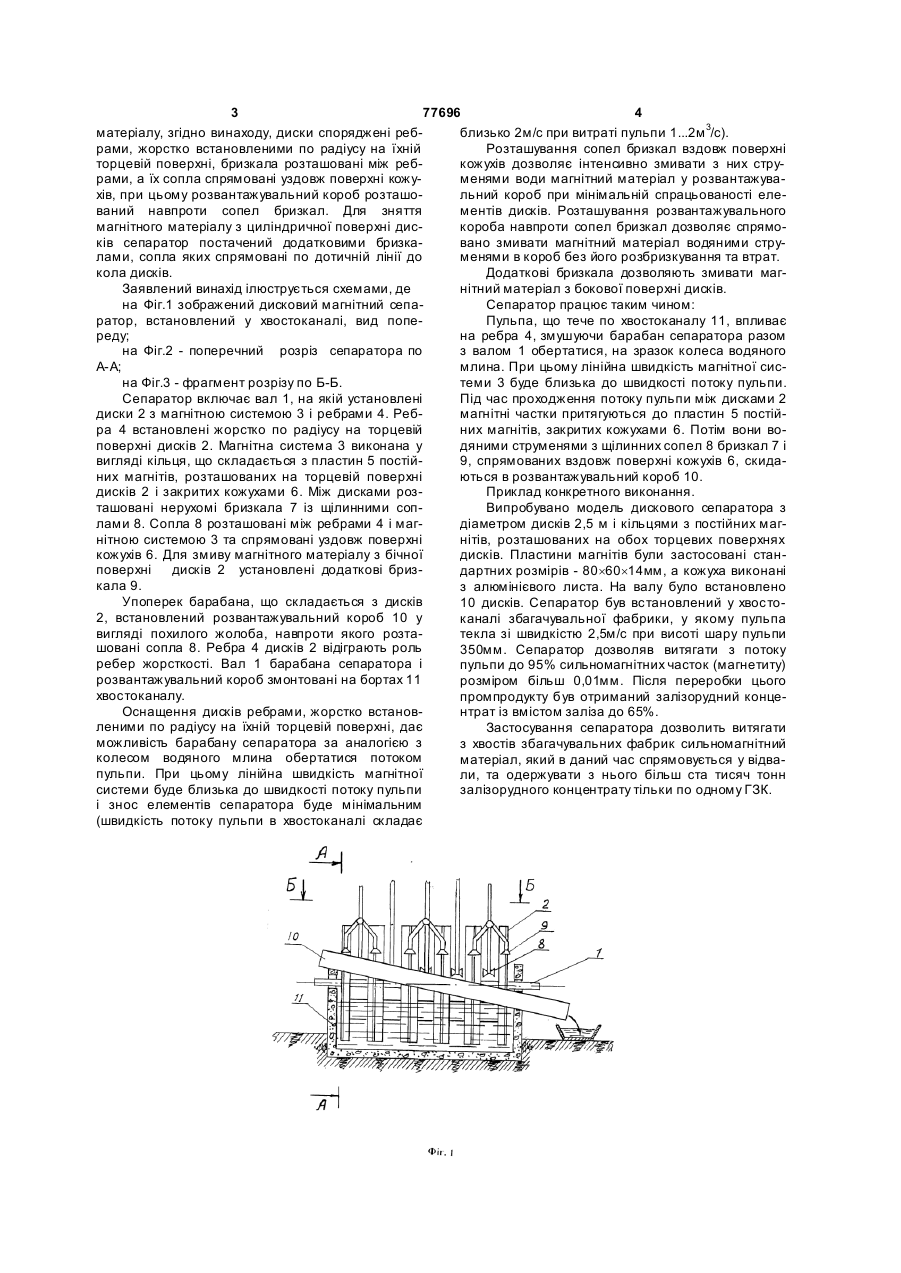

1. Дисковий магнітний сепаратор, що включає вал з поперечними дисками на його поверхні, маг 3 77696 4 матеріалу, згідно винаходу, диски споряджені ребблизько 2м/с при витраті пульпи 1...2м 3/с). рами, жорстко встановленими по радіусу на їхній Розташування сопел бризкал вздовж поверхні торцевій поверхні, бризкала розташовані між ребкожухів дозволяє інтенсивно змивати з них струрами, а їх сопла спрямовані уздовж поверхні кожуменями води магнітний матеріал у розвантажувахів, при цьому розвантажувальний короб розташольний короб при мінімальній спрацьованості елеваний навпроти сопел бризкал. Для зняття ментів дисків. Розташування розвантажувального магнітного матеріалу з циліндричної поверхні дискороба навпроти сопел бризкал дозволяє спрямоків сепаратор постачений додатковими бризкавано змивати магнітний матеріал водяними струлами, сопла яких спрямовані по дотичній лінії до менями в короб без його розбризкування та втрат. кола дисків. Додаткові бризкала дозволяють змивати магЗаявлений винахід ілюструється схемами, де нітний матеріал з бокової поверхні дисків. на Фіг.1 зображений дисковий магнітний сепаСепаратор працює таким чином: ратор, встановлений у хвостоканалі, вид попеПульпа, що тече по хвостоканалу 11, впливає реду; на ребра 4, змушуючи барабан сепаратора разом на Фіг.2 - поперечний розріз сепаратора по з валом 1 обертатися, на зразок колеса водяного А-А; млина. При цьому лінійна швидкість магнітної сисна Фіг.3 - фрагмент розрізу по Б-Б. теми 3 буде близька до швидкості потоку пульпи. Сепаратор включає вал 1, на якій установлені Під час проходження потоку пульпи між дисками 2 диски 2 з магнітною системою 3 і ребрами 4. Ребмагнітні частки притягуються до пластин 5 постійра 4 встановлені жорстко по радіусу на торцевій них магнітів, закритих кожухами 6. Потім вони воповерхні дисків 2. Магнітна система 3 виконана у дяними струменями з щілинних сопел 8 бризкал 7 і вигляді кільця, що складається з пластин 5 постій9, спрямованих вздовж поверхні кожухів 6, скиданих магнітів, розташованих на торцевій поверхні ються в розвантажувальний короб 10. дисків 2 і закритих кожухами 6. Між дисками розПриклад конкретного виконання. ташовані нерухомі бризкала 7 із щілинними сопВипробувано модель дискового сепаратора з лами 8. Сопла 8 розташовані між ребрами 4 і магдіаметром дисків 2,5 м і кільцями з постійних магнітною системою 3 та спрямовані уздовж поверхні нітів, розташованих на обох торцевих поверхнях кожухів 6. Для змиву магнітного матеріалу з бічної дисків. Пластини магнітів були застосовані станповерхні дисків 2 установлені додаткові бриздартних розмірів - 80´60´14мм, а кожуха виконані кала 9. з алюмінієвого листа. На валу було встановлено Упоперек барабана, що складається з дисків 10 дисків. Сепаратор був встановлений у хвосто2, встановлений розвантажувальний короб 10 у каналі збагачувальної фабрики, у якому пульпа вигляді похилого жолоба, навпроти якого розтатекла зі швидкістю 2,5м/с при висоті шару пульпи шовані сопла 8. Ребра 4 дисків 2 відіграють роль 350мм. Сепаратор дозволяв витягати з потоку ребер жорсткості. Вал 1 барабана сепаратора і пульпи до 95% сильномагнітних часток (магнетиту) розвантажувальний короб змонтовані на бортах 11 розміром більш 0,01мм. Після переробки цього хвостоканалу. промпродукту був отриманий залізорудний концеОснащення дисків ребрами, жорстко встановнтрат із вмістом заліза до 65%. леними по радіусу на їхній торцевій поверхні, дає Застосування сепаратора дозволить витягати можливість барабану сепаратора за аналогією з з хвостів збагачувальних фабрик сильномагнітний колесом водяного млина обертатися потоком матеріал, який в даний час спрямовується у відвапульпи. При цьому лінійна швидкість магнітної ли, та одержувати з нього більш ста тисяч тонн системи буде близька до швидкості потоку пульпи залізорудного концентрату тільки по одному ГЗК. і знос елементів сепаратора буде мінімальним (швидкість потоку пульпи в хвостоканалі складає 5 Комп’ютерна в ерстка Т. Чепелев а 77696 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
