Герметичний кумулятивний заряд для перфорації обсадних колон нафтових і газових свердловин

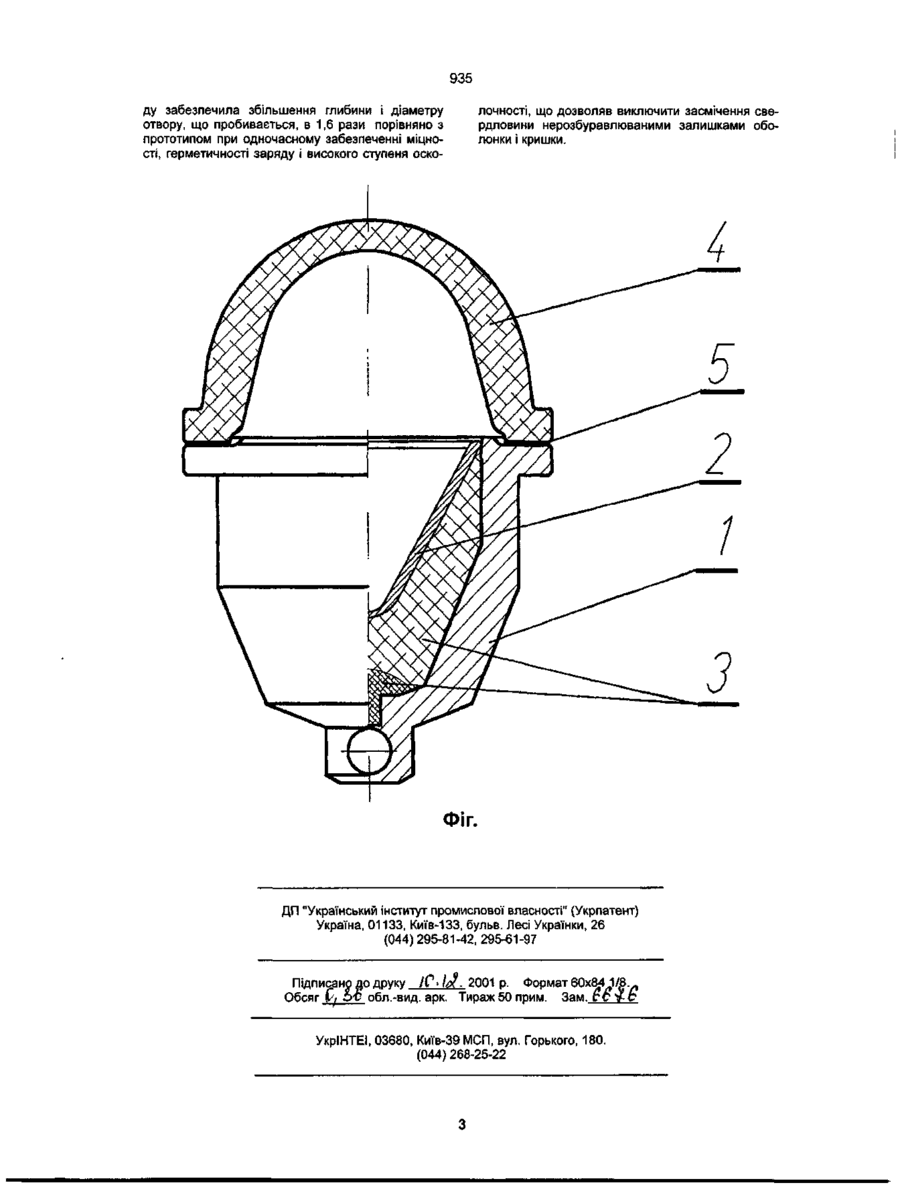

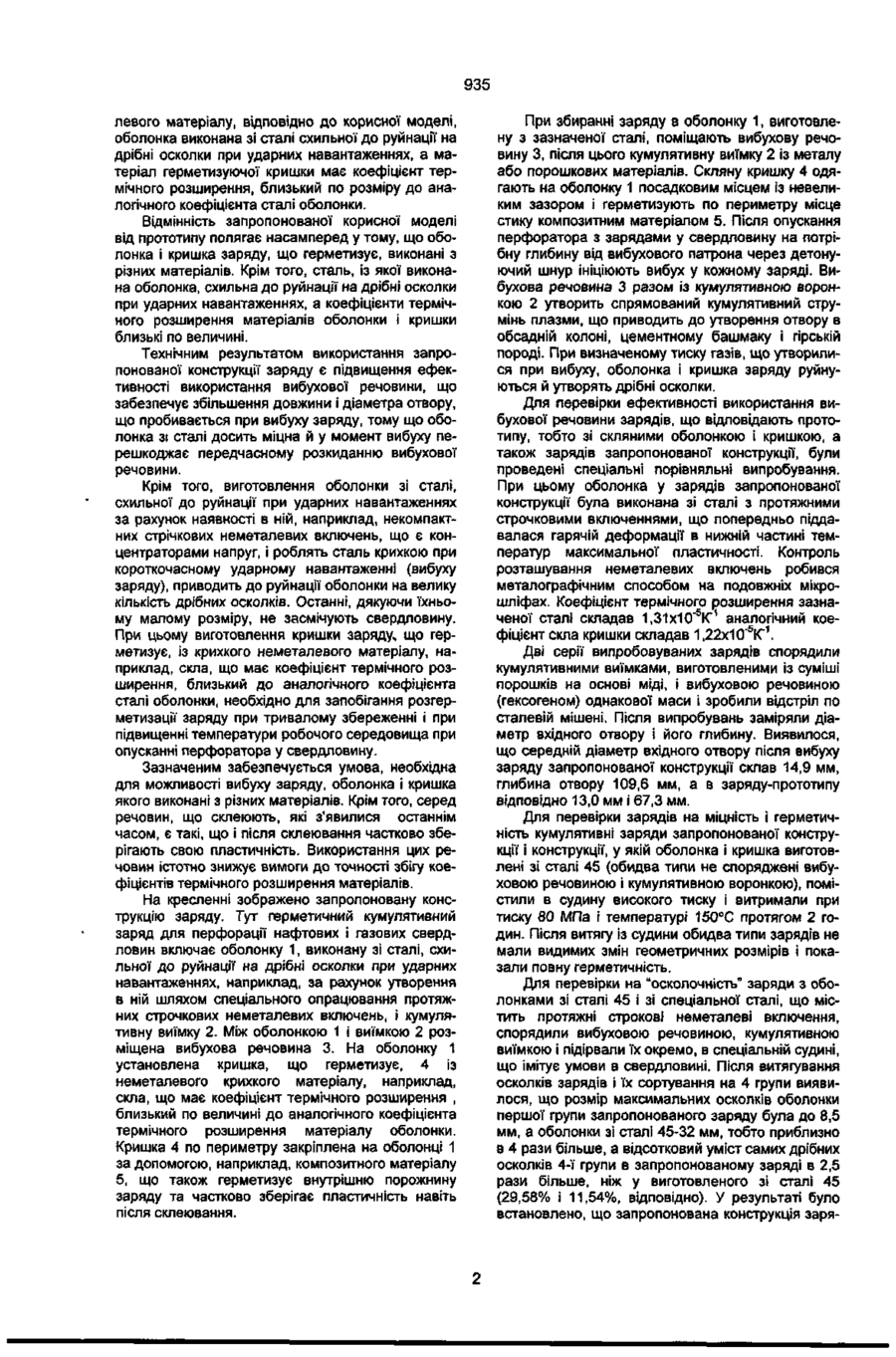

1. Герметичний кумулятивний заряд для перфорації обсадних колон нафтових і газових свердловин, що включає оболонку, усередині якої роз міщені кумулятивна виїмка і вибухова речовина, а також кришку, що герметизує, із крихкого неметалевого матеріалу, який відрізняється тим, що оболонка виконана зі сталі, схильної до руйнації на дрібні осколки при ударних навантаженнях, а матеріал кришки, що герметизує, має коефіцієнт термічного розширення, близький по розміру до аналогічного коефіцієнта сталі оболонки. 2. Пристрій за п. 1, який відрізняється тим, що для склеювання кришки і оболонки застосовується речовина, що клеїть, частково зберігаючи свою пластичність після склеювання. Корисна модель відноситься до галузі буріння, зокрема, до конструкцій перфораторів і вибухових зарядів до них для перфорації нафтових і газових свердловин. Для перфорації обсадної колони, цементного башмака і гірської породи у свердловину опускають спеціальний пристрій-перфоратор, основними елементами якого є вибухові заряди. Пробиті з їхньою допомогою отвори забезпечують гідродинамічний зв'язок продуктивного шару і свердловини. Відповідно від геологічних умов застосовують перфоратори різних конструкцій, що тягне за собою використання зарядів також різних конструкцій, зокрема, герметичних. Відома розробка конструкції герметичного заряду для перфорації, що включає оболонку (корпус), у середині якої розміщені кумулятивна виїмка і вибухова речовина, а також кришку, що герметизує. При цьому і оболонка і кришка виготовлені зі сталі, зокрема, сталь 45. (Л.Я. Фридляндер, Прострілочно-вибухова апаратура і її застосування у свердловинах,- М.: Надра, 1985,-С 17-34). Міцність сталевої оболонки забезпечує відносно повне використання вибухової речовини кумулятивного заряду. Однак, при використанні даної конструкції, після вибуху сталеві деталі заряду розпадаються на досить великі міцні шматки, що засмічують свердловину. При визначених кількостях зарядів, що одночасно підриваються, ці шматки закупорюють свердловину пробкою, яка не піддається розбурюванню буровим інструментом, що, в остаточному підсумку, може привести до виводу її з експлуатації. Відома також конструкція герметичного кумулятивного заряду, що включає оболонку, у середині якого розміщені кумулятивна виїмка та вибухова речовина, а також кришку, що герметизує. При цьому оболонка як і кришка, що герметизує, виконана з тендітного неметалевого матеріалу, наприклад, скла або ситалла. Прострілочновибухова апаратура. Довідник. За редакцією Л.Я. Фридляндера, -М.:Надра, 1990,- С 75). Ці заряди і сьогодні випускаються в Росії і широко використовуються українськими нафтовиками. У зазначеній конструкції деталі заряду руйнуються при вибуху на дрібні осколки, що практично не засмічують свердловину, а, у разі потреби, піддаються розбурюванню. Однак скло, що добре працює на стиск, є недостатньо міцним при розтягу й у момент вибуху слабко перешкоджає розкиданню вибухової речовини, не забезпечуючи належну ефективність кумулятивного заряду. Задачею дано)' корисної моделі є створення конструкції герметичного кумулятивного заряду для перфорації обсадних колон нафтових і газових свердловин, що забезпечує підвищення ефективності використання вибухової речовини при одночасному виключенні засмічення свердловини великими металевими осколками зарядів. Ця задача вирішена тим, що в герметичному заряді, що включає оболонку, усередині якої розміщені кумулятивна виїмка і вибухова речовина, а також кришку, що герметизує, із крихкого немета со ю со О) Іо(. 2001 р. Формат 60x84 1/S Обсяг Vj оЬ обл.-вид. арк. Тираж50 прим. Зам. г С > с УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
